爱立信CDU-G、CDU-F精解

    CDU是合并与分配单元，是收发信机（TRU）和天线系统之间的接口。CDU可以让多个TRU共享天线。不同的配置可以使用不同类型的CDU，依赖于当前和未来的容量需求，使用哪种CDU要综合考虑：初始成本，容量需求（当前和未来），天线数量，跳频容量。

CDU-G：处理1或2个dTRU。连接1个dTRU时，提供低容量、高输出功率。连接2个dTRU时，提供高容量、低输出功率的配置。CDU-G支持综合和基带跳频。

CDU-F：处理1到6个dTRU。CDU-F是高容量、中等输出功率的配置，仅支持基带跳频。

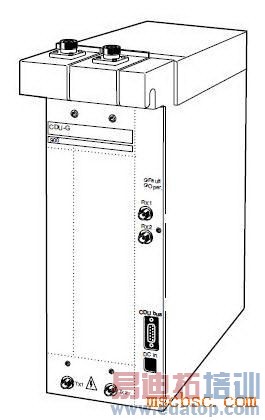

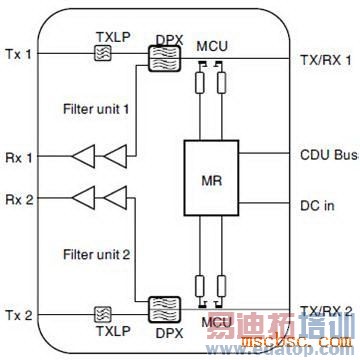

CDU-G（下图1、2）

发射（TX）部分：CDU-G包含两个相同的发射路径。TX部分包括一个低通滤波器和双工滤波器。低通滤波器保证所需的隔离度，降低发射机发出的高于发射频段的干扰功率。双工滤波器（duplex filter，DPX）使发射和接收使用同一根天线。有一个测量耦合单元（MCU，Measurement Coupler Unit）在DPX和天线连接头之间，对前向和反射信号进行抽样，并送到测量接收器（measurement receiver，MR），用于监测天线返回损耗（antenna return loss）。

接收（RX）部分：CDU-G包含两个相同的接收路径。接收部分包含一个滤波器和一个低噪放大器（LNA），接收滤波器包含在双工滤波器中。LNA是一个两阶段低噪放大器，大约放大26dB。接收信号的分配由配置交换单元CXU完成。

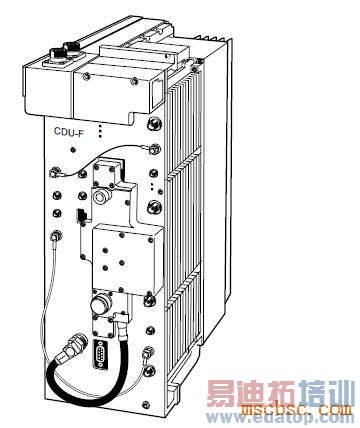

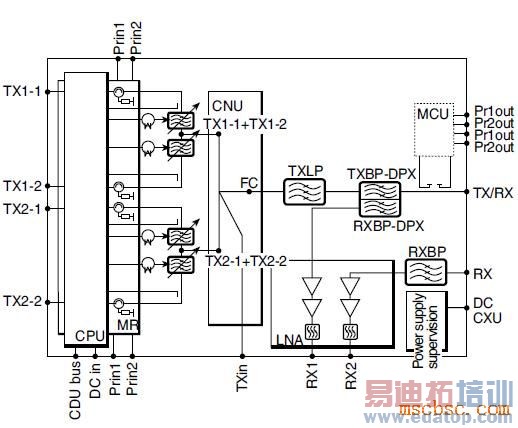

CDU-F（下图3、4）

CDU-F有4个滤波器谐振腔，两两分组。2个滤波器组成一个合成器，用于两路TX信号，与一个CNU结合后，还可以用于4路信号，或连接到另一个CDU，组成合成网络，用于6路信号。

   合成的信号馈入一个低通TX滤波器，然后一个双工滤波器。双工滤波器使发送和接收可以用一根天线。双工滤波器直接连到CDU顶部的天线连接头。双工滤波器也对接收信号进行滤波，滤波后的RX信号在一个两阶段低噪放大器中放大，然后到一个低通滤波器中滤波。

CDU-F同时有一个额外的RX路径用于分集。额外的RX路径与双工的RX路径相似。

   所有TX合成网络所需的连接，都在具有CNU的CDU前面完成。

   滤波器谐振腔的调整受一个测量接收器MR和一个CPU单元控制。

   一小部分输出和反射的功率被测量耦合单元（Measurement Coupler Unit，MCU）分配到4个输出。这些信号要连到MR。用于测量的MR可以在同一个CDU-F，或是另一个CDU-F的MR，依赖于实际的配置。

MR测量馈入合成器的信号，以及天线的输出信号。这两部分信号由CPU来控制步进马达，每个滤波器谐振腔有一个。通过调整滤波器谐振腔，可以将合成器调适到正确的频率。
