最核心4大NFC技术规范详解

　　二、NFC数据交换格式技术规范（NDEF ）

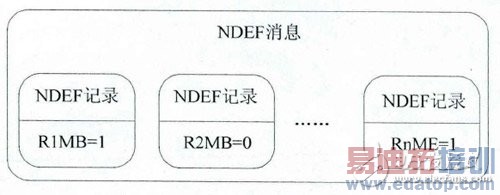

　　NDEF，定义了NFC设备之间以及设备与标签之间传输数据的一种消息封装格式。该协议认为设备之间传输的信息可以封装成一个NDEF消息，而一个消息可以山多个NDEF记录构成，如图所示。

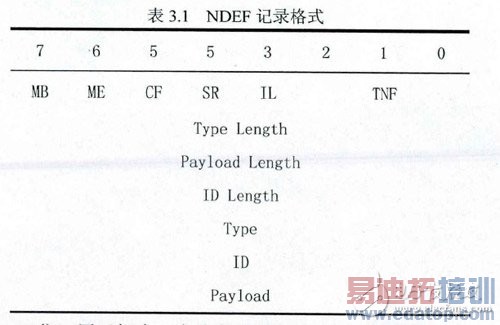

　　单个NDEF记录包含了多部头域和有效载荷域。首部包含了五个标志位（MB，ME，CF，SR，IL）、标签类型分类TNF、长度可变区域的长度信息、类型识别位、一个可选的记录标识符（ID）。如表所示。上图中R1至Rn表示有n个记录，其中R1的MB位值为1是表示一个消息开始，Rn记录的ME位为1表示消息结束，中间的记录这两位值为0。

　　MB和ME位：用于标志一个消息相对应的开始和结束的记录。

　　CF值为1时，说明存在下一个记录。

　　SR定义了负载域（Payload）的长度。0值表示Payload Length域的大小是一个4字节的无符号整数。1值表示一个字节的无符号整数。该标志位用于减少短记录的内存浪费。

　　IL为1 ，则需要给出可选ID域以及它的相关长度域的值。

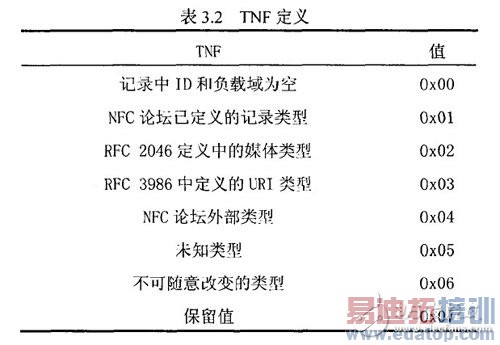

　　TNF（Type Name Format）的定义如下表所示。
