显著提升Wi-Fi传输效果的技术:波束赋形

录入:edatop.com     点击:

  当无线信号向信号接收终端传输时,人们常常想为什么不能直接集中信号对准目标进行发送,而是向着广阔的空间发射信号呢?其实这就涉及到了波束赋形(beamforming)的概念,这个似乎非常简单,就像所有人都知道它却没有人想到它一样。

  波束赋形技术是如何工作的

  可是实际上,有时最简单的概念执行起来却是最困难的,尤其是想在那些低价位的无线产品中实现的话,就更有难度了。但所幸目前来说,波束赋形技术已经在高端的802.11n和802.11ac无线路由器中部署应用,并开始逐步普及开来。下面来看看它是如何工作的。

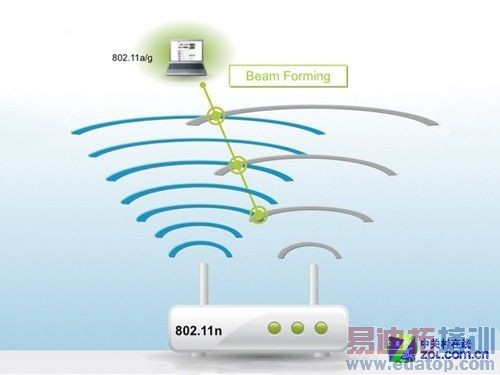

波束赋形技术

波束赋形技术示意图

  那些不支持波束赋形的无线路由器(或无线接入点)和无线适配器在进行数据广播时,几乎是向所有方向上平均传递信号的。而为了使更多的数据到达目标设备,而不是辐射到大气中,那些支持波束赋形的无线设备则将信号传递集中在面向每个客户端上,进行集中地数据传输。

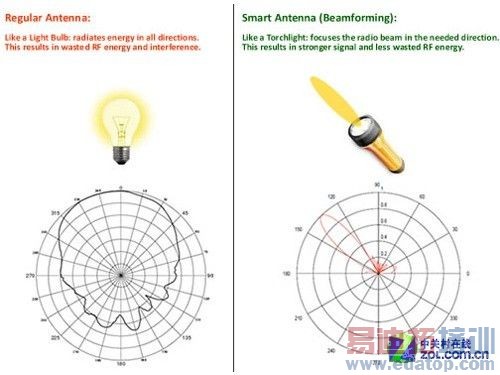

  我们可以通过一个形象的图片(如下图)来了解,不支持波束赋形的无线设备就像一个没有遮挡的灯泡(信号发射器),是向所有方向辐射光(数据)的。而支持波束赋形的无线设备则像是有遮挡的灯泡,只向着无遮挡处发光一样,支持波束赋形的无线路由器只集中向接入的无线客户端发射信号。

波束赋形技术

  采用波束赋形技术后的信号示意图(右)

  如果Wi-Fi客户端也支持波束赋形技术的话,无线路由器和客户端可以交换各自的位置有关的信息,以确定最佳的信号传递路线。任何发射波束赋形信号的设备被称为波束赋形发射器,接收波束赋形信号的设备则被称为波束赋形接收器。
