详解IEEE 802.11ad超高速无线局域网技术(二)

　　4、IEEE 802.11ad的组网

　　１）PBSS（个人基本服务集）的组成

　　IEEE 802.11ad标准草案中规定的无线网络以PBSS的形式运行。PBSS是一种允许网络节点（在标准草案中也称之为STA）之间相互通信的无线局域自组织网络。PBSS的组成如图1所示。

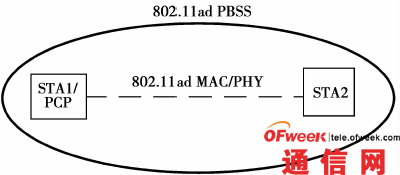

　　图1  IEEE 802.11ad PBSS的组成

　　1个PBSS由一些相互之间可以进行通信的节点组成，其中１个节点做为该PBSS的PCP（PBSS中心节点），PCP通过广播信标帧为该PBSS提供基本的定时机制和信道接入控制信息。PBSS网络中任意２个节点之间可以进行双向数据传输。

　　2）PBSS的组网过程

　　当一个担任PCP角色的STA开始广播毫米波信标帧时，即认为一个PBSS已经开始形成了。

　　首先，担任PCP角色的STA应扫描所有的信道以检测信道信息且选择一个合适开始PBSS的信道。当收到来自SME（站点管理实体）的MLME START. Request primitive时，PCP应监听信道至少aMinchannelScan长的时间以评估该信道是否适合开始一个PBSS。若该信道适合，则PCP应每隔一个信标间隔（BI）就广播一个毫米波信标帧以开始一个PBSS。否则，PCP应给SME回复一个MLME START. confirm；且MLME START. confirm的ResuleCode字段应设置为INVALID_PARAMETERS以示开始PBSS失败。

　　此外，当PCP收到来自SME的MLME STOP. Request时，即表示该PCP应停止PBSS的运行。同时，PCP应停止广播毫米波信标帧且使用解认证过程给PBSS中已关联的STAs广播解认证帧。STAs收到解认证帧后，即会知道该PBSS将停止运行；它们之间将不再进行通信。另外，一个PBSS的PCP突然离开且无其他的STAs可承担该PBSS的PCP，同样会导致PBSS的运行停止。

　　5、IEEE 802.11ad的无线接入机制

　　１）IEEE 802.11ad的信标间隔

　　在IEEE 802.11ad PBSS中，其信道时间划分为一系列的信标间隔。BI又分为信标帧时期（BT）、关联波束赋形定位时期、数据传输时期。IEEE 802.11ad PBSS BI的结构如图2所示。

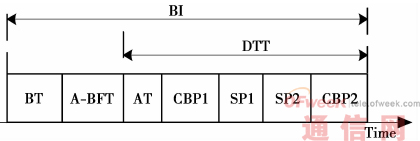

　图2  1个IEEE 802.11ad PBSS的BI
