详解IEEE 802.11ad(60 GHz Wi-Fi)技术(一)

　　5、IEEE 802.11ad（60 GHz Wi-Fi）的协议适配层（PAL）

　　如图4所示，IEEE 802.11ad规范的协议适配层（PAL）允许以无线方式实施在MAC层和PHY层上直接运行的一些标准接口：

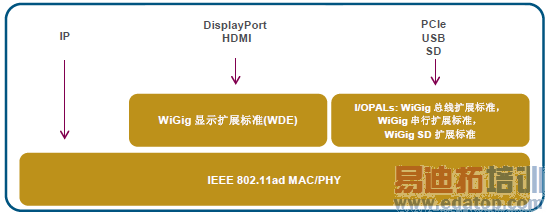

　　图4  IEEE 802.11ad规范的协议适配层

　　1）音频/视频：WiGig显示扩展（WDE）

　　WDE支持无线传输视听数据（如从计算机或数码相机向电视机或投影仪传输电影）。这种PAL支持HDMI和DisplayPort接口以及用于保护通过这些接口传输的数字内容的高带宽数字内容保护（HDCP）方案的无线实施。它的扩展性允许它既可以传输压缩视频，也可以传输非压缩视频。

　　2）输入/输出PAL：WiGig总线扩展，WiGig SD扩展，和WiGig串行扩展

　　输入/输出PAL定义了在60 GHz频段上广泛使用的计算机接口的高性能无线实施。目前定义的I/O协议PAL)共有三种：WiGig总线扩展（PCIe）、WiGig SD扩展（安全数字I/O）、以及WiGig串行扩展（USB）。

　　（1）WiGig 总线扩展

　　在计算机内部，PCIe通常用于将CPU和内存连接到可支持存储、网络卡和其他接口的I/O控制器。此外，它也可以用来连接到媒体和视觉处理器，以提高图像质量或对CPU进行卸载处理。PAL的实施可支持设备之间的多吉比特无线同步，以及与存储和其他高速外围设备的连接。

　　（2）WiGig SD 扩展

　　SD存储卡被广泛用于移动设备，以进行各种文件的存储，如文档，图片，以及音视频内容。WiGig SD 扩展被用于从主设备访问安装在远程设备上的SD存储卡，比如从笔记本电脑上访问智能手机上的SD存储卡。WiGig SD 扩展适合资源有限的电池供电的设备，因为其为方便存储访问而优化了实施过程，并且文件传输速度可达数十亿位元，同时可显著节约能耗。

　　（3）WiGig 串行扩展

　　USB通常被用来将外围设备和其他设备连接到主机。这种USB PAL可支持USB设备之间的无线连通，并促进诸如USB扩展之类的产品的开发。WiGig串行扩展已经从Wi-Fi 联盟移交到USB-IF，用作无媒介限制串行总线规范的基础。
