详解IEEE 802.11ad(60 GHz Wi-Fi)技术(一)

录入:edatop.com     点击:

  2、IEEE 802.11ad(60 GHz Wi-Fi)的技术特点

  WiGig技术使用60 GHz频段,与2.4 GHz和5 GHz两种频段相比,60 GHz频段有更多频谱可供使用,从而通过使用低功率调制方案有更宽的信道来支持高达7 Gbps的更快数据传输速率,因此非常适合室内连接,以支持具有苛刻要求的包括视频在内的多媒体应用。

  WiGig/IEEE 802.11ad规范的主要特点包括:最大限度地提高性能;将实施的复杂度与成本降至最小;与现有Wi-Fi技术相协调;提供先进的安全保护。

  这些主要功能包括:

  1)支持高达7 Gbps的数据传输速率;

  2)独特的设计支持诸如手机等低功耗手持设备以及诸如电脑等高性能设备,还采用了先进的电源管理技术;

  3)设备能够透明地切换于在任意频段(包括2.4 GHz、5 GHz和60 GHz)上运行的802.11网络之间;

  4)支持波束赋形,可最大限度地提高信号强度,并可在10米之外的距离实现良好通信;

  5)使用AES加密算法中的Galois/Counter Mode来进行安全保护;

  6)支持HDMI、DisplayPort、USB和PCIe的高性能无线实施。

  3、IEEE 802.11ad(60 GHz Wi-Fi)的物理层

  1)频谱与信道

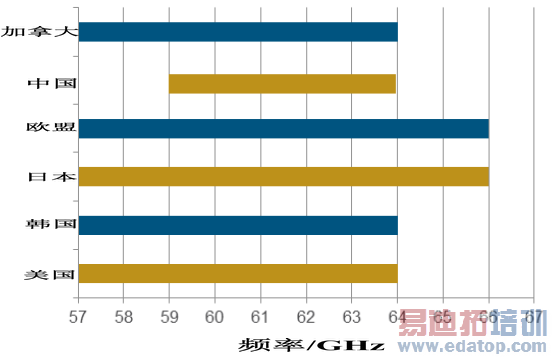

  60 GHz频段无需获得授权,并被广泛使用。如图2所示,在60GHz频段内,不同国家可用的频谱有所差异:

各国在60GHz频段的可用频谱

  图2  各国在60GHz频段的可用频谱

  60 GHz频段的频谱资源比2.4 GHz和5 GHz频段要丰富得多——通常为7 ~8GHz频宽。与,60GHz频段也被划分为多条信道——802.11ad规范定义了四条信道,每条信道宽度为2.16 GHz。

  2)调制与编码

  IEEE 802.11ad规范支持两种类型的调制和编码方案:

  1)OFDM。允许的最大传输速度高达7 Gbps;

  2)单载波。功耗较低,因此更适合于小型低功耗手持设备。单载波方案支持的传输速度最高为4.6 Gbps。

  这两种调制方案具备一些共同的要素(比如前导码和信道编码等),这就降低了实施的复杂度。

  据悉,在将来,所有的WiGig CERTIFIED设备都必须支持单载波调制,某些设备还必须支持OFDM。
