解析万兆铜缆布线系统及跳线

　　10GBase-T因其可以兼容之前的以太网、快速以太网以及千兆以太网，对应连接跳线的另一关键部件RJ45水晶头、其外形尺寸与普通水晶头必须完全兼容。这就要求Cat6A水晶头在设计时需要考虑：在有限空间内实现性能至少提升至在500MHz频率下实现万兆传输，同时解决高频下线对间以及来自外部线缆的串扰。因此水晶头除结构尺寸设计要求更加精确外，对其塑体材料的可塑性、韧性、强度、耐磨性等也提出了更高的要求。内部塑体经过改良后的RJ45水晶头可以在500MHz频率下实现更加安全可靠的万兆传输，如图四。

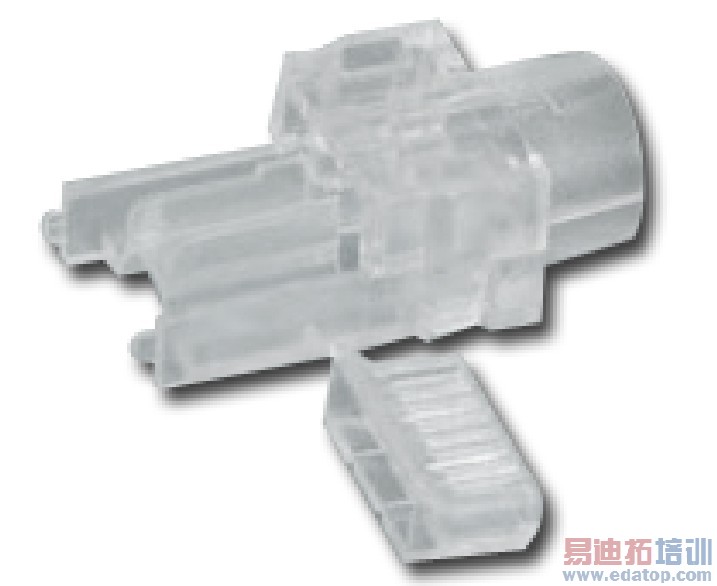

图四 改良后的RJ45水晶头内部塑体

　　在确保用于跳线的线缆和水晶头性能良好的前提下，并不意味着就一定能获得性能良好的Cat6A跳线。跳线制作过程中线对绞距松开的长度、压接工装的稳定性、水晶头金片预埋深度以及金片刺破芯线的均匀性等，不仅对Cat6A跳线的性能具有很大的影响，还会对跳线的接触可靠性产生很大的影响。除此之外，尾套注胶压力、制作人员的技术熟练度也会对跳线的质量产生一定的影响。良好跳线的线对安装以及金片刺破芯线效果，如图五。

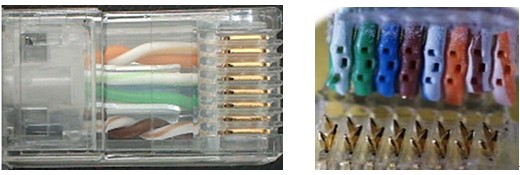

　　图五 线对安装及金片刺破芯线效果图

　　跳线的在线检测也是确保成品质量的重要手段之一，根据统计在工装设备良好的状态下，一个熟练技术人员的一次通过率也仅在85%左右(采用跳线单体Patch Cord测试标准)，换句话说如果不采用Patch Cord在线监测跳线的性能状态，最起码将有15%左右的跳线不良品被使用到综合布线链路中去。

　　结束语

　　在千兆以太网以及之前，几乎每个网络管理人员都拥有现场自制跳线的技能(所有自制跳线几乎都会忽略测试的过程)。在网络接线正确就能正常使用的网络系统中，自制跳线的确为用户节省了一些采购成品跳线的费用，然而却为网络系统安全可靠的运行埋下了隐患：性能较差的自制跳线导致部分具有自适应功能的网络设备在千兆和百兆之间来回切换，机械压接不到位的自制跳线更是令网络出现时断时续的致命故障。根据市场统计，网络系统由于物理链路引起故障中，其中的75%是来自于跳线。

　　作为万兆铜缆布线系统重要组成部分的Cat6A跳线，在万兆以太网的传输过程中起着举足轻重的作用。其不仅要求组成跳线的线缆和水晶头具有更好性能和精度，同时用于加工压接工装、操作人员的技术熟练度、过程监测等等都提出了更高的要求，因此Cat6A跳线应避免采用现场制作，不要因为小小跳线而给昂贵的网络设备造成极大的影响。
