解析万兆铜缆布线系统及跳线

　　除Cat6A铜缆可以支持万兆传输外，Cat6、Cat7等布线系统都可以支持万兆以太网的应用。Cat6布线系统根据目前的测试支持万兆传输的距离仅能达到37米，很难满足传统数据中心EOR网络架构及大多数楼宇水平布线的距离要求，因此不适合用作万兆以太网的物理传输介质；Cat7布线系统目前ISO/IEC标准承认的接口(GG45、Tera)与RJ45不能兼容，在网络升级时无法确保用户的前期投资得到保护，将以ANSI/TIA-568-C.2-1标准号发布、支持40GBase-T传输协议的Cat8布线系统仍然采用RJ45连接器，导致Cat7布线系统处于一个比较尴尬的位置，目前也较少被用作为万兆以太网的传输介质。因此Cat6A布线系统是当前10GBase-T最为理想的传输介质，可充分满足数据中心EOR、TOR等不同网络架构以及传统楼宇水平布线的需求。

　　为解决与ANSI/TIA-568-C.2-1标准定义用于传输40G的RJ45连接器兼容，ISO/IEC JTC1 SC25 WG3于2013年2月底在墨西哥伊斯坦帕召开的第54次会议上，其中ISO/IEC11801-99-1"平衡双绞线支持40G传输规范"技术报告草案定义了两种信道模型来支持40G传输规范，包括IEC60607-3-81定义的、带宽扩展到2GHz的新型RJ45连接器和IEC61076-3-104定义的、带宽扩展到2GHz的Cat7A Tera连接器。

　　Cat6A跳线在万兆铜缆布线系统中的作用

　　作为10GBase-T主要传输介质的万兆铜缆(以下称Cat6A)布线系统，组成整个传输通道的所有组件性能都将对传输质量带来极大的影响，比如：水平线缆、模块、配线架以及跳线等。作为综合布线系统直接连接终端设备与交换机的跳线，对整个万兆传输链路具有极大的影响。与水平线缆需要预先敷设与线槽、管道、桥架等区域不同，跳线一般情况下只在同一机柜内或墙面与桌面之间进行跳接，安装、维护相对要简单的多。因此在千兆及以下以太网的综合布线系统中，跳线常被置于次要的位置。

　　与我们所知道的木桶短板效应类似，综合布线整条物理链路的传输性能也取决于整条链路中的最差组件性能。综合布线项目中铜缆布线系统的验收测试包括两种方法：Perm. Link永久链路测试、Channel 信道测试。由于信道测试的结果中包含2条测试跳线的性能(测试跳线与工作跳线的性能可能会有差异)，而Perm. Link永久链路测试的是水平链路模块至模块之间的性能、测试中未引入任何可能影响链路的测试跳线，其更能真实的反应水平线缆和模块组成的链路性能水平，因此当前项目验收更多选用Perm. Link测试模型。为确保端到端网络设备通讯链路的性能良好(即标准中定义的Channel信道)，除水平链路采用永久链路"Perm. Link"测试模型外，用户跳线应采用跳线单体"Patch cord"模型测试并满足标准的要求。

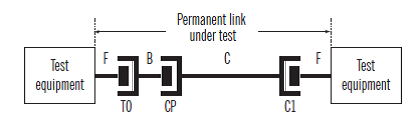

Perm. Link 永久链路测试模型

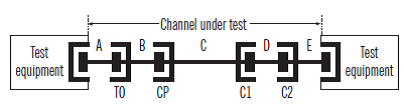

Channel 信道测试模型

　　在实际项目的验收测试中，以选择FLUKE DTX1800测试仪为例，不同测试模型对应FLUKE的测试适配器如表1。

　　表1 FLUKE不同测试模型适配器(Cat6A)

　　跳线性能的好坏除将影响综合布线整条链路的传输性能外，不合格的跳线在使用中还可能对设备端口造成极大的损害。如接口类型为RJ45的以太网NIC(即服务器和PC 机上的以太网适配器)，当用于连接的跳线RJ45水晶头在物理尺寸上存在缺陷时，一方面可能损坏服务器/PC机等设备的NIC网卡，另一方面也会损坏水平链路上的RJ45模块。
