网络需要更冷的核心

　　散热设计的必要元素是什么？

　　针对空气运动进行特殊空间设计的机框高度、槽宽为提供最大气流而优化的进气区域将空气前后左右均匀分布的空气引导装置确保每槽相等的空气流的阻抗板确保安静高效制冷的先进风扇技术提拉空气使气流通过所有底架部件的"抽取"空气流设计从底架的冷却通道侧抽取而获得冷却空气

　　冷/热通道的分离 在NOC中 "冷"和"热"通道的清晰布局提供一个最优散热设计的机会。冷却通道用于在系统的冷却入口提供冷空气，而散热通道允许热排散而不影响周边设备的冷空气道。设计合理的路由设备将保持一个清晰的冷热分离通道分离；只从冷却通道获取空气而从散热通道排出热空气。

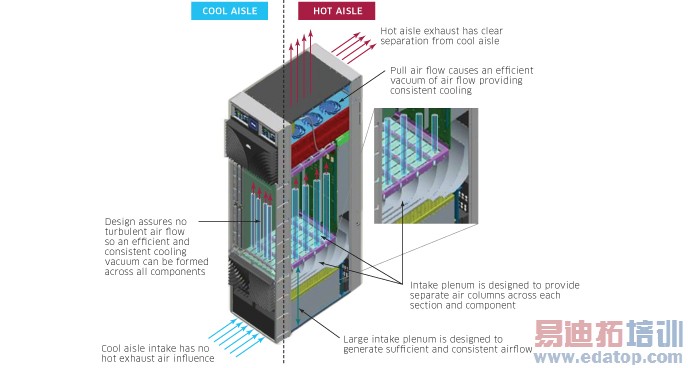

　　图2 7950 XRS的冷/热通道分离

　　冷却区

　　核心路由器可以分为一个或更多的冷却区，但多个冷却区将导致不必要的复杂性。需要更多的风扇对每个区域制冷，并需要更多的空气过滤器。如果设计得当， 即使一个满架的核心路由器也可以只有一个制冷区。

　　"抽取"气流实现有效制冷

　　"抽取"气流设计对核心路由器实现高效和持续制冷必不可少。系统的气流创造贯穿系统的真空，保证所有部件适当散热并没有热点出现。一种方法是用从前到后， 从一侧到另一侧的大量且分离的气流。这允许分离且均衡的气流流过所有部件， 且没有湍流。引导空气在所有部件上平均分布冷空气可以优化和提升冷却效率。

　　应避免"推进"气流设计。在高性能通信设备中，很少发现在"推进"风扇和线卡间需要一个额外的大区域。额外增加的区域允许空气流从多个风扇汇聚到单一的空气流。没有预汇聚，风扇产生的湍流将进入卡笼区域并造成热点、空气在器件中的循环和有害的空气流。
