射频功率放大器在移动通信工程和测试中的五大应用

　　应用一：功率放大器作为传播模型校正发射机

　　在移动通信基站新站选址前，需要采用经验模型来进行小区规划。无论采用哪种经验模型，由于和实际环境存在一定的误差，同时，对各种地形的判断也具有主观性， 所以其预测结果往往和实际结果有较大的差异。因此，在工程上需要用连续波（CW）模拟发射机对预测的传播模型进行校正。

　　采用信号发生器加宽 带功放的模式，一套设备就可以实现各种频段的模型校正发射系统，包括CDMA、CDMA2000、GSM900/1800、E-GSM、PHS、TD- SCDMA和WCDMA，成本十分低廉。如果采用CW信号源（如Agilent 8646），可以组成宽带的CW发射机；如果采用矢量信号源（如Agilent ESG），则可以组成各种带调制信号的宽带发射机。

　　图一：宽带放大器实现通用的模型校正发射机

　　应用二：功率放大器作为基站发射机来评估基站天馈系统

　　前例是应用于在新基站选址之前，而本例则是应用于在站址确定，而且天馈系统架设完毕后，用功率放大器来评估天馈系统的实际覆盖范围，在这种情况下，放大器的输出应该和基站发射机的输出功率大小一致。

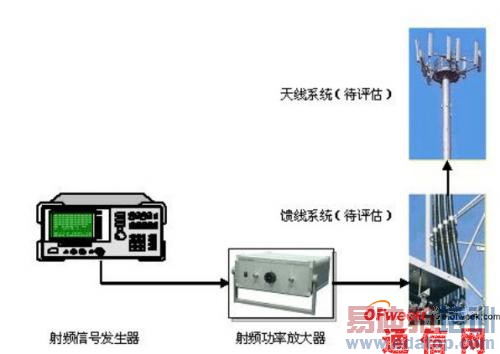

　　图二：用放大器来评估天馈系统的覆盖范围

　　应用三：用功率放大器来配合室内分布系统的安装

　　在移动通信室内分布系统，尤其是兼容多制式、多频段的综合室内分布系统中，功率放大器可以作为以下二种应用。

　　1. 作为模拟发射系统，这种应用类似于应用一，只是本应用是在室内进行；

　　2. 作为模拟干线放大器。

　　在本应用中，增益可调的宽带放大器（0.8-2.5GHz）尤其适用。

　　图三：用放大器来配合综合室内分布系统的安装和调试
