比较3G和4G LTE网络架构的区别

　　3G网络架构和LTE网络架构对比

　　在讨论3G和LTE网络架构之前，大家先要理解以下几个专业名词：

　　NodeB：由控制子系统、传输子系统、射频子系统、中频/基带子系统、天馈子系统等部分组成，即3G无线通信基站；

　　RNC：Radio Network Controller（无线网络控制器），用于提供NodeB移动性管理、呼叫处理、链接管理和切换机制，即3G基站控制器；

　　Iub：Iub接口是RNC和NodeB之间的逻辑接口，完成RNC和NodeB之间的用户数据传送、用户数据及信令的处理；

　　CS：Circuit Switch（电路交换），属于电路域，用于TDM语音业务；

　　PS：Packet Switch（分组交换），属于分组域，用于IP数据业务；

　　MGW：Media GateWay（媒体网关），主要功能是提供承载控制和传输资源；

　　MSC：Mobile Switching Center（移动交换中心），MSC是2G通信系统的核心网元之一。是在电话和数据系统之间提供呼叫转换服务和呼叫控制的地方。MSC转换所有的在移动电话和PSTN和其他移动电话之间的呼叫；

　　SGSN：Serving GPRS SUPPORT NODE GPRS（服务支持节点），SGSN作为GPRS/TD-SCDMA/WCDMA核心网分组域设备重要组成部分，主要完成分组数据包的路由转发、移动性管理、会话管理、逻辑链路管理、鉴权和加密、话单产生和输出等功能；

　　GGSN：Gateway GPRS Support Node（网关GPRS支持节点），起网关作用，它可以和多种不同的数据网络连接，可以把GSM网中的GPRS分组数据包进行协议转换，从而可以把这些分组数据包传送到远端的TCP/IP或X.25网络；

　　eNodeB：演进型NodeB，LTE中基站，相比现有3G中的NodeB，集成了部分RNC的功能，减少了通信时协议的层次；

　　MME：Mobility Management Entity（移动性管理设备），负责移动性管理、信令处理等功能；

　　S-GW：Signal Gateway（信令网关），连接NO.7信令网与IP网的设备，主要完成传输层信令转换，负责媒体流处理及转发等功能；

　　PDN GW：是连接外部数据网的网关，UE（用户设备，如手机）可以通过连接到不同的PDN Gateway访问不同的外部数据网。

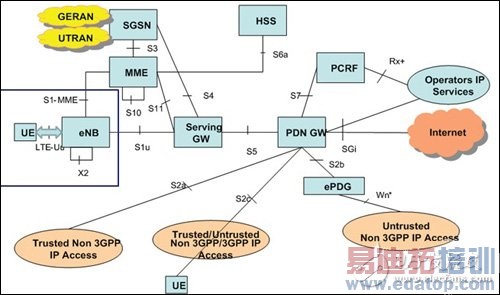

　TTCN3 LTE网络架构解决方案（摘自testingtech）
