教你如何制作Wi-Fi信号放大器

录入:edatop.com     点击:

  3   所需材料

教你如何制作Wi-Fi信号放大器



  ○ 一小段粗铜线

  ○ 一些螺丝和螺母

  ○ 带有外接天线接口的路由器(这次用的其实是一张无线网卡)

  ○ 合适大小的金属罐(尺寸的选择已经在上面说了)

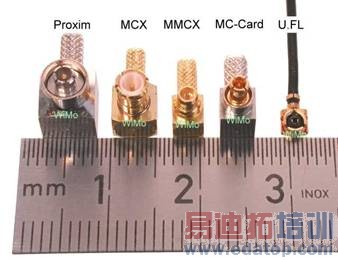

  ○ 将路由器连接到金属罐的馈线,以及相应的连接座

  ● 一些固定工具(比如三脚架,用来固定天线的朝向)

  4   组装天线

教你如何制作Wi-Fi信号放大器

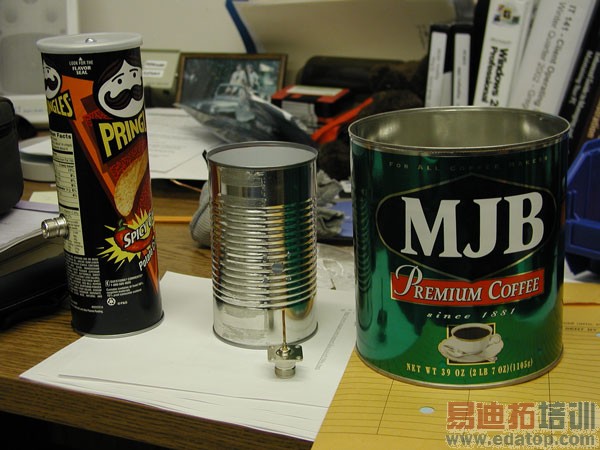

  把各种罐子整理干净。

教你如何制作Wi-Fi信号放大器

教你如何制作Wi-Fi信号放大器

  在粗铜线上切下一段长度为1/4 ,约1.23英寸的铜线。

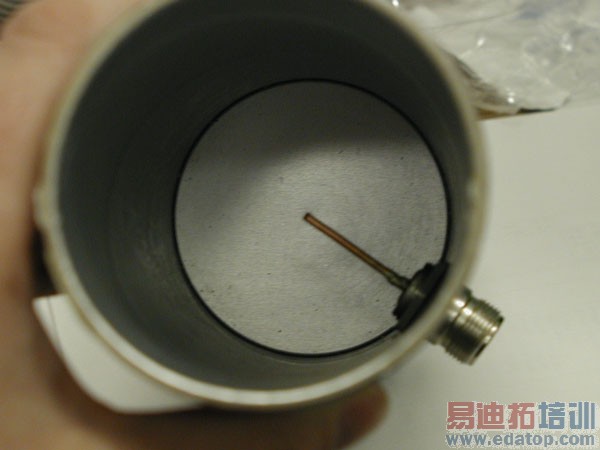

  把这段铜线焊接在N型连接器的芯柱上。

  从罐底量出正确的馈线位置。

  钻孔,安装连接器。注意将连接器的金属外壳与罐壁相连。

教你如何制作Wi-Fi信号放大器

  把罐子安装到支架上。尽量避免在罐内有其它东西,固定用的螺丝螺母尽量少。
