教你如何制作Wi-Fi信号放大器

　　另外一种比较流行的做法是用一个漏勺，在很多野外作业现场会用到这种方法，不过考虑到不是每个人手上都有闲置的漏勺，所以还是推荐这种用罐子的方法。

　　我们今天介绍的这种金属罐天线是为了扩大廉价路由器的通讯范围而设计的，它是一个金属制成的定向天线，可以用一个N型连接器通过同轴电缆连接到路由器本体。

　　1   波导原理

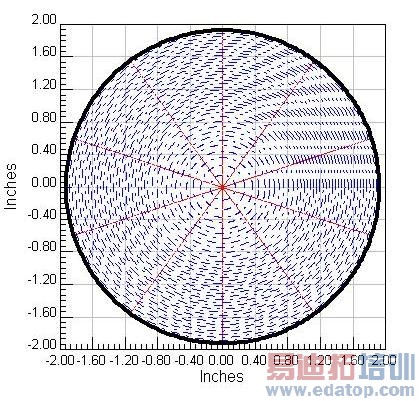

　　我们要做的金属罐天线是一个引导电磁波向指定方向传播的通道，用专业名词来说叫做波导。波导里，电磁场只能以特定的模式存在。那些最好的波导里只容许单独一种模式，因为不同的模式在波导中以不同的速度传输，这会引起散射，信号的脉宽会扩展，使接收变得困难。同时不同的模式也有不同的辐射方向，上面展示的是一种横向电场（TE）和一种横向磁场（TM）模式——圆形波导中的主要模式。

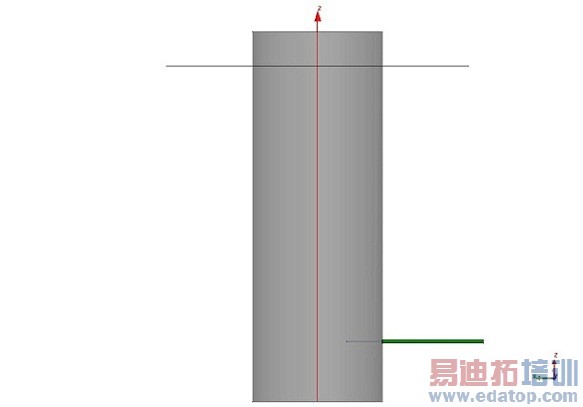

　　首先拿TE11模式做个例子，这种模式在圆形波导中占据优势地位。上面是波导的侧视图和馈线。灰色的矩形是罐子天线，小的绿色馈线里的中心导体伸入罐中。它离罐底四分之一驻波波长，这会激发出TE11模式：图中电场用红色画出，而磁场用蓝色绘制。

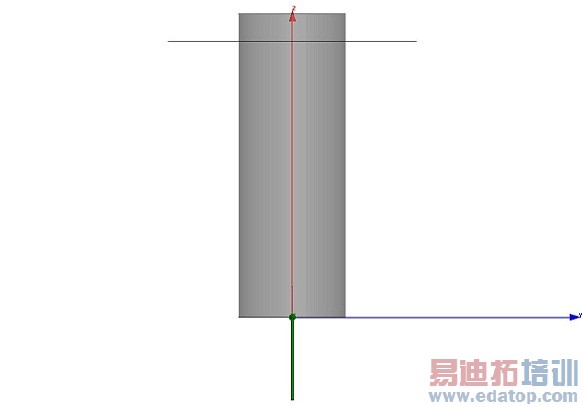

　　现在假设你从罐形天线的底面而不是底部附近接入馈线，这会激发和上面不同的另一种模式。这叫做TM11模式，电场用红色，磁场用蓝色表示。
