三网融合的技术

　　图1为IPTV端到端的系统网络架构，IPTV前端一般具有完成节目采集与存储和服务两种功能。节目采集包含节目的接收（如从卫星、CATV网、地面无线和IP/ATM网络等）、节目的压缩编码或变换编（transcoding）及格式化、加密和DRM打包及节目生成等。节目存储和服务则完成对经节目采集程序处理后生成的节目大规模存储或播送服务。这里的播送服务不仅要将加密的视音频流媒体节目，以IP单播或组播的方式从视频服务器播送出去，而且还要对用户或用户终端设备的进行认证（authentication），并从DRM授权／密钥服务器（DRMlicenseserver），向被认证的用户或用户终端设备传送DRM授权／密钥，使用户能够对已接收的加密视音频流媒体节目进行解密和播放。IPTV所使用的DRM技术，与传统的条件接收技术相比，具有二个基本的不同之处。其一，前者是对视音频流媒体内容本身进行加密，而后者是对连接／传输层如MPEG-2系统复用层／流的加密；其二，前者的DRM授权／密钥一般不与被加密的视音频流媒体节目流一起传送，而后者的密钥如ECM必须与被加密的视音频流媒体节目流一起传送。

　　IPTV系统的节目传送功能是由IP骨干网、IP城域网、有线电视前端或电信中心站及相应的宽带接入网络完成的。对以IP单播或组播方式发送的视音频流媒体节目流进行路由交换传输，是IP骨干网和IP城域网在IPTV系统网络中要发挥的基本功能。一般而言，IP骨干网和IP城域网现有的路由器可以很容易地支持各种不同的IP单播路由协议，但其中许多必须通过升级方能支持IP组播路由交换。目前，各设备厂家普遍支持的IP组播协议是IGMPv2。为了保证所传送的IPTV节目流的质量和实时收看性，IP骨干网和IP城域网通常要采用各种不同的IPQoS技术，如Diffserv和MPLS等。

　　此外，为了提高对IPTV节目流点播的响应和传输实时性，以及解决或减缓IPTV点播请求之冲击性和波动性对IPTV前端设计容量所造成的压力，IP骨干网和IP城域网上普遍采用了内容分送网络技术。IP骨干网和IP城域网也可以采用不同的低层物理网，以IP over SDH/SONET（即Packet over SDH／SONET），IP over ATM或IP over DWDM Optical（如千兆／万兆光以太网）的方式提供传输服务。有线电视前端或电信中心站则根据相应的宽带接入网络，如Cable Modem网络或DSL网络将IP视音频流媒体节目流以IP over DOCSIS或IP over DSL的方式，通过放在有线电视前端的CMTS鉴定或电信中心站的DSLAM设备，向用户发送出去。有线电视前端或电信中心站还往往配备有视音频流媒体节目流内容服务器和DRM授权／密钥服务器，具有节目存储和服务功能。

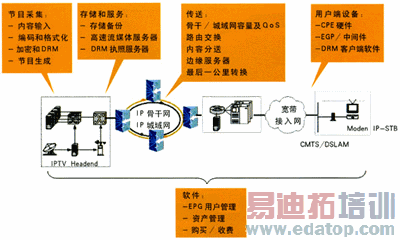

　　图1 IPTV业务之端到端的系统网络架构
