分析:抗弯光纤的可靠性

　　2.光纤可靠性的考虑

　　不考虑光纤固有强度特性和光纤所处环境，确定每个存放盒故障率的主要参数是所存放光纤的长度和存放的弯曲半径R。缩短存放光纤长度对降低故障率有正的效应，而减小存放弯曲半径对降低故障率有负的效应。对具有标准设定的筛选应力和常规筛选测试性能的光纤，采用具有更详细的IEC/TR 62048寿命模型得出20年寿命的最大存放长度是光纤弯曲半径的函数，对不同静态应力侵蚀敏感系数n(疲劳参数)值的结果如图2 所示。

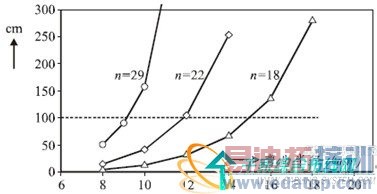

　　图2 对各种疲劳参数n，抗弯曲光纤的最大存放长度

　　如IEC 60793-2-50和Telcordia通用要求GR-20-CORE所述，n = 18的值是最小值。例如，每个存放盒的存放长度是100 cm，即每一条单个光纤为2 × 50 cm，按照保证的n值，弯曲半径能够从现行的30 mm降低到15 mm甚至9 mm 而不会降低20 年内每个存放盒0.001%故障率。

　　另一个存放点在光纤处理系统的入口和出口。要求小容积的光纤接入网部件不仅与存放面积有关，也与入口和出口的最小弯曲半径有关。这种影响可从几个方面考虑。假定为了将光纤引入和导出存放区，每个存放盒需要有四个附加的90 度弯曲。另外假定这些附加弯曲引起的附加故障率应限制在每个存放盒可接受的0.001%故障率的10%以下，在表1的中间列指明由此产生的最小值。

　　表1 非存放弯曲半径的最小值

　　在右边一列，给出单个180 度不正确的弯曲的最小半径。还有对于这种情况，假定每个单独存放盒的最大附加故障率为0.1 × 0.001%。所有的数值与单个光纤处理相关，给出了对应三种不同疲劳参数n之值。
