特种光纤技术及其发展趋势

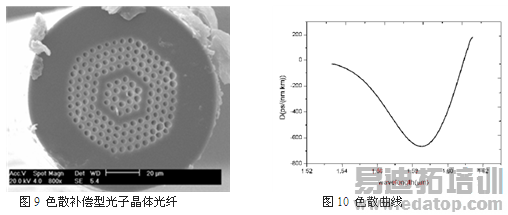

　　常规色散补偿光纤模块对G.652光纤的补偿比率在1:8～1:10，如果采用光子晶体前沿技术进行补偿，理论上可以达到1:100的补偿比率，实现色散的高效补偿。烽火通信在国家科技计划的支撑下，研制出高负色散光子晶体光纤（见图9）。该光纤测试的色散曲线见图10所示，其峰值波长为1570nm，峰值负色散为－666.2ps/nm.km，其补偿带宽为40nm，补偿比率3倍以上。

　　四、保偏光纤

　　保偏光纤在许多与偏振相关的应用领域具有使用价值。随着通信系统传输速率的提高和光纤陀螺等高级光纤传感器件的发展,对偏振态系统控制的问题变得非常重要。

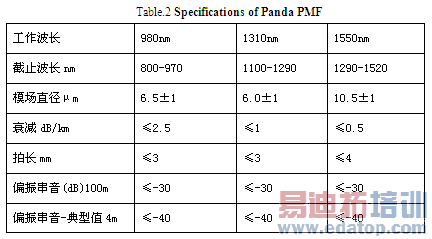

　　国际上,目前有各种类型的保偏光纤产品进入市场，知名的保偏光纤制造公司有生产领结型保偏光纤的FiberCore公司,有生产椭圆包层保偏光纤的3M公司,以及生产熊猫型保偏光纤的Fujikura,Corning ,Nufern、YOFC和OFS等公司。所有的这些公司生产的保偏光纤都具有良好的双折射性能。目前市场需求量为5000km，市场容量在5000万元左右，国内对保偏光纤的需求量逐年增大，表2为典型的熊猫型保偏光纤的技术指标。

　　常规保偏光纤大多采用预制棒钻孔的方法，然后置入应力硼棒，形成应力双折射。光子晶体光纤科学技术的出现，为保偏光纤技术提供了新的途径。目前，国外已经开始了光子晶体PMF的研究，利用氧化硅一空气之间的折射率反差大，容易获得高双折射，研制出了保偏光子晶体光纤(PCF)．英国巴斯大学报道了其研制的高双折射PCF，利用相同直径不同壁厚的毛细管组合成预制棒，实现不同的微孔直径．光纤外直径125μm、节距1.46μm、小孔直径0．54μm、大孔直径1.14μm、在1 550 nm 的拍长为410μm ，双折射B =3.8 x 10-3 ，约为目前熊猫型PMF的10倍．Theis P．hansen利用光子晶体光纤可以高设计自由度的优势，在光纤中引入双纤芯，微孔点阵呈现三角形点阵，研制的光子晶体PMF双折射达到1.0x10-3 ．目前研制的光子晶体PMF在1 550 am 窗口的损耗为1.3 dB／km，并以10 Gbit／s的速率进行1．5 km的传输系统试验。
