LTE承载的关键技术：二三层桥接

　　3、二三层桥接是LTE承载的关键技术

　　对于LTE业务来说，由于S1业务占LTE基站数据的97%，而X2数据量很少，总体上还是属于汇聚型业务，所以对于PTN网络来说，实现L3VPN并不需要从接入层就支持，可以在接入汇聚层只支持L2VPN，在核心层网络支持L3VPN即可；这样的解决方案不仅满足LTE对三层转发的需要，而且降低对承载设备的技术要求，降低对已有接入汇聚层设备及业务的改变的影响，实现承载网络对LTE需求的最快最低成本的满足。此种方案要求核心节点支持内部终结L2VPN，然后桥接到L3VPN,实现业务在L2VPN和L3VPN之间的转发。

　　例如在中移LTE承载场景下，PTN在接入汇聚层采用EVPL进行承载，核心层启用L3VPN功能，核心节点需要内部终结EVPL，并通过内部虚拟子接口桥接到VRF进行L3VPN转发，如下图所示

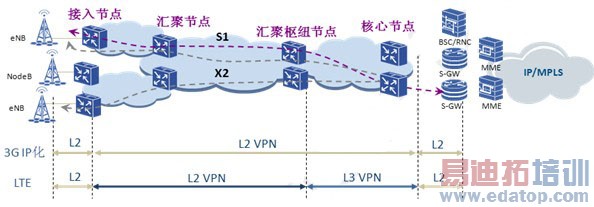

图1-1 中移LTE承载方案

　　此种方案总体架构沿用2G/3G时代的Backhaul承载架构，即兼顾了传统的承载网络使用L2VPN承载2G/3G业务，又在核心层通过部署L3 VPN实现LTE S1业务的多归属，以及X2业务的灵活调度。

　　4、业界二三层桥接技术简介

　　1）外部桥接方式

　　部分厂家由于研发滞后，不支持L2/L3内桥接，只能通过外部物理端口跳纤的方式，进行转接。基站业务从槽位1上的端口进入交换网，在槽位2上的端口上终结二层业务，然后再通过光纤环回到另外端口，进入交换网进行三层的处理。整个处理流程需要2次进入交换网处理、白白占用两倍的带宽、槽位端口资源。此方案存在的问题有以下几个：

　　整机端口数量减半，接入容量减半，320G的设备只能当160G的设备使用。投资成本成倍增加的同时，性能下降一半。需要大量堆叠设备才能满足组网的要求。
