铜缆和光纤布线的首要考虑因素

网络基础设施并非以其美学价值而著称

——James Donovan, 康普企业解决方案渠道发展及培训总监

网络基础设施既不会在博物馆中展览，也很少出现在艺术类书籍或杂志上，因为其设计的重点在于性能、质量和功能。但并不是说美学因素本身不重要，而是网络基础设施通常不会成为审美欣赏的对象。

直到近期，大家才开始将网络基础设施是否具有美学价值作为一项重要的考虑因素。所谓美学价值，不单单指产品外观漂亮，还要求基础设施的设计和安装方式不会给人造成不便，要易于使用，并且能够适应变化，不仅要适应短期变化，还要为长远发展做好准备。

基础设施的美学和实用考虑因素

铜缆和光纤布线需要经过很长距离，从用户的各个房间和工作场所，一直到建筑或园区周边的电信间或机房。

在电力和电信系统中，布线范围通常从用户桌面开始一直向外延伸。照明和环境控制系统的连线也要穿过天花板或建筑内的其他空间区域。

由于采用结构化布线，各类线缆的数量日益增多，而且很多建筑没有提供充足的空间，建筑开发商和其他人员需要注意这些不利条件。在线缆从水平配线区进入电信间的区域，就经常会出现这类情况。

因此，最重要的设计考虑因素之一是如何设计电信间或通信机柜，其中的通信主干会连接到水平配线区。

过去，我们使用竖井柜来容纳电话线配线架。后来，小型竖井柜的尺寸逐渐增加，以容纳通信电缆、配线架和电子设备。

而这使得竖井柜的内部空间变得更加紧张，要求它们必须大幅增大尺寸，或者以单独的配线间作为补充。"电信间"一词就是用来指代这些更大的空间。

电信间的外形、安装和功能

电信间的位置受到一项基本限制的约束：它必须让光纤和铜缆布线的长度保持在结构化布线标准和相关最终网络应用设定的限制范围内。

由于这些因素通常在设计建筑时尚不可知，因此应该按照布线标准的规定，在机柜和工作区域插座之间使用长度最大90米的电缆。四种因素综合在一起，会导致单个机柜可以覆盖的办公区域减小，达不到90米半径。

这些因素包括

· 使用规格不同的水平电缆路由
· 需要让电缆线路绕开障碍，例如服务核心区域和前室
· 需要避免电缆接近和进入机柜的区域出现拥挤。这些区域通常还密布着很多其他服务设施
· 需要在配线架上预留备用线缆长度，有时还要在机柜和插座之间预留备用线长度，以便在今后进行变更和移动。

如果考虑到建筑的形状，单个机柜可以覆盖的服务区域会进一步减小。竖井的位置通常会导致电信间位于所用空间的角落。另外，还必须考虑是否使用不对称的竖井，由多个机柜划分它们服务的空间，从而实现灵活性和冗余。

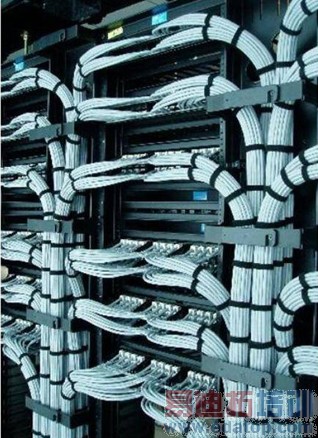

对于包括语音、数据、建筑管理系统的通信网络而言，其布线机柜或配线间必须足够大，要能够容纳用于配线和一些局域网电子设备的交叉连接机架。它们应该具有足够大的空间，能够让工程师在内部操作，允许从正面和背面操作机柜，并留出空间安装更多的壁挂式机架。

机柜要求

布线机柜的设计应该具有足够的灵活性，允许在建设阶段和今后进行扩展，以便建立卫星设备间或部门计算机房。最好在无源结构空间（例如线缆竖井）和用于有源电子设备的空间之间划清界限，以达到下列目标：

目标包括

· 降低大火通过竖井在楼层之间蔓延的风险。（如果某片空间由多种不同服务共用，应该选择合适的线缆，达到必要的防火级别，降低对住户、建筑和IT服务的风险。）
· 让空调 管道远离通信竖井。
· 鼓励明确划分管理责任。

在电信间中，最好使用高架活动地板或吊顶天花板，以便线缆从竖井进入，连接到线架以及电信间内的其他设备。应该提供足够的空间，以便将机柜内的缆道连接到竖井中的缆道。

为了让技术人员能够在机柜中方便高效地进行操作，应该有适当的照明，并且提供必要的维护。应该通过相对干净的桌面电源，提供适当的电源和接地，另外还应该为电子设备提供足够的制冷。
