NFC技术引领移动支付时代 金属外壳磁场耦合难题解决方案

近场通信（Near Field Communication，NFC）又称近距离无线通信，是一种短距离的高频无线通信技术，允许电子设备之间进行接触式点对点数据传输交换数据。由于近场通讯具有天然的安全性，因此，NFC技术被认为在手机支付等领域具有很大的应用前景。

在亚洲，日本，韩国，香港等地区以手机移动支付为主的NFC应用早已普及。而在中国，随着三大运营商和银联在支付上统一为13.56MHZ标准之后，NFC的应用很可能会将迎来爆炸式的发展。

目前，国际知名手机制造商三星，HTC，都发售了面向国内运营商的机型，国内的华为，中兴，TCL，联想的部分产品已经发行或者正在紧锣密鼓进行具有NFC功能的项目的开发和研究，无一例外，都是针对国内NFC的应用。除此之外，北京公交，地铁系统率先支持具有NFC功能的手机进行移动支付公交费用。

NFC的出现不仅是创新也是一种改革，随着科技、手机行业的发展，我们有理由相信NFC的应用是一种发展趋势。这种新兴技术不仅限于手机移动支付，而且在终端配对，数据传输上会有更广泛的应用。

拥有着六十多年历史的村田制作所（以下简称：村田），是目前全球最领先，最强大的电子元器件制造商之一。从1944年创建至今，村田一直致力于成为生产和销售电子元器件的专业制造厂商。在经历多达六十余年的阶梯式飞跃后，村田研发的高科技产品如今已被广泛应用于电脑、电视、手机、汽车、医疗等各行各业中。如今，NFC领域中，基于设计优势而成功解决了金属后壳及狭小空间NFC功能实现等技术问题，村田再一次为无线通信行业的发展做出了巨大的贡献。

NFC是"手机钱包"的重要一环，主要针对消费类电子设备间的相互通讯，此外在门禁、智能识别等领域内备受关注。尽管和RFID（Radio Frequency Identification，射频识别技术）一样，两者都是建立在数据的交换和采集上，但毋庸置疑的是，NFC有着它独无与伦比的不可替代性。它将非接触读卡器、非接触卡和点对点功能合三为一，即具备了卡模式、R/W模式（读写模式）和P2P（手机间的数据传输）模式这三种模式的形态。这便让具备NFC芯片的手机不仅可充当RFID无源标签使用，同时也可作为读写器以采集和交换数据，而且还支持多个NFC手机之间的数据通信。而这些较为明显的差异，便导致了它们在应用领域受到了区别性青睐。

不可否认，NFC在移动支付领域乃至通信领域上有着得天独厚的优势，但实际上NFC也存在一些限制，比如金属后壳，狭小的NFC天线空间等，是村田通过技术研发规避了其中的漏洞，克服了这些限制，从而完善了NFC的技术应用。

如果在越来越小型化，layout越来越紧凑的手机终端和电子产品内增加NFC功能，就会使传统的大面积的平面天线受到了严重挑战。村田突破传统，开发出"铁氧体斜插进线圈的特殊构造"的天线，增加了NFC天线设计的灵活性，这样就可以将天线放在手机的顶部和侧面。与并且，和传统大面积NFC天线同样性能的基础上可以减少天线的面积，在很大程度上降低了天线成本。

斜插式天线如下图：

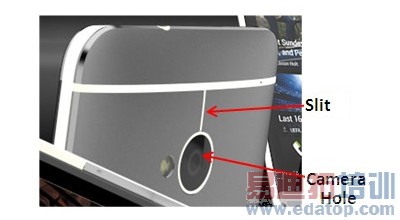

金属环境是影响NFC天线性能的一个不可避免的因素，特别是使用金属后壳的手机或者终端，NFC天线的性能很难实现。然而，金属后壳的手机和终端以其独特的质感备受用户青睐。针对这种特殊的状况，村田在不影响机身整体外观的情况下，以摄像头的孔区域作为booster，另外再开一条细槽，使NFC天线即便是金属外壳的情况也也可以有很好的性能，使得体验终端金属质感的同时也可以享用NFC功能带来的便利。

如下图所示：

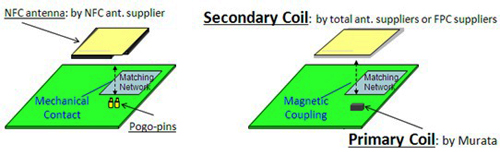

除此之外，村田突破了传统的NFC 天线馈点通过pogo pin或者弹片等机械接触的方式与芯片相连的规矩，开发了无触点耦合式的接触，只需芯片级大小的初级线圈在PCB直接与NFC芯片相连，而次级线圈可以使用更薄的线圈，更灵活的方式放置在后壳或者其他部位。使NFC功能的实现又多了一个选择。

如下图：

我们都需要认清的是，尽管NFC具有着无可比拟的市场前景以及多元化的技术支持，但并不意味着NFC的发展就一定是顺风顺水。新技术不仅直接影响的是当前的市场格局，更会很大程度上扭转消费者们已然成型的消费行为，这就需要技术本身被赋予更多的价值，而这实属不易。可喜的是，至少在诸如村田这样的制造商协同建设中，NFC一直在朝着一个正确且可持续发展的方向在前行。我们也相信凭借着独有的技术创意和研发热情，村田在中国必将走的更远。
