基于SDN的移动回传网络:LTEHaul

录入:edatop.com     点击:

2012年是全球LTE蓬勃发展的一年,也是LTE商用进程中最重要的一年。GSA最新数据显示:截至2012年12月底,全球已有145张LTE商用网络,用户数超过4370万,LTE已步入快速发展新时期。随之,移动承载网络也需要承载更多新业务,支持更多应用场景,挑战应运而生。

LTE/LTE-A的规模商用带来了一系列新技术的诞生。3G P P对无线新技术的定义和发展,从R11开始,关键是CoMP、eMBMS等。CoMP(Coordinated Multiple Points )是指包括服务小区和相邻小区在内的多个站点天线,以一种协作的方式进行接 收/发射,用来改善用户的接收信号质量,降低小区之间的干扰,提升小区边缘用户吞吐量以及小区平均吞吐量的新技术。eMBMS(Evolved Multimedia Broadcast/ Multicast Service)具备一对多的传输优势,以此来更高效地利用现有频谱和移动网络,给用户提供更高质量、更大带宽内容的技术,同时提升同频的网络传送效率,变干扰为增益。

我们知道,传统GSM/UMTS移动回传网络中,所有的基站业务必须先汇聚到BSC/RNC,由BSC/RNC去分拣 和决定不同类型业务的处理。这在物理位置上割裂了Backhaul和Core,形成一个网络拓扑的裂谷。从用户带宽维度来分析,GSM/UMTS基站带宽的最高吞吐率只有42Mbps,从而使网络的带宽能力和用户的带宽需求之 间也形成了明显的裂谷。

而LTEHaul跨越裂谷的核心,就是LTE/LTE-A带来的新技术提供了超宽带、零等待和无处不在的连接,从而为用户带来高速、高质量以及简单自由分享的业务体验。LTEHaul从网络架构上拉通了FrontHaul、Backhaul和Core,跨越了传统GSM/UMTS的架构和带宽的瓶颈;同时,通过SDN技术实现承载和控制分离,远端海 量的CSG(Cell Site Gateway)和SCSG(Small-cell Cell Site Gateway)可在ASG(Aggregation Site Gateway)上实现集中管理和业务自动配置,不但大幅简化了管理和运维难度,而且帮助运营商节省超过60%的OPEX,并可实现新业务的快速布放。

LTEHaul架构的变化

MBB流量的持续增长及L T E 大带宽的特征(150Mbps/eNB,中国某移动运营商规划数据),决定了在密集城区,高频谱无线网络(2.6/3.5GHz)成为 必然选择。高频的LTE基站覆盖能力远小于当前的GSM/UMTS基站,这意味着需要更多的基站来补充覆盖, 站点数量因此会线性增长10倍。同时,高频谱无线网络在带来大带宽业务的同时(峰值带宽相比3G增长 10倍),也产生了热点和盲点,FrontHaul的场景产生了。

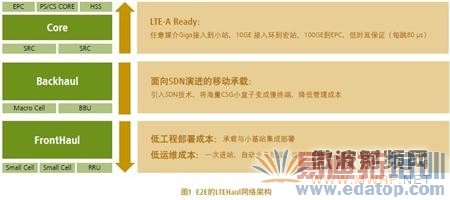

如图1所示,相比传统的GSM/UMTS架构,LTEHaul网络架构有两点变化:FrontHaul位于Backhaul之前;BSC/RNC节点消失,在架构上拉通了Backhaul和Core。

FrontHaul=室内热点+室外热点

FrontHaul的场景发生在传统GSM/UMTS的Backhaul之前,可细分为室内热点和室外热点两个场景。而室内热点覆盖又分为Wi-Fi场景和Small cell场景。

Wi-Fi移动回传场景主要集中在移动办公区、咖啡厅、机场等场所。由于用户移动性不强,且有GSM/UMTS网络覆盖,这些场景的共同需求是:保证大量数据业务的质量,不考虑语音覆盖及漫游。该场景存在回传介质的多样性(P2P光纤、PON、铜线等),RRU 取电困难等问题,因此,任意媒介接入的能力和远程POE供电就显得尤为重要。另外,大量的远端节点需要维护,OPEX成本高。这就要求回传网络必须具备易安装(即插即用)、免维护(接入虚拟化)的软能力,同时具备更小体积、更低功耗的硬能力。

Small cell回传的场景主要集中在购物中心等区域,它的特点是用户移动性强、覆盖区域广,同时有大量的语音和数据业务接入。在这些场景下,不仅要 保证用户语音和数据的业务体验,还要保证业务的快速部署。这就要求回传网络不仅具备任意媒介的接入能力和RRU的远程供电能力,还要有较强的H-QoS调度 能力,同时,易安装、免维护、即插即用是TCO成本降低的基本要求。

室外热点覆盖主要指Small cell的室外场景,大多分布在繁华的步行街、城市广场、露天咖啡厅等区域。这些区域具有人流量大、话务量高、话务呈带状分布等特征,其主要特点是站点部署环境复杂(需要安装在墙壁、灯杆、电线杆等上面)和回传资源的多样性。

其中,站点部署环境复杂要求回传设备具备"0 站址"的全室外设备接入能力,同时具备友好性,且方便隐蔽、防水防雷、环境适应能力强。回传资源多 样性是指街边柜资源存在P2P光纤、铜线、GPON等多种接入资源,这就要求回传设备支持任意媒介的接入能力和任意媒介时钟同步能力。对于没有有线资源可用的场景,全室外微波是唯一选择,且具有快速部署(球面微波快速对焦)、快速开通(USB配置)、免维护等特性是基本要求。

BackhaulCSG:从末端节点到汇聚的演进

传统GSM/UMTS的Backhaul的CSG节点是最后一公里,但是在LTEHaul的架构中,Backhaul变成了小汇聚点,热点小站覆盖的流量最终汇聚到BackhaulCSG节点。网络架构的改变要求电信级的1+110GE环网保护能力、双主控备份、抗多点故障成为基本能力要求。

随着VoLTE语音解决方案的成熟和商用部署,GSM/UMTS的频点都将向LTERefarming演进。无线侧BladeRRU解决方案支持7频4模的LTERefarming,这就要求回传的CSG节点具备多板位业务接入(6个业务板位)、大容量(120G交换容量)、平滑支持LTE-A(当前已商用的LTE-A每基站吞吐率已经达到400Mbps,后续会达到1Gbps)演进和升级能力。同时,VoLTE语音业务要求CSG具备H-QoS的多业务调度和质量保证能力。

另一方面,CSG与无线BBU共物理位置,这就要求CSG设备能与BBU共机柜、共电源、共网管,且能即插即用,配合无线基站的进度进行快速部署。

BackhaulASG:FMC的融合起点,共OLT/SDH接入机房

随着基站IP化的演进和数据流量的迅猛增长,FMC的IP承载网络节点下移到OLT/SDH传统的接入机房位置。接入机房机柜的典型特点是300mm深,移动流量和固定流量在这里完成聚合。这就要求ASG的节点设备具备大容量(不低于480G)、300mm深(可利旧现网站点资源),能和OLT/SDH共机柜、共电源、共网管,实现成本节省和快速部署,同时也要求能够实现BRAS/SR/VPNPE融合的FMC业务处理能力和面向未来的新业务演进能力(eMBMS要求组播/L3/IPv6等特性)。

由于LTEHaul网络规模庞大、业务复杂,给运维管理带来较大压力。当宏站和小站流量汇聚到ASG节点后,ASG节点也承担着管理远端海量CSGSDN的职责:远端模块集中智能管理(Remote-moduleCentralizedIntelligentManagement)的功能。引入远端模块集中智能管理后,不仅简化了业务的配置和管理,也承担了故障告警、保护倒换的运维能力,大幅降低了OPEX成本。

Core:LTE专属PE保证业务E2E快速发放和运维

传统GSM/UMTS的移动回传网络架构中,BSC/RNC割裂了Backhaul和Core。在LTEHaul网络架构中,BSC/RNC的网络功能部分下移到eNB,部分上移至EPC,因此,eNB和EPC的业务发放、保护倒换、故障定位等特性需要端到端的拉通。传统背靠背方式OptionA的建网模式,不能满足业务50ms跨域保护倒换的需求。LTE专属PELabeledBGP+HVPN的解决方案,解决了这一问题。

同时,LTE/LTE-A大带宽的特征,也解决了移动运营商企业专线业务的最后一公里资源匮乏的难题,使企业专线成为LTE/LTE-A的现金牛业务。在传统OptionA的网络架构下,分段的业务配置导致了企业专线业务的发放时间长,而且由于缺乏E2E的故障定位能力,很难保证业务的快速恢复。LabeledBGP+HVPN的解决方案解决了eNB和EPC连接N2可扩展性难题,同时也满足了企业VPN业务的快速发放和故障定位等需求。

SDN的演进:统一无线和承载解决方案的控制平面

LTEHaulSDN架构的演进分为三个步骤:第一,构建基于NP(NetworkProcessor)的AllIP架构是迈向SDN的基石;第二,远端模块集中智能管理,简化了运维和业务配置,解决LTE/LTE-A新业务带来的挑战;第三步,统一控制平台,拉通无线侧SON(SelfOptimizationNetwork)、SRC(SingleRadioController)控制平面,构建E2E的解决方案。

随着LTE/LTE-A的规模商用,未来的移动承载网络需要承载更多新的业务,支持更多应用场景,同时也给现有的承载网络带来了更多新的挑战。华为的LTEHaul解决方案,将助力运营商跨越移动回传裂谷,面向LTE-A平滑演进。
