海能达智能建筑无线通信解决方案

录入:edatop.com     点击:

  1.概述

  建筑智能化是由计算机技术,控制技术,通信技术三方融合的产物,在通信技术中,由于专业无线通信的及时性、灵活性、一呼百应等特点,无线通信在日常的生活、生产、安防、调度中得到广泛的应用,随着当代社会的生产环节越来越复杂,社会分工也日益精细,如何保障无线电信号在各类建筑系统内无缝覆盖,如何更快更好的提高通信效率,满足各类生产调度的需求,也成为了一个重要的课题。海能达根据各行业的应用特点、通信需求、不同规模以及产品与技术发展趋势,分别给出了不同的解决方案,包括目前应用最广的数字集群方案和弱场覆盖方案,系统解决弱厂区信号无缝覆盖和分组调度等复杂通信问题。

  2.民用建设

  行业背景

  现代都市建筑物越来越高、越来越密集,而且多以钢筋混凝土为骨架,再加上全封闭式的外玻璃幕墙装修,无线电信号在其间受到阻挡而衰减,很难进行正常的室内通信;在一些高层建筑物的低层,基站信号通常较弱,存在部分盲区;某些超高建筑物的高层,也存在盲区;而地下停车场、地下商场、地铁、隧道等场所,通常都是盲区。对于同一建筑体众多不同分工、不同用户的场合。地上、地下等结构复杂,有风机房、配电室等,还有人防工程,墙体厚实,封闭严重,对无线信号的传输影响较大。简单的手持式对讲机在直通使用在使用过程中,有很多盲区,会较大影响工作效率,造成诸多不便。

  常见需求

  为达到在建筑体内对讲机使用人员随时随地的使用对讲机通讯,同时满足不同部门、不同单位的用户相互不干扰。考虑今后系统扩容和多频点信号覆盖,所有的元器件设备和室内天线均采用多频点器件和线缆接口,并设计一定的功率分配余量。在满足用户要求的前提下,尽量使用较低的输出功率,达到良好的覆盖效果。参照中华人民共和国卫生部颁发"环境电磁波卫生标准",保护周围人员卫生健康。设计中尽量做到结构复杂建筑体的室内场强均匀,并有足够的信号强度。

  2.1.物业小区

  物业小区可分为城市内的多个高层建筑物业群或城郊占地较大物业群。单站无线通信对讲系统主要用于小区的物业部门的使用。高层建筑都建有地下停车库,其用户数量不多,一般中型物业部门使用量在30-50部对讲机。

  2.1.1.解决方案

海能达智能建筑无线通信解决方案



  方案特点

  该方案结构简单、无人值守、造价低。中转台前期可采用模拟模式、后期可升级到数字模式,提高设备的频谱利用率。

  2.2.大型商场需求

  现在商场都处于经济繁华的地段,寸土寸金。人员多,密集度较高。同时建筑物结构也较为复杂,有地下室和地下停车场等。同时在同一建筑物内各种业态较多。需要无线通讯的人员也较多。而且相互之间不希望受到外界干扰。

  2.2.1.解决方案一

海能达智能建筑无线通信解决方案



  上图为4信道的中继系统。系统由供电部分、信道机部分、及合路、分路、宽带双工器、天馈部分组成。

  方案特点:

  各部内部通话不会影响到其它部们的通话。四个部门可在同时分别在一、二、三、四信道发起通话,相互之间不干扰、不影响。该系统适合多个部门,希望部门内部通讯不受其它部门干扰。

  2.2.2.解决方案二

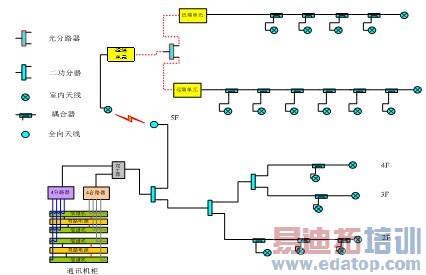

  对于建筑结构较为复杂,建筑面积超大的建筑体,解决方案一不能够完全解决建筑体内的无线电信号覆盖问题,通过增加弱场覆盖设备弥补建筑体内的无线电的信号盲区。

海能达智能建筑无线通信解决方案



  方案特点

  该方案不用增加新的信号源,设备安装灵活,能有针对性的对个别盲区进行覆盖。该设备安装简单。适合多信道通信系统的盲区覆盖

  2.2.3.解决方案三

海能达智能建筑无线通信解决方案



  方案特点:

  针对信道单一,且用户数量不多,且覆盖面积超大的场合。或相隔3-5公里的多栋建筑体内需要互联互通

  随着通信技术的飞速发展、网络技术日趋成熟,国内各个行业已经根据各自的工作需要,建设了不同制式,不同规模的无线通信系统。但是由于各种无线通信网络的功能比较单一,现代的调度指挥系统需要实现多种手段互联互通,统一调度,急需一套将传统电话、IP电话、无线组号码智能融合,统一编号管理,统一指挥调度系统。

  海能达数字无线互联系统,是一套全新网络数字通信系统。该系统利用现有计算机网络资源,将独立、分散无线通信资源,通过IP网络进行合理连接,把所有系统所有资源统一到一个平台,实现管理和综合应用,不再受空间无线电频率资源限制,也不再受通讯距离的限制,可实现统一调度指挥和调度。

  由于IP网络布置灵活,该方案可灵活应用于广域网络(如:北京与上海2点或多点互通),也可应用于局域网络(大楼内地下3层与地上20楼互通,多栋相互独立且相距一定距离的建筑体的互联互通)。可用于链状覆盖,也可用于面状覆盖。

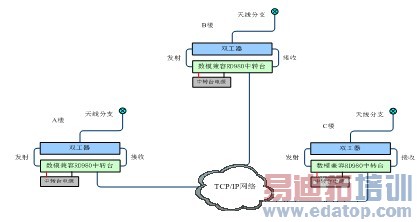

  广域网络的多点覆盖,如下图所示

海能达智能建筑无线通信解决方案

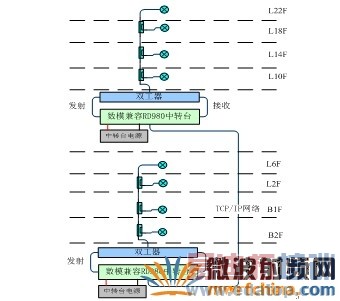

  局域网的覆盖,如下图所示

海能达智能建筑无线通信解决方案



  海能达数字IP无线通信系统,利用用户已有的计算机网络,无需额外的传输链路,是一种快捷、灵活、方便、性能可靠的高性价比的移动通信解决方案。

  3.市政工程

  市政工程是指市政设施建设工程。市政设施是指在城市区、镇(乡)规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。

  3.1.博物馆

  博物馆是征集、典藏、陈列和研究代表自然和人类文化遗产的实物的场所。并对那些有科学性、历史性或者艺术价值的物品进行分类,为公众提供知识、教育和欣赏的文化教育的机构、建筑物、地点或者社会公共机构。无线电通信系统作为博物馆内重要的通讯手段,保障工作人员在管理、安保等方面发挥着重要作用。

  博物馆因为馆藏一些重要的物品,需要安保人员定时的巡逻查看,遇到问题需要及时与中控室联系。针对安全巡查管理工作中容易出现的漏洞和弊端,使用无线对讲机作为巡更机,通过系统的控制中心实现在线实时巡更,系统可以显著地提高安全巡更工作的质量和管理水平,避免因管理漏洞而造成的经济损失

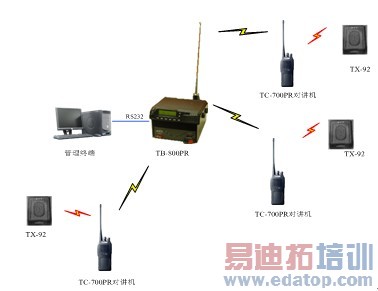

  3.1.1.解决方案

海能达智能建筑无线通信解决方案



  方案特点

  非接触式无线巡更系统-将巡更和对讲完美结合,解放了双手。

  实时巡更-实现在线式实时巡更功能,实时显示巡更点的巡更状态;

  方便灵活-增减巡更登记点方便灵活,只需安装射频巡更登记牌即可,无须埋线,节约成本。

  巡更距离更远-巡更对讲机可在30米内自动识别巡更点的ID。

  丰富的查询功能-可以定期查询巡更对讲机人员的考勤记录,方便管理。

  软件免维护-系统提供数据库自动备份机制,丰富的自动备份策略部署可实现周备份、月备份。同时还提供手工备份和数据库恢复的功能。

  巡更地图分区管理-在同一个界面上自定义不同的巡更地图。

  巡更自动核查功能-管理软件自动对巡更数据进行分析。并提供丰富的查询功能。

  TS-6200实时巡更系统有着无法比拟优点,适用于楼宇及小区物业、商场、超市、酒店、大厦、厂矿、企事业单位等防火、防盗、保安巡检巡更系统,能够实时的了解巡逻人员的情况、系统又不易被破坏、适合恶劣环境中的应用

  3.2.展览馆(会展中心)

  展览馆作为展出临时陈列品之用的公共建筑。按照展出的内容分综合性展览馆和专业性展览馆两类。专业性展览馆又可分为工业、农业、贸易、交通、科学技术、文化艺术等不同类型的展览馆。

  展览馆人流集散量大是其最大的特性,同时建筑面积较大,建筑面积往往达10-30万平方米。内部人员在展馆内沟通时如果不建设一套无线电通信系统,内部沟通会存在很大的障碍。随着现代各种商业展览蓬勃发展,参展的用户也越来越多。为了工作上的方便,参展商也会外带一些无线电对讲设备进入展馆。因此展馆内的无线电通信系统需要综合考虑。

  1、无线电通信系统要具有先进性:采用目前国际上的主流技术系统与设备技术先进性方面的可延续性;

  2、无线电通信系统要具有开放性:系统应采用开放技术、开放结构、开放系统组件和开放用户接口,可以解决不同系统和产品间接口协议的"标准化",以使它们之间具备"互操作性"。

  3、无线电通信系统要标准化:采用和支持各种相关技术的国际标准、国家标准及工业标准,使系统不仅能支持现在的各种应用,还能适应未来的技术发展;

  4、无线电通信系统要具有扩展性:系统采用模块化、结构化设计,以满足系统未来的可扩展性和可升级性;

  5、无线电通信系统要具有安全性和可靠性:系统应较高的保密性能要求,保障系统安全运行。

  6、无线电通信系统要具有经济性:系统应充分考虑经济成本因素,节省投资费用。

  7、无线电通信系统要可管理性:系统设计要具备易操作、易维护、易管理的特点,能够进行集中管理,为系统稳定运行提供保证。

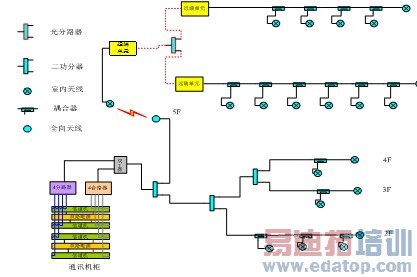

  3.2.1.解决方案

海能达智能建筑无线通信解决方案



  方案特点:该方案能够实现大型或超大型建筑体的多信道的无线通信的覆盖,各个信道通话,互不影响,同时具备较强的扩容能力,可进行信道容量、覆盖范围的扩充,同时能有针对性的对个别盲区进行覆盖。投资成本低

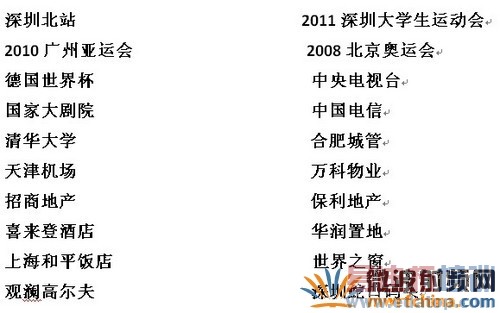

  3.3.典型客户

海能达智能建筑无线通信解决方案



  背景资料:海能达通信股份有限公司成立于1993年,现有员工2000余名,是我国专业无线通信行业的龙头企业,也是全球领先的专业无线通信设备供应商。海能达专注于对讲机终端、集群系统等专业无线通信设备的研发、生产、销售和服务,并提供整体解决方案。公司的产品与解决方案广泛应用于政府公共安全部门、公用事业以及工商业的应急通信、指挥调度和日常工作通信等领域。

  海能达不断追求技术创新,每年将销售额的10%以上投入技术研发,在深圳与哈尔滨建有研发基地,现有700多名研发人员和120项技术专利、50多项工业设计外观及实用新型专利。公司是我国数字对讲机标准和警用数字集群通信标准(PDT)核心起草单位,在国内率先推出自主研发的系列PDT、DMR和TETRA数字无线通信产品。

  海能达建立了覆盖全球大部分地区的营销网络,在国内建立了20个办事处,在海外设立了8个地区部和20多个代表处,并在美国和英国建有子公司。公司与国内外400多家经销商建立了长期合作伙伴关系,产品销往全球80多个国家和地区。

  海能达以品质和创新赢得客户,在国内警用集群市场,海能达占有率第一,先后为十多个省市的公安用户累计提供近6000集群信道,超过30万部集群终端;在商业用户市场,海能达的HYT品牌连续十多年销量领先,荣获"中国驰名商标",并在模拟对讲机出货量排名全球第三;海能达旗下的赛格通信,是国内领先的城市轨道交通无线通信系统集成厂商,先后为香港、广州、深圳和武汉等各大城市的地铁系统提供专业通信解决方案。

  在建筑领域,无论是体育场馆,会展中心或是商业综合体、高档物业小区,还是大型企事业生产单位,交通枢纽。海能达都提供了成熟的无线通信解决方案,满足了广大业主在生产调度、安保应急等多方面的工作需求。
