伪导频周围基站201频点软切换成功率低的报告

录入:edatop.com     点击:

【摘要】 本文是根据最近广州地区CDMA网络统计上发现的伪导频附近基站的201频点的软切换成功率偏低,然后组织了一系列实验,进行专项研究而得。最后发现此种软切换成功率偏低是朗讯设备统计上的原因,并不影响用户的真实感受。

【关键词】 伪导频 软切换成功率

  一、前言

  近来从统计上经常发现伪导频附近的基站的201频点的软切换成功率偏低,我们对此进行了专项研究。广州地区的伪导频基站共有27个,分室内和室外两种,室内站有20个,室外站有7个。我们分别对此进行了研究。其中室外站我们选择了珠江检疫,室内站我们选择了帝景苑。

  二、伪导频的原理

  导频信号是基站连续发射未经调制的直接序列扩频信号,它使得手机能够获得前向码分多址信道时限,提供相关解调相位参考,并且为各基站提供信号强度比较,手机可以确定何时进行切换。

  在没有伪导频设备的情况时,手机漫游在A基站下,使用载频FA2通信。当手机逐渐远离A基站,靠近B基站,B基站却只有载频FA1提供服务。手机收到的A基站FA2的信号越来越弱,而B基站FA1信号逐渐增强,只能采用硬切换的方式进行切换,而且会产生30毫秒的中断。不同基站的异频硬切换的成功率很低,非常容易形成掉话的现象。

  如果我们在B基站安装了伪导频设备,当手机处于载频FA2服务之下,从A基站移动到B基站时,手机会不断检测附近基站的导频信号强度。当T_ ADD参数超过门限值时,手机会主动向A基站发送PSMM(功率强度测量)消息。A基站收到消息后,查询相邻基站的配置信息,发现B基站的FA2的导频信号实际上是伪导频信号,不具备提供业务信道的可能,但B基站的FA1可以提供服务信道。A基站向手机发送EHDM(增强型切换定向)消息,通知手机切换到载频FA1,同时将切换参数发送给手机。手机立刻先切换到A基站的载频FA1下,然后按照软切换的方式从A基站的载频FA1切换到B基站的载频FA1,从而保证的切换顺利进行。

  三、统计与测试分析

  1、珠江检疫

  (1)珠江检疫的周围基站分布图:

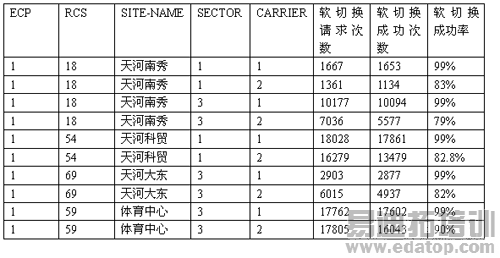

  (2) 统计珠江检疫周围基站的软切换成功率:

  我们统计2月25日珠江检疫周围基站的相关数据



  从上表中我们确实发现了珠江检疫周围基站201频点的软切换成功率偏低,那么实际用户感受如何呢?带着这样一个疑问,我们进行了实验。从珠江检疫附近的基站的201频点向珠江检疫的283频点切换,看是否有掉话情况的发生。

  (3) 现场测试

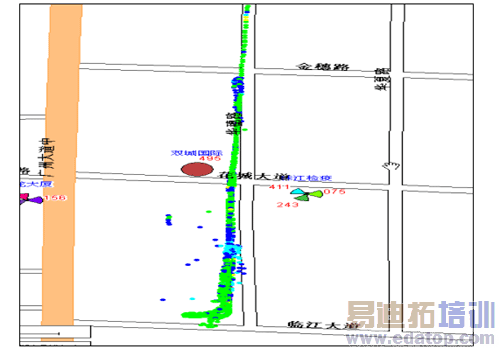

  我们的路线如图所示:

  在通话状态下,我们进行了来回反复近百次的切换实验。由Actix分析,在测试过程中共发生了86次由201频点向283频点的切换。由Actix分析,在此过程中没有掉话现象的发生,这和测试人员的现场感受是一致的。结论:在测试过程中共发生86次201频点向283频点的切换,均成功,没有发生掉话现象。

  2、帝景苑

  (1)帝景苑周围基站分布图:

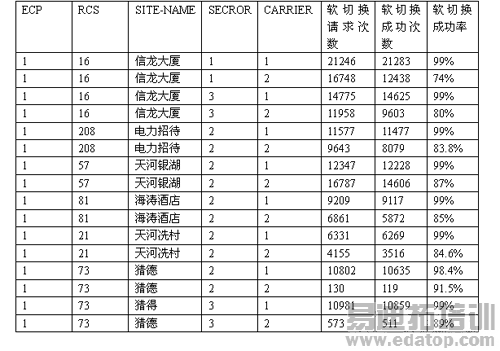

  (2)统计帝景苑周围基站的软切换成功率:

  我们统计2月25日帝景苑周围基站的相关数据



  (3) 现场测试:

  我们在现场进行了测试,在通话状态下,由201频点向283频点切换100次,没有发生掉话现象,且通话正常。

  四、原因分析及结论

  1、最大的疑问是:201手机先切换到自己扇区的283上,再进行软切换到对方的283上还是直接从本基站的201频点直接切换到对方基站的283频点?
从路测信令分析来看,切换过程没有出现其他信息,直接从本身的201频点切换到对方的283频点。由于朗讯的伪导频试验即将开始,我们同朗讯工程师将继续讨论这个问题。

  2、统计的角度来分析

  手机从A基站1扇区的201向B基站的283切换过程。

  (1) 手机向A基站报告PSMM消息,A基站向B基站发出软切换请求。此时A基站向B基站发出软切换请求,A基站201频点1扇区的计数器pcarrvo2增加一;

  (2) 系统从数据库中发现B基站的201只是Pilot only carrier,所以A基站向手机发出EHDM消息;

  (3) 手机按照命令完成handdown to 283 carrier at B cellsite,这时手机不会向A基站的201频点发送handoff_completion message。所以A基站201频点1扇区的计数器pcarrvo4 并不会增加,导致统计方面软切换成功率低。

  由上面的实验和分析我们可以得出下面的结论:在统计上伪导频周围基站的201频点的软切换成功率确实比较低,但是不会影响用户感受。

在实验过程中,我们选择了具有代表性的室外站珠江检疫和室内站帝景苑,由此我们也可以类推其它伪导频的基站也应该存在相似的问题。

  五、下一步的工作

  1、基站版本升级:目前使用的是cell21版,3月会升级到cell22版,在22版中关于切换的计数器增加了很多,有助于我们更加清晰地分析问题;

  2、朗讯的伪导频试验:和朗讯一起研究伪导频的真正工作方式,对统计的影响。

作者:董 明(中国联通广州分公司)   来源:《网络通信世界》
