基于软件无线电技术的数字调幅广播系统

　　摘要：数字广播是继调幅广播、调频广播之后的第三代广播方式，它的出现标志着广播系统正由模拟向数字体制过渡。目前比较成熟的数字调幅广播（DAB）技术被认为是近期发展的重点，本文介绍了一种基于软件无线电技术的DRM系统，该系统就可以实现从当前的模拟广播到数字广播的平滑过渡。

　　关键词：数字广播 软件无线电 世界数字广播（DRM） DAB

　　1 数字调幅广播技术的发展

　　1.1 广播技术的发展

　　从20世纪二十年代开始，商业广播先后在美、苏、英、德、法、中等国开播，在此后的近百年时间，广播作为重要的传媒工具，受到各国的重视。广播无后经历了中波调幅、短波调幅、调频、调频立体声几个阶段，表1罗列了部分国家的广播发展情况。

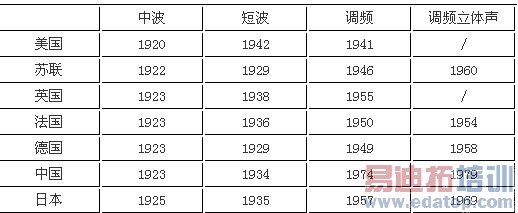

表1 世界主要国家的广播发展情况


　　1．2 调幅广播的优势

　　尽管调幅广播的带宽只有9kHz或10kHz，音质无法与调频立体声相比，但是由于调幅广播发展时间最久，全球标准统一，在任何地方购买的收音机在全球各地都能使用，接收工具简单，而且可以方便地进行室内、外的便携接收与车、船中的移动接收。因此至今它仍然是世界上使用最广泛的广播媒体。

　　短波国际广播则由于在国际交往中的极端重要性与最适合对象为财力处于中下层的听众，所以各国仍继续大量投资支持短波业务。

　　今天，世界上有160多家国际广播电台在进行着无形的“星球大战”。美国之音（VOA）的一项研究甚至认为：未来40年没有其它媒体能以相同的优点替代。据统计，全世界现在已有3333座短波发射台，12590府中波发射台，25亿台调幅收音机，其中7亿台可收短波广播。

　　1.3 DRM的产生

　　由于调制广播的竞争，音、视频数字化的发展，传媒手段的多样化和九十年代开始的全球数字化浪潮，使许多广播机构认识到，调幅广播必须数字化才能适应竞争日益激烈的传媒环境，纷纷开始了数字调幅广播的试验。



　　德国电信（DT）从1994年11月开始进行数字中被广播的试验。法国汤姆喀斯特（Thomcast）公司则从1995年起斥巨资进行数字调幅广播系统的开发，并从1996年6月起演示了它的天波（SKYWANE）2000系统，到1998年4月，研制中的数字调幅广播系统已至少有6个。

　　1994年，电联曾要求各成员国提出数字系统的建议，并建议建立一个世界性的集团以评估不同的方案，最终提出单一的建议由电联推荐各国使用，由此诞生了DRM。DRM的全称是Digital Radio Mondiale，其中Mondiale为法文，即“世界数字广播”集团（Consortium）。DRM于1998年3月在中国广州宣告成立。到2002年2月，DRM已有来自27个国家的正式会员（Full members）47个，和非正式会员（Associate members）25个。

　　1.4 国内外数字调幅广播技术发展情况

　　目前，欧洲和北美的一些国家均研制了DRM接收设备，这些接收设备更接近于专业接收设备，主要采用计算机插板方式，绝大多数的解调、解码工作均由基于DSP和计算机CPU的软件完成，它们具有便于软件更新，可以方便适应不同标准和新业务，便于在线测试，可以方便地使用各种分析工具等优点。同时具有体积大（一般需计算机，也有较小的），功耗大（普通干电池无法满足工作），不兼容原有设备等缺点。客观地讲，这些设备只能算作实验性质的设备，不具备投放市场的能力。

　　我国在数字广播领域与国际完全同步（DRM集团在我国成立足以说明），国内已经有了类似的产品，水平与国外产品没有明显珠差距。



　　1.5 DRM技术发展的机遇与挑战

　　DRM系统已基本成熟，即将进入实施阶段。但是，一项新技术能否在全球推广，技术本身的先进性与可行性虽是前提，却远非决定因素，市场条件和消费者的接受程度十分关键。历史上已经有不少成功的经验与失败的教训，DRM也把实施问题看作为严重挑战，还把影响国家或地区一级启动新技术的因素归纳为以下几点：①技术变更的步伐；②进口或出口控制；③市场成熟性；④财富或个人可支配的收入（PDI）；⑤法规；⑥消费者是否是新技术的早期采用者。

　　为使DRM取得成功，需要处理好三个关键性因素，即广播机构/网络运行者、接收机制造商与听众之间的关系。可以列出以下的实话依赖关系表（见表2）。

　　表2 实施依赖关系表


　　1．6 DRAM在我国发展的前景

　　我国是AM广播的大国，新世纪开始实话的西部创新工程还将进一步扩大AM广播的规模，提高广播覆盖率与改变边远地区空中秩序。

　　1998年的广州会议已注意到了中国这样的大国不容易由调频（FM）广播覆盖（注：中国的陆地面积与欧洲大致相当，比美国本土大200万平方公里，中国最小的浙江省相当于比、荷、丹三国的总和，新疆则相当于三个欧洲大国德、法、西的总和），因而数字调幅广播具有很大的市场。由于许多重要的国际广播机构一直积极参与DRM的活动，今后这些机构很可能较早地开始数字化的短波国际广播，从而使他们的国际广播效果大大改善与具有良好的抗干扰性。



　　我国虽然从1997年起就一直关注与跟踪数字AM广播的发展，北京广播学院还进行了计算机模拟试验。但鉴于DRM很快进入实话阶段，美国开发与评价IBOC DAB技术有较大进展，日本也参加了DRM，因此应该更加积极地创造条件，早日 在我国开展相应的实验室与现场测试，积累自己的数据（中国地形复杂，横跨寒、温、热三带，电离层条件也不同），并争取有自己的知识产权，还要利用作为国际电联与亚广联成员的条件和参加各种国际会议与相关活动的机会，积极了解国际新进展，调整与确定发展我国数字声音广播的方针政策与计划日程，积极维护中国在二十一世纪数字调幅广播领域的权益。

　　2 软件无线电技术的发展

　　软件无线电技术是近年来新兴的一种技术，它最早由MITRE公司的约瑟夫·米托拉（Joseph.Mitola）在1992年5月“美国远程系统会议（National Telesystems Conference）”上提出。该项技术一经提出就在世界上产生了重大影响，受到了各方的高度重视。

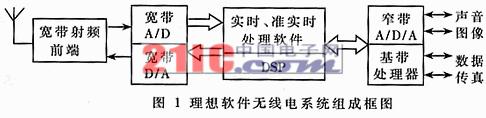

　　软件无线电技术的核心思想是软件无线电技术将宽带的A/D变换器尽可能的靠近射频天线，即尽可能早的将接收到的模拟信号转化为数字信号，最大程度上通过DSP软件来实现通信系统的各种功能。图1为理想软件无线电系统组成框图。

　　作为软件无线电技术载体的软件无线电电台是“用软件定义波段、调制方式、信号波形的电台。信号波形由数字信号采样产生，用宽带的数模转换器转换成模拟信号，可能还要由中频上变频到射频。类似地，接收机使用宽带的模数转换器获得该软件无线电电台节点所有波段的信号。接收机用通用处理器上的软件完成信号的提取，下变频和解调。”（约瑟夫·米托拉给软件无线电电台做的定义。）

　　理想的软件无线电电台应该拥有在全频带工作的能力，具有极大的灵活性，任何功能的改变或增加都可以通过软件升级来完成。由于实际条件的限制，比如宽带前端射频模块的性能不够理想、宽带A/D/A的工作带宽和采样速率有限、DSP的处理能力不足、总线数据受限等，导致在目前的技术条件下无线实现上述理想软件无线电系统。为了使得软件无线电技术可以应用于实践，就在理想软件无线电系统的基础上增加了若干限制条件，使得软件无线电牺牲了一些灵活性，换来了可实现性。



考虑到DRM目前的牺牲性，为了减小研发的风险，可以考虑采用软件无线电技术研制发射接收设备，在目前模拟数字混合暑期可以兼容原有的模拟设备，随着社会的发展，当DRM技术成为主流技术时通过软件升级就可以将用于兼容的资源专用作数字广播质量的提升，从而最大限度的保护用户的利益。

　　3 基于软件无线电技术的DRM系统

　　3.1 DRM的主要标准介绍

　　2001年4月4日ITU已通过DRM的标准建议书为ITU-RBS.1514,2001年9月通过欧洲标准为ETSI TS 101 980 V1.1.1。单个调幅频道码率可达24kbps，双频道可达72kbps。在ETSI TS 101 980 V1.1.1标准中，主要规定了了频道使用模式、信源泉编码方式、复用情况、信道编码与数字调制方式等内容。

　　具体来说DRM信号有三种频道使用模式：半个频道、一个频道和四个频道。半个频道的模式可以用作模拟和数字同播，作为模拟和数字广播的平滑过渡的方法。信源编码推荐了四种方式：MPEG-4 AAC（高级音频编码），MPEG CELP（刺激线性预测编码），MPEG HVXC（谐波矢量刺激编码），SBR（频带复制编码）。复用情况比较复杂，包括信道复用、帧复用、业务复用、数字复用等。信道编码与数字调制方式包括扰码生成多项式（x9+x5+1）、TCM编码方式采用删除卷级码与QAM调制结合的方式，交织深度分为短交织（交织长度为0.4s）和长交织（交织长度为2s），数字调制方式采用OFDM和QAM调制。

　　3.2 国外同类产品（SKYWAVE2000）的性能

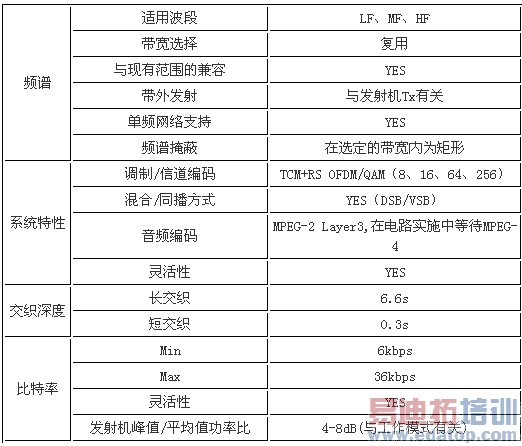

　　SKYWAVE 2000采用的基本技术情况如表3所示。

表3 SKYWAVE 2000采用的基本技术情况

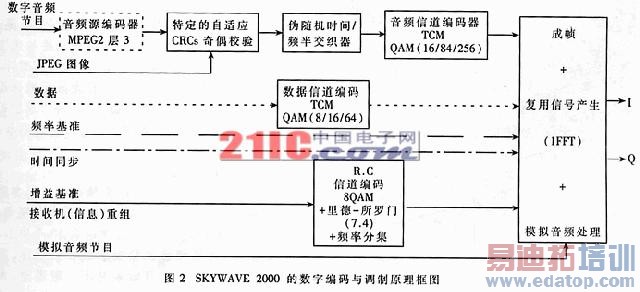

SKYWAVE 2000的数字编码与调制原理框图见图2。

　　3.3 基于软件无线电技术的DRM系统接收机

　　鉴于广播的特点：带宽窄，一般为9kHz～10kHz；信号动态范围大，短波波段的动态范围高达120dB以上。在软件无线电电台选用实现方案方面必须予以考虑。根据文献[2]的论述，选择了基于中频采样技术的体系结构：在A/D/A与天线之间增加一个宽带变频模块，将全频带的信号变频为一个固定的中频，通过对该中频处理实现预定的功能。图3所示为中频采样软件无线电系统的组成框图。

　　3.4 基于软件无线电技术的DRM系统发射机

　　由于广播自身的特点，相比于接收机，发射机的研制更为复杂。基于软件无线电技术的DRM系统发射机由三个较为独立的子系统：数字编码与调制子系统、模拟处理子系统和发射子系统组成，其组成框图及相互关系见图4。

　　数字编码与调制子系统主要负责数字信号处理和幅度、相位的计算；模拟处理子系统负责将I、O的基带复信号变换到无线发射频率的调相信号或幅相信号；发射子系统实现功率放大及信号发射。



　　3.5 基于软件无线电技术的DRM系统工作原理

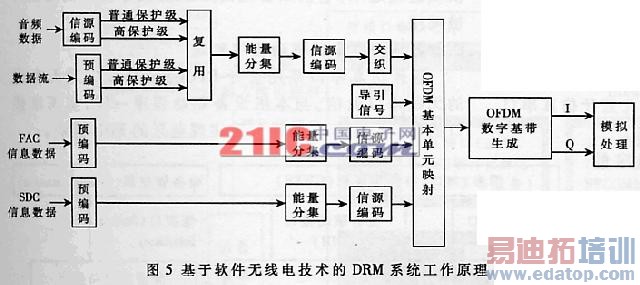

　　基于软件无线电技术的DRM系统工作原理如图5所示：

　　图5中，信源编码、复用、能量分集、信道编码、交织、数字基带的OFDM映射部分的功能将在数字编码与调制子系统中利用计算机的处理器、DSP处理器以及专用芯片等通过软件编程来实现。而无线射频信号的生成、稳定载波的产生等模拟处理功能将在模拟处理子系统中通过DDS、I、Q调制器等技术或专用器件实现。

　　数字广播领域市场广阔，具有很好的发展空间，目前世界各个主要发达国家都在此领域投入了相当的人力、物力、财力。我国在这一领域的研究水平与国际同步，更不能放弃这一优势。

　　软件无线电技术一经提出就被认为是无线电领域的一场革命，近年来“软件无线电”的思想已经渗透进入了仪器仪表、自动控制、信号处理等诸多领域。我国在这一领域的研究也得取了显著的成果。

　　将软件无线电技术与数字广播技术结合在一起，对于数字广播技术发展和数字广播设备的推广具有巨大的推动作用。 作者：北京理工大学工程系 叶佩军 安建平   来源：电子技术应用
