GPRS数据传送服务的无线通信控制器设计

　　摘要：GPRS数据传送服务作为GSM网络的一种新业务，已得到越来越多的系统运营商和系统开发商的重视。以GSM网络作为数据无线传输网络，可以开发出多种前景极其乐观的各类应用。本文提出一个基于GPRS数据传送服务的通信控制器的设计，并详细阐述该控制器的实现原理。

　　关键词：通用分组无线业务 TCP/IP协议 协议栈

　　引言

　　能用分组无线业务GPRS（General Packet Radio Service）是在现有的GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。基于这种业务的各种应用也蓬勃发展起来。以GSM网络作为数据无线传输网络，可以开发出多种前景极其乐观的各类应用，如无线数据的双向传送、无线远程检测和控制等。典型的应用有：工业控制、环境保护、道路交通、商务金融、移动办公、零售服务等等。

　　GPRS允许用户在端到端分组转移模式下发送和接收数据，需不需要利用电路交换模式的网络资源；从而提供了一种高效、低成本的无线分组数据业务，特别适用于间断的、突发性的和频繁的、少量的数据传输，也适用于偶尔的大数据量传输。

　　本文设计的GPRS无线通信控制器（以下简称控制器），内嵌了TCP/IP协议栈，采用工业级的GPRS模块；适用于主机没有TCP/IP协议栈，但使用串口通信的情况，例如单片机数据采集传输系统。



　　1 GPRS网络数据的收发

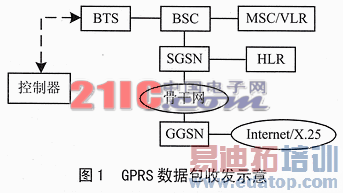

　　终端设备通过串行方式接到控制器上并与GSM基站通道，但与电路交换或数据呼叫不同。GPRS数据分组是从基站发送到SGSN节点，而不是通过移动交换中心MSC连接到语音网络上。SGSN与网关支持节点GGSM进行通信。GGSN对分组数据进行相应的处理，再发送到目的网络，如Internet或X.25网络，见图1。来自Internet、标识有移动台地址的IP包，由GGSN接收，再转发到SGSN，继而传送到移动台上。

　　控制器工作时，用户上位系统向控制器发送工作指令和数据，数据由IP模块进行了TCP/IP协议转换，打成IP数据包，再由MC35模块以GPRS数据包的形式发送到SGSN。

　　由于GPRS网络工作方式是以IP地址导址为基础的，所以目标服务器端并非接入控制器与终端设备进行连接，只需要简单接入Internet，并具备公网分配的IP地址即可。同时，因为GPRS终端产品本身由网络提供商动态地分配IP地址，在未进入连接待机状态时，其本身是不具备IP地址的（在连接中，模块的IP地址为移动骨干网内局域网IP，无法被公网服务器解析，动态分配的制度使获取比IP地址无意义）。因此在服务器与终端尚未建立连接前，目标服务器难以（可将短信转换为命令内容）对终端设备及控制器进行控制。必须先将控制器进行相应初始化，并由设备终端主动向服务器发送数据，进行连接。



　　2 控制器内部的硬件实现

　　控制器内部由四部分构成：嵌入TCP/IP的单片机系统、MC35模块、电源部分和外部接口部分。

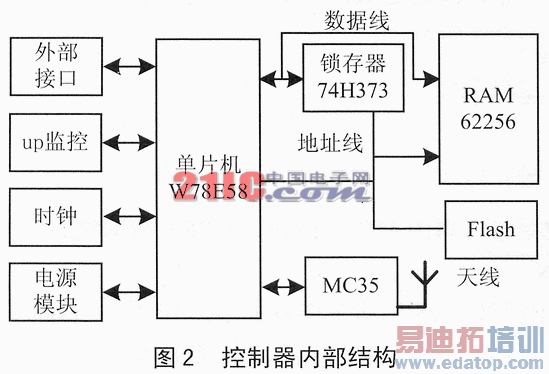

　　在设计时，考虑到双串口性能和高速的全静态CMOS设计，嵌入式单片机系统选用台湾Winbond的W77E58芯片作为MCU模块的处理器芯片。它是高速的、与MCS-51指令兼容的、没有多余指令周期的微控制器，在相同时钟频率下，运行同样的指令要比传统的8051快1.5～3.0倍。它完全是静态CMOS设计，工作电压为4.5V～5.5V，有32KB的片内程序ROM，内部有1KB SRAM，最高时钟频率可达40MHz；有双指针、双串口，13个中断源，3个16位定时器。单片机W77E58通过串口1直接与MC35模块相连接，完成对MC35模块的初始化和基于GPRS业务的数据收发功能；同时串口2扩展MAX232标准串口与其它嵌入式系统或PC机进行数据交换。图2是系统的硬件框图。

　　MC35模块是西门子公司生产的GSM双频GSM900/GSM1800无线模块。它支持2种操作模式：一种是电路交换数据模式CSD，支持语音、数据、SMS和FAX业务；一种是分组交换模式GPRS，采用多时隙，支持CS1-CS4编码。两者最大的区别是，GPRS传输数据时不需要再拨号。2种模式的选择通过AT指令来实现。MC35模块提供40线的ZIF接口方式。

　　电源部分为单片机系统和GPRS模块提供合适的电源。外部接口部分包括一个8脚数据接口、SMA（射频同轴连接器）天线接口、SIM（Subscriber Identity Module，用户识别）卡座接口。表1是各引脚的详细说明。

表1 外部接口引脚说明
[table]

功能	名称	引脚号	I/O	信号电平	注  释
强制复位	RST	1	I/O	当模块处于空闲或数据传输状态时，该引脚下拉至0.45V以下（需至少0.1mA的下拉能力），持续3.5s可使系统复位。该引脚同时还作为系统看门狗信号输出，可据此监视系统工作状态fout,min=0.16Hz fout,max=1.53Hz	正常情况下，该引脚处于看门狗信号输出状态并且输出电流很微弱（0.01mA），因此必须使其处于高阻状态；不得有外部上下拉电路
RS232	RXD	2	I	该组引脚系标准RS232电平信号，可直接与PC机连接	如果连接PC机上Internet网，则需要使用CTS和RTS，其它通信方式示不需要这两个引脚
	TxD	3	O
	CTS	4	O
	RTS	5	I
	SGGND	8	0	SGGND是RS232信号地，在模块内部与GND相连
RS485	A	6	I/O	该组引脚系标准RS485电平信号，模块内部已加120匹配电阻	模块内部光电隔离电路
	B	7

[/table]

　　为使控制器运行稳定可靠，对其看门狗电路进行了精心设计。

　　3 控制器的软件接口

　　在本设计中，需要利用TCP/IP协议来完成GPRS业务数据的打包和解包。由于W77E58资源有限，怎样在有限的资源上完成必需的功能，就是嵌入式TCP/IP协议实现的关系所在，也就是合理地简化协议。

　　TCP/IP协议是一个为广域网（WAN）设计的标准协议套件，可以用一个分成四个层次的模型来描述：数据链路层、互联网层、传输层和应用层。其分层模型及协议如表2所列。

表2 TCP/IP协议结构
[table]

应用层	HTTP、Telnet、FIT、SMTP、SNMP
传输层	TCP、UDP
互联网层	IP、ARP、RARP、ICMP、IGMP
数据链路层	Ethernet、X.25、SLIP、PPP

[/table]

　　应用层（application）负责处理特定的应用程序细节，在本系统中只实现HTTP协议。

　　传输层（transport）主要为2台主机上的应用程序提供端到端的通信。TCP协议是为2台主机提供高可靠性的数据通信，这里采用TCP传输控制协议。

　　互联网层（Internet）的功能是寻址、定址、数据打包和安排路径。Internet所有的数据都以IP数据报格式传输，其最大特别是提供不可靠的和无连接的数据包传送服务。在GPRS业务中，每一次链接都会具体分配一个IP地址，因此用ARP/RARP协议完成IP地址与物理地址的映射（即地址解析），用ICMP协议判断网络是否连通。

　　数据链路层（link）的任务是把要发出的帧送到线路中去，把要接收的帧从线路中取出来。GPRS业务是采用IP Over PPP实现数据终端的接入。这部分功能由单片机控制MC35模块，采用PPP协议实现。

　　数据打包处理程序处理数据时，每一层都把自己的信息添加到一个数据头中，而这个数据头又被下一层的协议包装到数据体之中。数据解包处理程序接收到GPRS数据时，把相应的数据头剥离，并把数据包的其余部分当作数据体对待。



　　在应用要求高的场合，通常需要支持完事的TCP/IP协议族，而在嵌入式系统中也是可以做到的；但是，考虑到成本和具体的应用场合，没有必要包括所有的TCP/IP协议族。可以看到，采用TCP/IP协议需要对它进行合理的裁剪，以满足小ROM系统的情况。

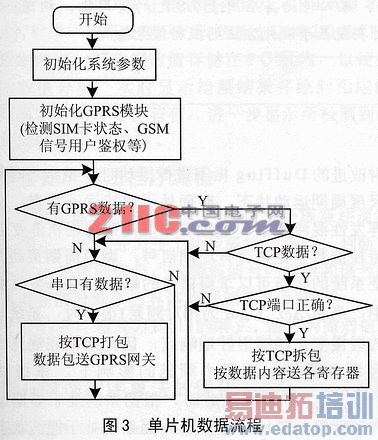

　　系统在利用MC35模块的GPRS业务浏览HTTP等功能之前，必须先激活GPRS网的PDP连接。单片机通过正确的AT指令和GPRS命令集对MC35模块进行初始化和数据的接收发送，其工作流程如图3所示。

　　单片机上电复位后，首先对MAX232进行初始化，完成与外接模块协商处理，如波特率、是否有奇偶校验等。接着，通过串口1对MC35模块进行初始化，检查诸如SIM卡情况、GPRS网络覆盖情况、信号情况等。接下来，进行中断扫描，监控是否有数据到来。有关数据时，如果是外部数据，就启动数据打包处理过程；如果是GPRS数据，就启动数据解包处理过程。如果没有数据，系统则进入节电模式。在数据打包处理过程中，如果检测到系统的信号不好，网络连接不畅通，或者不是GPRS网络覆盖区，将进行数据发送缓存处理，同时将数据放进发送队列等待发送。

　　结语

　　本文采用嵌入式TCP/IP协议，在高速的8位微控制器上实现了对MC35模块的控制，并实现了GPRS业务的数据传输功能；具有外围器件少、电路简单、系统成本低等优点。本文设计的GPRS无线通信控制器，自2002年1月份起，在广东省东莞市的环保污水综合处理系统中使用至今，运行效果良好，实践证明，产品工作稳定、可靠。
作者：电子科技大学 卢满怀   来源：单片机及嵌入式系统应用
