基于GPRS的SOCKET通信的应用研究

　　摘要：SOCKET通信是目前常用的通信方式之一。文中以8位单片机AT89C52作为微控制器，它利用自带的异步串口与电平转换芯片MAX232和GPRS模块连接，使用AT命令对GPRS模块LT8030进行控制，从而实现SOCKET通信。详细介绍SOCKET通信中要用到的AT命令，并给出实现SOCKET通信的完整程序。

　　关键词：SOCKET通信 GPRS 串行通信 AT命令

引 言

　　GPRS（General Packet Radio Service）是通用分组无线业务的简称，是一种以全球手机系统（GSM）为基础的数据传输技术[1]。GPRS网不但具有覆盖范围广、数据传输速度快、通信质量高、永远在线和按流量计费等优点，而且其本身就是一个分组型数据网，支持TCP/IP协议，无需经过PSTN（公用电话交换网）等网络的转接，可直接与Internet网互通。因此GPRS业务在无线上网、环境监测、交通监控、移动办公等行业中具有无可比拟的性价比优势。

　　在网络设置中有HTTP、SOCKET等类型。SOCKET是建立在传输层协议(主要是TCP和UDP)上的一种套接字规范，它定义两台计算机间进行通信的规范（也是一种编程规范）。如果说两台计算机是利用一个通道进行通信，那么这个通道的两端就是两个套接字。套接字屏蔽了底层通信软件和具体操作系统的差异，使得任何两台安装了TCP协议软件和实现了套接字规范的计算机之间的通信成为可能。

1 系统组成

　　系统的组成如图1所示。该系统利用现有的GPRS网络，单片机通过串口对GPRS模块进行收发控制，实现SOCKET通信。

　　系统各部分的说明如下：

　　① 单片机采用了AT89C52，它带有一个串口；

　　② GPRS模块。本文以利事达信息技术有限公司开发的GPRS模块LT8030[2]为例。LT8030内嵌了完整的TCP/IP协议栈，包括TCP、UDP、FTP、SOCKET、Telnet、POP3、SMTP、HTTP等，为用户提供了更简单的网络接口。LT8030采用的GPRS技术，无缝覆盖、永远在线且按流量计费，紧密结合产品应用领域所遇到的实际问题，进行全面的优化和升级，使产品开发变得更容易、更快捷。它采用标准的RS232 接口，用户可以通过单片机或其他CPU的UART口，使用相应的AT命令对模块进行控制，达到使其产品可以轻松进入GPRS网络的目的。

　　③ 服务器。建立SOCKET连接必须具有公网的IP地址，故应保证服务器中心计算机连接到Internet并且取得公网IP地址。在单片机对GPRS模块控制之前，服务器端需运行SOCKET端口监听程序（此监听程序一般是现成的），并且设为监听状态，端口号也要设定，例如port：1024。

2 单片机与GPRS模块的连接

　　单片机与GPRS模块一般采用串行异步通信接口，通信速度可设定，通常为9600 bps。采用RS232电缆方式进行连接时，数据传输的可靠性较好。单片机通过电平转换电路与GPRS模块连接，电路比较简单，电路原理图如图2所示。所涉及的芯片MAX232用于串行通信接口与232通信接口之间的电平转换[3]。

　

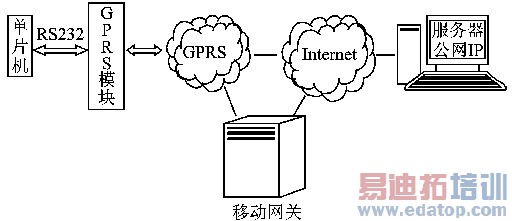

　　　　　　　　　　　　　　　　　　　图1系统组成框图

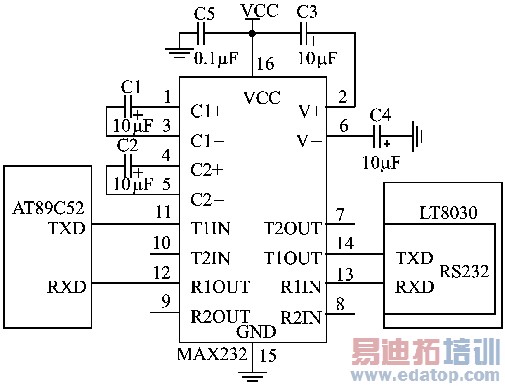

　　　　　　　　　　　　图2单片机与GPRS模拟连接的电路原理图

　　MAX232的T1IN、T2IN、R1OUT、R2OUT为接TTL/CMOS电平的引脚；T1OUT、T2OUT、R1IN、R2IN为接RS232电平的引脚。TTL/CMOS电平的T1IN、T2IN引脚应接AT89C52的串行发送引脚TXD；R1OUT、R2OUT应接AT89C52的串行接收引脚RXD。与之对应，RS232电平的T1OUT、T2OUT应接GPRS模块的接收端RXD；R1IN、R2IN应接GPRS模块的发送端TXD。

　　现选用其中一路发送/接收,R1OUT接AT89C52的RXD，T1IN接AT89C52的TXD,T1OUT接GPRS模块的RXD, R1IN接GPRS模块的发送端TXD。因为MAX232具有驱动能力，所以不需要外加驱动电路。

3 建立SOCKET连接的命令

　　下面对SOCKET通信中要用到的一些AT命令[2]进行说明。

　　3.1 基本设置

　　① GPRS ISP 码。
　　AT+IISP1=*99***1# //全国通用

　　② 登录用户名。
　　AT+IUSRN=WAP//GPRS网络登录名

　　③ 登录密码。
　　AT+IPWD=WAP// GPRS网络登录密码

　　④ MODEM 类型。
　　AT+IMTYP=2 //定义GPRS MODEM

　　⑤ 初始化命令。
　　AT+IMIS=“AT+CGDCONT=1,ip,CMNET”

　　⑥ 域名服务器。
　　AT+IDNS1=211.136.18.171
　　//DNS服务器地址，全国通用

　　⑦ 扩展码（XRC）。
　　AT+IXRC=0

　　3.2 SOCKET设置

　　① 建立一个TCP通信。
　　AT+ISTCP：218.66.16.173,1024
　　建立SOCKET连接，218.66.16.173为应用服务中心计算机端IP地址（实际地址由实际情况决定），1024 为端口号（端口号由中心SOCKET端口监听程序设置决定）。 如果连接成功，LT8030返回I/xxx。xxx为LT8030中本次SOCKET连接的句柄号。中心监听程序会显示连接的终端IP地址。如果连接失败，LT8030返回I/ERROR(xxx)。xxx为错误代码。

　　② 发送数据。
　　AT+ISSND%：xxx,：
　　发送数据，xxx为句柄，为要发送的字符长度，为要发送的数据。发送成功后，在中心端可看到终端发送的数据。最多一次能够发送5K以下的数据。

　　③ 查询SOCKET状态。
　　AT+ISST：xxx
　　查询SOCKET状态，xxx为句柄。 LT8030返回I/。如果= 000，表示该端口连接正常；如果≥1，LT8030通过该端口从中心接收存在Buffer 里的字节数；如果<0，则SOCKET错误。

　　④ 接收数据。
　　AT+ISRCV：xxx
　　xxx为句柄。该指令会读取LT8030通过该句柄从中心接收到的，存在Buffer 里的数据；Buffer最大可存储30K的数据。

　　⑤ 关闭SOCKET通道。
　　AT+ISCLS：xxx
　　关闭SOCKET通道，xxx为句柄。

4 程序的设计　　

　　根据单片机与GPRS模块通信协议的约定，单片机串行口设为方式1，波特率为9 600 bps，8位UART，1位起始位，1位停止位，无奇偶校验。上电后，首先向GPRS模块发送基本设置命令，即ISP码、用户名及用户密码帧等，其中ISP码必须为“*99***1#”，用户名和用户密码可以任意设置，但不能为空。在使用LT8030 GPRS 上网功能之前，必须正确设置这些参数。参数一旦设置后，即永久保存，以后无需重新再设( 以上设定为LT8030C出厂时的默认参数)。然后向GPRS模块发送SOCKET设置帧，如成功，则点和点通信环境已建立，接着就调用发送数据帧。

　　开机上电后，程序在主函数中运行，单片机进行初始化。初始化包括设置串口工作方式、波特率，并初始化变量参数和标志位。

　　编著注：实现SOCKET通信的完整程序，见本刊网站（www.dpj.com.cn）。

结语

　　随着计算机和通信技术的进步,当今社会的生产正朝着高效、准确和稳定的方向发展,这对数据传输的实时性、可靠性、信息量提出了更高的要求,为此介绍利用GPRS模块实现SOCKET通信的系统。本文采用内嵌TCP/IP协议的GPRS模块LT8030，在8位微控制器AT89C52上实现了对LT8030的控制，并实现了基于GPRS的SOCKET通信功能，具有外围器件少、电路简单、系统成本低等优点。

　　　　　　　　　　　　　　　　参考文献

1 J R (Bud)Bates. 通用分组无线业务（GPRS）技术与应用. 朱洪波，等译. 北京:人民邮电出版社,2004
2 利事达信息技术有限公司.LT8030介绍
3 胡伟,季晓衡.单片机C程序设计及应用实例. 北京:人民邮电出版社,2003
4 张毅刚,彭喜元,等.MCS51单片机应用设计.哈尔滨:哈尔滨工业大学出版社,2002

余琴:研究生，主要从事智能仪器设计与嵌入式系统方向的研究。
赵振华:研究生导师，副教授，主要从事智能仪器设计与嵌入式系统方向的研究与教学。
作者：武汉工程大学 余琴 赵振华   来源：单片机及嵌入式系统应用
