大唐高鸿接入层网络解决方案

　　3G网络包括WCDMA、CDMA2000、TD-SCDMA三种网络制式，WCDMA的商用版本为R99和R4，其中R99版本的WCDMA需与GSM网络结合，无线网部分RNC与NodeB之间通过ATM技术组网，语音业务和数据业务以ATM信元承载。R4版本；无线网部分和核心网PS分组域与R99相似。CDMA2000在接口和传输模式上与WCDMA R99版本区别不大， CDMA2000 EV-DO则相当于WCDMA的R99版。TD-SCDMA作为我国提出的3G标准，在技术上有一定的继承性和先进性，预计将在国内3G网络上取得一定的应用，其接口方式和传输与R99版本的WCDMA没有太大区别。因此，WCDMA的接口方式和对传输电路的需求具有一定的普遍意义。本文从WCDMA来阐述大唐高鸿的解决方案。

　　3G网络业务对传输网络的资源需求：

　　从当前成熟的技术版本和厂家提供的3G产品来看，对3G传输接口类型的要求都是基于ATM的接口。NodeB与RNC之间的接口类型主要包括El/T1 IMA口、STM-1接口，也有STM-4接口；RNC与MSC之间的接口为STM-1接口、STM-4接口，也有IMA接口。由此可得出结论，对于3G边缘传输网接口需求集中在基于ATM的El/T1 IMA口、STM-1接口，也有STM-4接口口，3G接入层网络将主要承载NodeB与RNC之间电路需求，采用基于ATM的接口类型，承载的业务由原来的以话音为主变为以宽带数据业务为主，业务带宽需求量大大增加，而且具有突发性的数据业务将占据主导地位。由此可见，为满足3G业务的传输需求，接入层传输网络应演进成为具备支持ATM业务接入能力、能够实现带宽共享和流量汇聚的大容量传输系统。针对3G网络的业务的需求，在ATM技术领域有深厚的经验的大唐高鸿公司旗下：AM100-E产品可以很好的解决3G网络的传输需求。

　　面向3G的接入层网络解决方案：

　　由上述可以看出，面向3G的接入层传输网络承载的业务接口主要有两种类型：E1 IMA接口和STM-1 ATM接口。不同的接口选择对接入层传输网影响较大，为满足3G业务需求，对于接入层网络大唐高鸿提供如下解决方案：

　　采用IMA E1接口的传输解决方案：

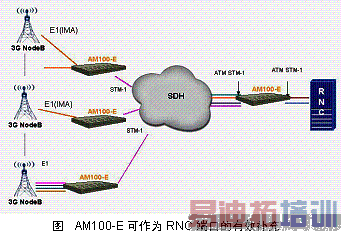

　　RNC侧提供IMA E1接口与NodeB的IMA E1相连。这种方式对现有传输网络的影响最小，只需提供简单的E1电路传输，但在RNC会有大量的2M接口，成本和维护压力巨大，由于IMA机制的限制，一般需预留大量E1端口用于扩容，RNC的投资费用很高。而且，虽然对于传输网络接口不需要进行升级改造，但由于多个NodeB间的带宽无法实现共享，传输带宽需求也很大。目前接入层网络大部分采用SDH 155/622M设备组网，采用环形、星型结合的网络结构，每个环网上接入的基站数量较多，采用该方式必将需要对现有网络进行大规模扩容，而且由于SDH网络无法实现带宽共享及业务汇聚，传输资源利用率很低。AM100-E可作为RNC E1和STM－1接口资源不足的补充产品成为3G网络中的一分子。一台AM100-E可提供最多26个STM-1接口、128个E1端口。在RNC IMA端口和STM-1端口不够的情况下，AM100-E较高的端口密度正好可以弥补这一不足（见图）。

　　

　　该方案利用AM100-E丰富的IMA E1和ATM 155M端口，可灵活部署在3G传输网络的汇聚层或接入端，经SDH网透传，可有效节约传输资源、节约RNC侧端口资源。

　　大唐高鸿不断追求技术的进步和发展，与现有的SDH设备、数据传输设备兼容，提供经济、开放、可扩展的网络结构，满足3G不断扩容的需求。同时AM100-E也在针对不同的3G网络环境制定不同的网络方案，在任意一种3G网络中大唐高鸿的AM100-E都能够胜任传输的重任。
作者：姜鸿波　大唐高鸿数据网络技术股份有限公司   来源：赛迪网
