H7100 GPRS无线DDN透明传输通信系统

1. 概述

　　GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。GPRS采用与GSM同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的TDMA帧结构，这种新的分组数据信道与当前的电路交换的话音业务信道极其相似。因此，现有的基站子系统(BSS)从一开始就可提供全面的GPRS覆盖。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源。从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、少量的数据传输，也适用于偶尔的大数据量传输。

　　GPRS理论带宽可达171.2Kbit/s，实际应用带宽大约在40~100Kbit/s，在此信道上提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。

　　GPRS是一种新的移动数据通信业务，在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线IP或X.25服务。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用，数据传输速率高达160Kbps。使用GPRS技术实现数据分组发送和接收，用户永远在线且按流量计费，迅速降低了服务成本。

　　深圳市宏电技术开发有限公司开发的H7000无线DDN系统为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。主要针对电力系统自动化、工业监控、交通管理、金融、证券等部门的应用，利用GPRS网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。

H7000 GPRS无线DDN系统包括：

　　H7111 GPRS DTU：串行数据接口，TTL电平，内置式，适用于各种应用的二次开发；

　　H7112 GPRS DTU：RS-232/422/485接口，外置式，适用于工业监控、交通管理、自动售货机、移动银行等应用；

　　H7118 GPRS DTU：RS232/422/485接口，高性能、工业级，外置式，适用于使用环境恶劣的各种工业监控、交通管理、气象等应用；

　　H7161 GPRS DTU：以太网接口，使用于中小企业和分支机构的共享上网，组成企业内部虚拟专用网；

　　H7031无线数据中心服务器：用户数据中心，收发CDMA数据和协议转换，采用Internet虚拟或CDMA接入方式；

　　H7036无线数据中心路由器(嵌入式平台)：用户数据中心的协议转换和数据转发，可采用宽带网络或GPRS/CDMA接入方式与GPRS/CDMA DTU进行数据通信和协议转换，并通过以太网接口与数据中心服务器进行通信。

　　注：DTU = Data Termination Unit

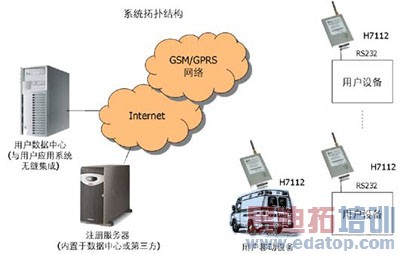

系统应用与组网框图参见下图：
