关于3G网络话务路由选择方式的探讨
录入：edatop.com 点击：
摘要 2004年下半年笔者曾参与我国北方某省通信公司3G核心网规划建设方案的制定工作，就此谈一谈看法，供大家参考。
关键词 3G 话路网 网络结构 路由选择
种种迹象表明，我国3G许可证很可能在今年发放。根据目前技术、设备和建网思路的发展，电信或网通公司作为我国传统的固定话音网络/业务运营商，在进行3G核心网建设规划时，如果以3GPP WCDMA R99版本为主，很可能会采用“大本地网”的概念进行电路域核心网元设备的布局。在此前提下，如何在各种不同场景下确定话务路由选择方式就成为必须考虑的问题。并且从另一个角度讲，话务路由方式的讨论也是对3G核心网电路域网络结构合理性的一次验证。笔者曾于2004年下半年参与北方某省通信公司3G核心网规划建设方案的制定工作，现就此谈一谈自己的看法，供大家参考。
1、省内3G话路网网络结构
1.1 3G话路网络组织原则
首先，讨论话务路由选择方式的前提是确定3G核心网电路域的网络结构，假设2005年开始进行3G网络建设，确定如下的网络组织原则：
新建3G交换机MSC设备中，MSC的设置将打破行政区划，采用软覆盖方式。即根据各个本地网3G用户预测，一个MSC设备将覆盖多个本地网(扩大的本地网概念)。
利用现有长途交换网的DC1兼做省内3G网络的汇接局。省内3G交换网采用2层网络结构，MSC以负荷分担的方式直接连接到本省的一对DC1；同时升级省内的一对DC1，使其满足兼做3G网络汇接局的功能要求；初期MSC之间不开设直达电路，由DC1进行转接；视业务量的增长情况再考虑开设直达电路。
初期由MSC兼做GMSC，MSC/GMSC与所覆盖区域内的所有自己的本地汇接局开设直达电路，疏通公司内部3G网络与固定网络间的话务。
由于初期MSC/GMSC与其他运营商网络的互通话务量都较少，为减少网间互联点和互联电路群，提高网间电路利用率，减少网间互联谈判的工作量，建议初期3G网络与其他运营商网络的互通通过现有关口局转接，由于此时的关口局承担3G网、固网等与其他运营商各业务网间的互联互通，我们可以称之为综合关口局。由于综合关口局没有GMSC功能，对3G网络而言，只是起一个话务转接点的作用，所以不需要对现有关口局设备进行升级改造，也不会影响现有业务的互联互通。
1.2 3G话路网网络结构
根据上面确定的省内3G话路网组网原则，假定在省内两个中心城市A市和D市中各放置一个3G MSC设备，分别覆盖三个本地网：其中A市MSC设备覆盖A、B、C三个本地网，D市MSC设备覆盖D、E、F三个本地网。则省内3G话路网结构和3G话务网与其他业务网互联互通示意分别如图1、图2所示：
图1 省内3G话路网网络结构示意图

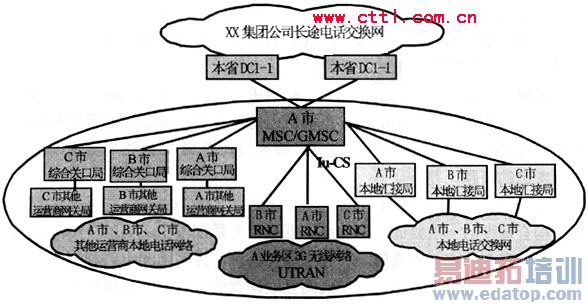

图2 3G话务网与本地其他业务网互联互通示意图(以A市为例)
MSC软覆盖多个本地网并且由MSC兼做GSMC。长途交换网结构由MSC/GMSC直接连接至省内DC1；与原有固定电话网的网间互通由MSC/GSMC直接连接至软覆盖的区域的各本地网的汇接局；与其他运营商网络的网间互通经过综合关口局再连接至其他运营商的关口局。
2、话务路由的选择方式
讨论3G核心网电路域话务路由的选择方式，目的在于验证前面话路网的组网结构是否合理。笔者拟分为三种类型进行讨论。
●3G网内用户间的呼叫路由。
●3G用户与本运营商固定电话用户间的互通。
●3G用户与其他运营商用户间的互通。
不同业务网间互通的话务路由遵循如下原则：
——同一运营商的网间互通遵循“发端入网”；
——不同运营商的网间互通遵循“收端入网”。
其中，A业务区是指A市MSC/GMSC所覆盖的地区(上图所示为A、B、C三个本地网)；A业务区内3G用户包括漫游入该业务区的本公司3G用户。省内其他业务区内3G用户或其他省的3G用户包括从其他业务区漫游至该地的本公司3G用户。下面分三种类型(17种情形)分别进行讨论。
2.1 类型一：3G网内用户间的呼叫路由类型一共分为5种情形。
(1)某业务区内3G用户呼叫本业务区内3G用户(参见图3)
图3
A市MSC/GMSC根据信令消息中被叫用户的位置信息，将话路接至被叫移动用户。话务路由为：A业务区内主叫3G用户→A市MSC/GMSC→A业务区内被叫3G用户，同时由MSC/GMSC设备根据话务路由判断是一次本地呼叫还是一次长途呼叫。
(2)某业务区内3G用户呼叫省内其他业务区内的3G用户(参见图4)。
图4
A市MSC/GMSC根据信令消息中被叫用户的位置信息，以负荷分担的方式将话路接至省内DC1，由省内DC1选路至省内D市的MSC/GMSC。话务路由为：A业务区内主叫3G用户→A市KSC/GMSC→省内DC1→D市MSC/GMSC→D业务区内被叫3G用户。
(3)某业务区内3G用户呼叫其他省业务区内的3G用户(见图5)；
图5
A市MSC/GMSC根据信令消息中被叫用户的位置信息，以负荷分担的方式将话路接至省内DC1，省内DC1经过其他省DC1至其他省的业务区。话务路由为：A业务区内主叫3G用户→A市MSC/GMSC→省内DC1→其他省DC1→某地MSC/GMSC→被叫3G用户。(情形3路由图与情形2类似，只是多了一次省际转接，此处略去。)
(4)省内其他业务区内3G用户呼叫某业务区内的3G用户；
话务路由为：D业务区内主叫3G用户?D市MSC/GMSC?省内DC1?A市MSC/GMSC?A业务区内被叫3G用户。(情形4的路由示意图为情形2的反向，此处略去。)
(5)其他省的业务区内3G用户呼叫某业务区内的3G用户。
主叫MSC/GMSC经本公司长途网络接至本省DC1，由省内DC1接至A市MSC/GMSC。路由为：主叫3G用户?其他省DC1?省内DC1?A市MSC/GMSC?A业务区内被叫3G用户。(情形5的路由示意图与情形4类似，多了一次省际转接。)
2.2 类型二：3G用户与本运营商固定电话用户间的互通
3G用户与本运营商固定电话网用户间的互通方式，可以有两种方式作为选择：一种是通过自己的汇接局互通，一种是通过自己的关口局互通。这两种方式没有本质区别，根据不同的运营方式选择。本节按照MSC/GMSC连接固定网汇接局的方式进行描述。同时对于长途电话的路由，在同一运营商的情况下，选择发端入网方式。
类型二共分为6种情形。
(1)某业务区内3G用户呼叫本业务区的固定用户(参见图5)
话务路由为：A业务区内主叫3G用户→A市MSC/GMSC→A/B/C市本地汇接局→A/B/C本地端局→被叫固定电话用户(此时要求3G MSC/GMSC能够识别判断出软覆盖区域内不同本地网的区号。)
如果软覆盖业务区内的3G用户拨打未加区号的本地号码，MSC/GMSC将其视为一次本地通话并接至3G用户所在本地网的汇接局。如果主、被叫在同一个本地网时，MSC/GMSC需要将其视为一次本地通话进行计费。如果主叫3G用户为漫游到此的用户，由MSC/GMSC计算漫游费用。如果主、被叫在不同本地网时，MSC/GMSC需要将其视为一次长途通话进行计费。
(2)某业务区内3G用户呼叫省内其他业务区固定用户
A市MSC/GMSC判断被叫号码的区号不是所软覆盖范围内的本地网，将呼叫转至省内DC1(发端入网)，由本运营商的长途电话网按照传统的方式进行话务的路由。话务路由为：A业务区内主叫3G用户→A市MSC/GMSC→省内DC1→D市DC2→D市汇接局→D市本地端局→D市被叫固定电话用户。
(3)某业务区内3G用户呼叫其他省本地网的固定用户
这种情形与上述类似，话务路由为：A业务区内主叫3G用户→A市MSC/GMSC→省内DC1→其他省DC1→X市DC2→X市汇接局→X市端局→被叫固定电话用户

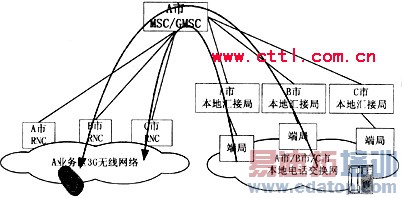

(4)某业务区内固定电话用户呼叫本业务区内3G用户(参见图6)
图6
此时要求本地电话端局能够通过前三位的网号识别出被叫为本公司的3G用户，并将所有这类呼叫转接至所连接的汇接局，本地汇接局将接收到的所有被叫为本公司3G用声的呼叫转至它所连接的MSC/GMSC设备(发端入网)。由这个MSC/GMSC设备进行下一步的路由，并判断为一次本地通话还是长途通话。这种情形下的话务路由为：主叫固定电话用户→本地网端局→本地网汇接局→A市MSC/GMSC→A业务区内被叫3G用户。
(5)省内其他业务区内固定用户呼叫某业务区内3G用户这种情形的处理与上述类似，采用发端入网方式，本地汇接局将所有被叫为本运营商3G用户的呼叫转到它所直连的MSC/GMSC设备。话务路由为：主叫固定电话用户→本地网端局→本地网汇接局→D市MSC/GMSC→省内DC1→A市MSC/GMSC→A业务区内被叫3G用户。
(6)省外固定用户呼叫某业务区内3G用户
话务路由为：主叫固定电话用户→本地网端局→本地网汇接局→X市MSC/GMSC→其他省DC1→省内DC1→A市MSC/GMSC→A业务区内被叫3G用户。
2.3 类型三：3G用户与其他运营商用户间的互通
3G用户与其他运营商网络用户的网间互通由MSC/GSMC通过本公司的本地综合关口局的转接连接至软覆盖的区域内其他运营商网络的关口局。运营商之间的长途话务路由按照目前方式以收端入网方式描述。下面以3G用户与中国移动公司用户间的话音业务呼叫路由为例进行说明。
类型三共分为7种情形。

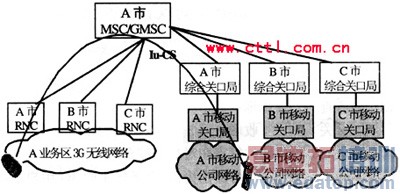

(1)某业务区内3G用户呼叫本业务区的中国移动公司用户(见图7)
图7
WCDMA用户做主叫，号码查询、业务查询和业务触发均由端局MSC完成，至综合关口局只是单纯的话务转接。此时要求3G MSC/GMSC能够判断软覆盖区域内不同本地网的移动公司号码段。如果主被叫在同一个本地网，MSC/GMSC将其视为一次本地网间通话；如果主被叫不在同一个本地网，需要MSC/GMSC将其视为一次省内长途通话。网间结算点在各本地网的综合关口局。
话务路由为：主叫3G用户→A市MSC/GMSC→A/B/C市本地综合关口局→A/B/C市移动公司关口局→被叫CMCC用户
(2)某业务区内3G用户呼叫省内其他业务区中国移动公司用户
A市MSC/GMSC判断被叫号码不在其软覆盖区域内，将其转接至省内DC1，由省内DC1进行号码翻译和路由，按照现有的长途转接方式，经过D市DC2、D市综合关口局到D市移动的关口局，进入移动公司网络(收端/远端入网)。
网间结算点在D市综合关口局。
话务路由为：A业务区主叫3G用户→A市MSC/GMSC→省内DC1→D市DC2→D市综合关口局→D市移动关口局→被叫CMCC用户
(3)某业务区内3G用户呼叫其他省本地网的中国移动公司用户
收端入网方式，与上面的路由方式相同，网间结算点在对端的综合关口局。
话务路由为：A业务区主叫3G用户→A市MSC/GMSC→省内DC1→其他省DC1→X市DC2→X市综合关口局→X市移动关口局→被叫CMCC用户

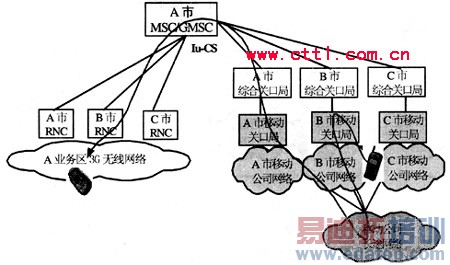

(4)某业务区内中国移动公司用户呼叫本业务区内3G用户(主被叫在同一本地网内) (见图8)
图8
以A市移动用户呼叫本公司A市3G用户为例，移动公司网络判断被叫为同一本地网的其他运营商3G用户，通过移动关口局将呼叫转接至当地的综合关口局，综合关口局只起话务转接作用，对此被叫3G号码不作判断，直接转接到所连接的A市MSC/GMSC，由A市MSC/GMSC进行呼叫的判断和路由，并将其视作一次本地网间通话。话务路由为：A市主叫CMCC用户→A市移动公司关口局→A市综合关口局→A市MSC/GMSC→A市被叫3G用户。

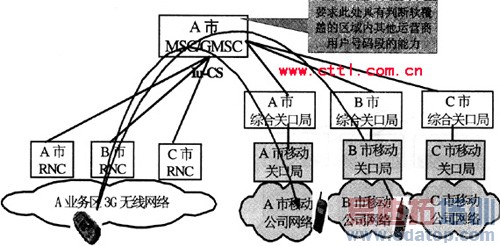

(5)某业务区内中国移动公司用户呼叫本业各区内3G用户(主被叫在不同本地网间)参见图9。
图9
以B市移动用户呼叫本公司A市3G用户为例，由于目前各公司大部分采用收端/(远端)入网方式，移动关口局判断被叫不在同一本地网后，即通过移动的长途网转接到被叫所归属的本地网，通过被叫归属地的综合关口局进入本公司网络。如前所述，综合关口局只进行话务的转接，对3G号码不作判断，所有被叫为本公司3G用户的来话全部转接到它所连接的A市MSC/GMSC来处理。话务路由为：B市主叫CMCC用户→B市移动公司关口局→移动公司长途网络→A市移动公司关口局→A市综合关口局→A市MSC/GMSC→A市被叫3G用户。
(6)省内其他业务区内中国移动公司用户呼叫某业务区内3G用户
这种情形与情形5类似，话务路由为：E市主叫CMCC用户?E市移动公司关口局?移动公司省内长途网络?A/B/C市移动公司关口局?A市MSC/GMSC?A业务区内被叫3G用户。
(7)省外中国移动公司用户呼叫某业务区内3G用户
与情形6基本相同，只是要通过移动公司的省际长途电路转接。
可见，在其他运营商用户呼叫网通3G用户时，因为目前基本都是采用远端入网方式，所有的此类呼叫都是由被叫归属地的综合关口局转接到MSC/GMSC。
作者：王晓东 来源：泰尔网
