基于RF2514的915MHz AM/ASK发射电路设计

录入:edatop.com     点击:
作者:管金云 黄智伟




  RF2514是一个集成有锁相环的AM/ASK VHF/UHF发射器芯片,它可工作在100MHz~1000MHz频段,并采用AM/ASK 调制方式。芯片内含集成压控振荡器、鉴相器、分频器、基准晶体振荡器和锁相环回路,能够发射数字信号。除了标准的低功耗模式外,RF2514还有一个自动闭锁功能,当PLL失锁时,发射器的输出无效。 RF2514的电源电压为2. 5~3.6V,能够对50Ω的负载提供+1dbm的输出功率。RF2514采用QSOP16封装,并具有体积小(4mm×4mm)、价格低、性能好等特点,适合美国和欧洲VHF/UHF ISM频段的应用。



  1 RF2514的引脚功能

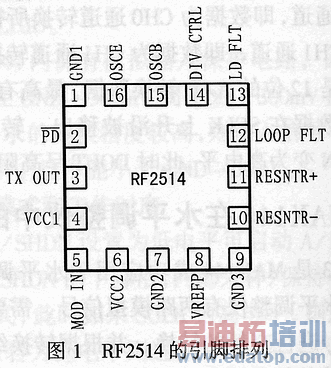

  RF2514各引脚的排列如图1所示。各引脚的功能如下:

  引脚1,9(GND1,3):模拟地。为获得最佳的性能,应使用较短的印制板导线直接连接到接地板。

  引脚2(PD):低功耗模式控制端。当PD为低电平时,所有电路关断。当PD为高电平时,所有电路导通工作。

  引脚3(TXOUT):发射器输出端。输出为晶体管集电极开路(OC)方式,但需要一个提供偏压(或匹配)的上拉电感和一个匹配电容。

  引脚4(VCC1):TX缓冲放大器电源端口。

  引脚5(MOD IN):AM模拟或者数字调制输入。信号通过该脚输入可以把调幅信号或者数字调制信号加到载波上,而通过该脚外的一个电阻则可对输出放大器进行偏置。该脚的电压不能超过1.1V,过高的电压可能会烧坏芯片。

  引脚6(VCC2):压控振荡器、分频器、晶体振荡器、鉴相器和充电泵电源。该端与地间应连接一个中频旁路电容。

  引脚7(GND2):数字锁相环接地端。

  引脚8(VREFP):偏置电压基准端,用于为分频器和鉴相器提供旁路。

  引脚10,11( RESNTR-,RESNTR+) :该脚可用来为压控振荡器(VCO)提供直流电压,同时也可以对压控振荡器的中心频率进行调节。10脚与11脚之间应连一电感。

  引脚12(LOOP FLT):充电泵的输出端。该脚与地之间的RC回路可用来控制锁相环的带宽。



  引脚13( LD FLT):用来设定锁定检测电路的阈值。

  引脚14(DIV CTRL):分频控制端。该脚为高电平时,选中64分频器,反之,选中32分频器。

  引脚15(OSCB):设计时可将该脚直接连接到基准振荡器晶体管的基极,由于该基准振荡器的结构是Colpitts的改进型,因此应在15脚和16脚之间连接一个68pF的电容。

  引脚16(OSCE):设计时将该脚直接连接到基准振荡器晶体管的发射极,同时在该脚与地之间还应连接一个33pF的电容器。



  2 RF2514的内部结构

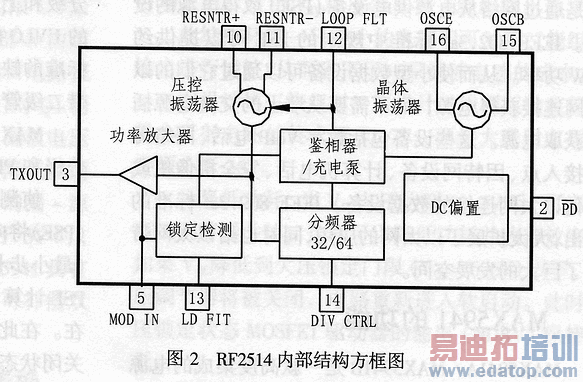

  RF2514是一个具有锁相环的AM/ASK甚高频/超高频发射器。它由功率放大器、集成压控振荡器、鉴相器和充电泵(PhaseDetector &Charge Pump)、分频器(Prescaler 32/64)、锁存检测(Lock De-tect)和直流偏置(DC Bias)等电路组成,其原理框图如图2所示。

  3 应用电路设计

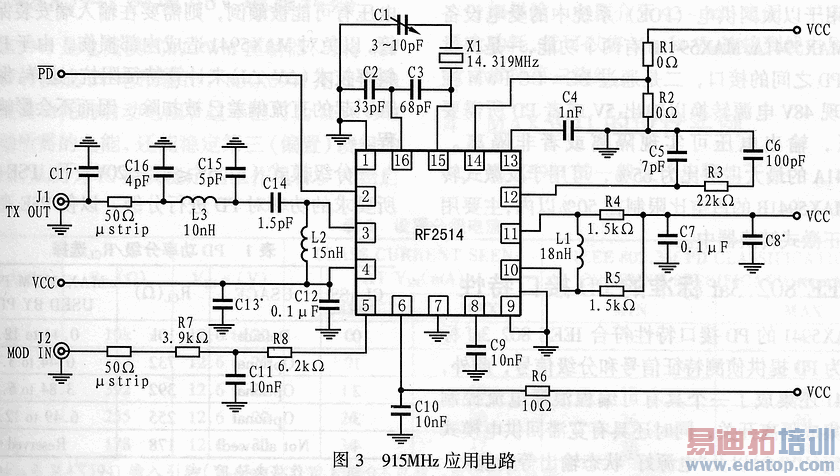

  RF2514的915MHz典型应用电路如图3所示。该电路通过微控制器对脚5(MOD IN),脚14(DIV CTRL)和脚2(PD)进行电平设置即可控制电路的工作状态。利用13脚(LD FLT)的锁定检测电路输出电压可以同时对微控制器进行监测。

摘自 国外电子元器件
