前面板

录入：edatop.com 点击：

加载中...

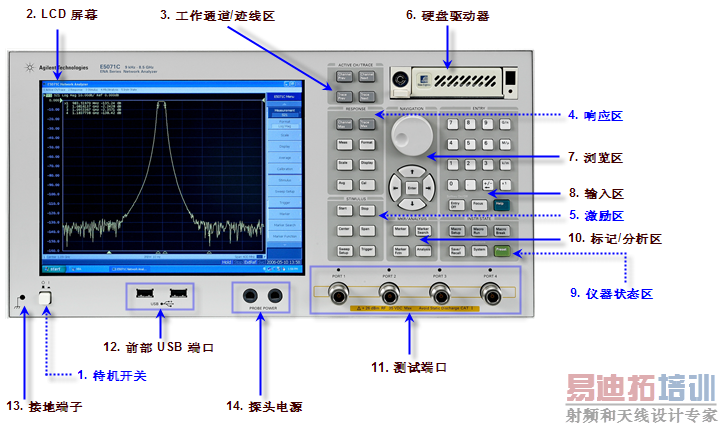

1. 待机开关

用于在 E5071C 的开机 ( | ) 和待机 (O) 状态之间进行选择。

要关闭 E5071C 的电源，请确保遵循下面描述的步骤：

首先，按此待机开关或从外部控制器发送关机命令，以启动关机过程（关闭电源所必需的软件和硬件处理）。这将使 E5071C 进入待机状态。
其次，如有必要，请关闭后面板上电源的电源线插座（接电源线）。

在正常使用情况下，请勿在电源接通时直接断开后面板上电源线插座的电源。始终将线路开关（始终接通）保持为 (|)。请勿将其关闭 (O)。

如果在电源接通时直接断开电源线插座的电源，或者关闭线路开关（始终接通），则关机过程将无法进行。这可能会损坏 E5071C 的软件和硬件，并导致设备故障。

在错误关机后接通电源，可能引起系统在所谓的“安全模式”的条件下启动。如果出现此情况，首先关闭系统使其进入待机状态，然后再次接通电源，以便在正常模式下启动系统。

2. LCD 屏幕

E5071C 配备有 10.4 英寸 TFT 彩色触敏式 LCD 屏幕，用于显示迹线、刻度、设置、功能键以及其他与测量相关的信息。借助触摸屏 LCD，直接用手指触摸 LCD 屏幕即可操纵功能键。有关 LCD 屏幕的更多信息，请参见屏幕区域：元件的名称和功能。

不要使用尖锐物体（例如，钉子、钢笔或改锥）按压 LCD 屏幕的表面。使用尖头物体按压表面会损坏 LCD 屏幕的表面或导致屏幕故障。

有时，一些像素可能会在屏幕上显示为蓝色、绿色或红色的定点。请注意，这种情况不是故障，不会影响产品的性能。

3. 工作通道/迹线区

用于选择工作通道和迹线的一组按键。有关通道和迹线概念的更多信息，请参见设置通道和迹线。

按键名称	描述
“Channel Next”（下一通道）键	选择下一个通道作为工作通道。（此键每按一次，工作通道就会从当前指定编号的通道提高为通道号较大的通道）。在可以定义诸如扫描范围这类参数之前，通道必须是工作通道。要更改通道的设置，请使用此键首先使该通道成为工作通道。
“Channel Prev”（上一通道）键	选择上一个通道作为工作通道。（此键每按一次，工作通道就会从当前指定编号的通道降低为通道号较小的通道）。
“Trace Next”（下一迹线）键	选择下一条迹线作为工作迹线。（此键每按一次，工作迹线就会从当前指定编号的迹线提高为迹线号较大的迹线。）在可以定义测量参数和其他设置之前，迹线必须是工作迹线。要更改迹线的设置，请使用此键首先使迹线成为工作迹线。
“Trace Prev”（上一迹线）键	选择上一条迹线作为工作迹线。（此键每按一次，工作迹线就会从当前指定编号的迹线降低为迹线号较大的迹线。）

4. 响应区

主要用于在 E5071C 上设置响应测量的一组按键。

按键名称	描述
“Channel Max”（最大化通道）键	在工作通道窗口的常规显示和最大化显示之间进行更改。在常规显示下，所有已定义的通道窗口（工作和非工作窗口）都以多画面的形式显示在屏幕上。在最大化显示下，仅有工作通道窗口显示在整个区域中，而非工作窗口则不会显示。要实现最大化工作通道，请双击通道窗口框架。也会对未显示的非工作通道执行测量。
“Meas”（测量）键	在屏幕右侧显示“Measurement”（测量）菜单。通过操纵“Measurement”（测量）菜单，可以指定每条迹线的测量参数（S 参数的类型）。
“Format”（格式）键	在屏幕右侧显示“Format”（格式）菜单。通过操纵“Format”（格式）菜单，可以指定每条迹线的数据格式（数据变换和图形格式）。
“Scale”（刻度）键	在屏幕右侧显示“Scale”（刻度）菜单。通过操纵“Scale”（刻度）菜单，可以为每条迹线指定用于显示迹线的刻度（每个分度的幅度、参考线的值等）。还可以为每条迹线指定电延迟和相位偏移。
“Display”（显示）键	在屏幕右侧显示“Display”（显示）菜单。通过操纵“Display”（显示）菜单，可以指定通道的编号和通道窗口阵列、迹线的编号和排列、数据计算的设置等。
“Avg”（平均）键	在屏幕右侧显示“Average”（平均）菜单。通过操纵“Average”（平均）菜单，可以定义平均、平滑和 IF 带宽。
“Cal”（校准）键	在屏幕右侧显示“Calibration”（校准）菜单。通过操纵“Calibration”（校准）菜单，可以打开/关闭校准和误差校正并更改校准套件的定义。

5. 激励区

用于定义激励值（信号源和触发）的一组按键。

按键名称	描述
“Start”（开始）键	在屏幕上方显示用于指定扫描范围起始值的数据输入栏。（还将在屏幕右侧显示用于指定扫描范围的“Stimulus”（激励）菜单。）
“Stop”（结束）键	在屏幕上方显示用于指定扫描范围结束值的数据输入栏。（它还会以与显示“Start”（开始）键相同的方式显示“Stimulus”（激励）菜单。）
“Center”（中心）键	在屏幕上方显示用于指定扫描范围中心值的数据输入栏。（它还会以与显示“Start”（开始）键相同的方式显示“Stimulus”（激励）菜单。）
“Span”（跨距）键	在屏幕上方显示用于指定扫描范围跨距值的数据输入栏。（它还会以与显示“Start”（开始）键相同的方式显示“Stimulus”（激励）菜单。）
“Sweep Setup”（扫描设置）键	在屏幕右侧显示“Sweep Setup”（扫描设置）菜单。通过操纵“Sweep Setup”（扫描设置）菜单，可以指定信号源功率电平、扫描时间、点数和扫描类型等。
“Trigger”（触发）键	在屏幕右侧显示“Trigger”（触发）菜单。通过操纵“Trigger”（触发）菜单，可以指定触发方式和触发源。可以为每个通道指定触发方式。

6. 硬盘驱动器

E5071C 带有可移动硬盘驱动器。有关拆卸步骤，请参见拆卸/安装可移动硬盘。

7. 浏览区

浏览区中的按键和旋钮用于在功能键菜单、表格（极限表、分段表等）或对话框中的选定（加亮）区域中进行浏览，以及通过增加或减少来更改数据输入区域中的数值。当使用屏幕上显示的浏览区按键，从两个或多个对象（功能键菜单、数据输入区域等）中选择一个要操纵对象的时，首先按输入区中的“Focus”（聚焦）键，以选择要操纵的对象（将焦点置于该对象上），然后操纵浏览区按键（旋钮），在选定（加亮）的对象之间移动或更改数值。

下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。有关操纵表格和对话框的更多信息，请参考所有这些功能的操纵步骤。

焦点位于功能键菜单上时（已选择功能键菜单）

当焦点位于功能键菜单上时（最顶部的菜单标题区域显示为蓝色），浏览区按键的作用如下所述。

按键名称	描述
旋钮（顺时针或逆时针转动）	上下移动对功能键的选择（加亮显示）。
键	上下移动对功能键的选择（加亮显示）。
键	显示上一层功能键菜单。
键	显示下一层功能键菜单。
旋钮或 Enter 键（按下）	执行选定功能键的功能。

按数据输入功能键后，焦点将自动移至数据输入区域。

焦点位于数据输入区域中时（已选择数据输入区域）

当焦点位于数据输入区域时（数据输入栏显示为蓝色），浏览区按键的作用如下所述。

按键名称	描述
旋钮（顺时针或逆时针转动）	以小步长增加或减少数据输入区域中的数值。
键	以大步长增加或减少数据输入区域中的数值。
键	在数据输入区域来回横向移动光标 (\|)。将它与输入区按键一起使用，以一次更改一个字符的方式更改数据。
旋钮或 Enter 键（按下）	完成数据输入区域中的输入并将焦点移至功能键菜单。

8. 输入区

E5071C 的前面板上提供了用于输入数字数据的一组按键。

按键名称	描述
0、1、 2、3 ..... 9、. 键（数字键）	在数据输入区域的光标位置处键入数字字符或小数点。
+/- & 键	+/- 在数据输入区域中交替更改数值的符号（+、-）。为退格键。 +/- 键仅在输入区域中没有数值时才起作用。如果输入区域中已输入了数字字符，则 +/- 键将变换为 () 退格键。
G/n、M/u、k/m、x1 键	通过使用数字键和 +/- 键为键入的数字数据添加前缀，然后输入该数据。写入键表面的两个前缀之一将根据要输入的参数自动选择。输入 x1 时不添加前缀。
“Softkey On/Off , Entry Off”（功能键开/关、输入关闭）键	如果显示该键，则关闭数据输入栏。如果显示对话框，则取消输入并关闭对话框。如果数据输入栏和对话框均不显示，则打开/关闭功能键菜单显示。
“Help”（帮助）键	显示 E5071C 的联机帮助。
“Focus”（聚焦）键	在浏览区按键和输入区按键操纵的对象中更改选择（焦点）。浏览区按键和输入区按键操纵的对象包括功能键菜单、数据输入区域、表格（例如，分段表、极限表和标记表）以及对话框。当屏幕上显示两个或多个对象并需要选择时，使用此键在要操纵的对象之间更改选择（焦点）。选择功能键菜单后，菜单顶部的菜单名称区域显示为蓝色。选择数据输入区域后，数据输入栏显示为蓝色。选择表格后，表格窗口的框架显示为淡灰色。显示对话框时，对话框中的焦点是固定的，无法更改。

9. 仪器状态区

与宏程序功能、存储和调用功能、控制/管理功能以及预置 E5071C（将其返回到预置状态）相关的一组按键。

按键名称	描述
“Macro Setup”（设置宏程序）键	在屏幕右侧显示“Macro Setup”（设置宏程序）菜单。通过操纵“Macro Setup”（设置宏程序）菜单，可以启动 VBA 编辑器或创建、调用或存储 VBA 项目。
“Macro Run”（运行宏程序）键	执行名为“main”的 VBA 程序，该程序中有一个名为 Module1 的 VBA 模块。
“Macro Break”（中断宏程序）键	停止正在执行的 VBA 程序。
“Save/Recall”（保存/调用）键	在屏幕右侧显示“Save/Recall”（保存/调用）菜单。通过操纵“Save/Recall”（保存/调用）菜单，可以将设置条件存储到存储设备中，或者从存储设备读取分析仪的校准数据和迹线数据。
“Capture/System”（捕获/系统）键	首先，将按下此键时 LCD 屏幕上显示的图像的数据临时保存在内部存储器（剪贴板）中。之后将立即在屏幕右侧显示“System”（系统）菜单。通过操纵“System”（系统）菜单，可以定义极限测试的设置并随后执行该测试，或者定义分析仪控制和管理的设置。使用“Dump Screen Image”（转储屏幕图像）选项，可以将剪贴板中的图像数据存储到存储设备上的文件中。另外，使用“System”（系统）菜单中的“Print”（打印）选项，可以从打印机打印剪贴板中的图像数据。
“Preset”（预置）键	在屏幕右侧显示“Preset”（预置）菜单。单击“Preset”（预置）菜单中的“OK”（确定），可以将分析仪返回到称为预置设置的初始设置状态。

10. 标记/分析区

用于通过使用标记、夹具仿真器等来分析测量结果的一组按键。有关标记/分析区中按键功能的更多信息，请参见“功能概述”。

按键名称	描述
“Marker”（标记）键	在屏幕右侧显示“Marker”（标记）菜单。通过操纵“Marker”（标记）菜单，可以通过输入激励值来打开/关闭标记并移动它们。可以在每条迹线上最多放置 10 个标记。
“Marker Search”（标记搜索）	在屏幕右侧显示“Marker Search”（标记搜索）菜单。通过操纵“Marker Search”（标记搜索）菜单，可以将标记移动到迹线上的特定点（最大值、最小值、峰值和带有目标值的点）。还可以查找带宽参数（最多六个）并显示它们。
“Marker Fctn”（标记功能）键	在屏幕右侧显示“Marker Function”（标记功能）菜单。通过操纵“Marker Function”（标记功能）菜单，不仅可以指定通道中的标记扫描范围和标记耦合，还可以显示迹线上的统计数据。
“Analysis”（分析）键	在屏幕右侧显示“Analysis”（分析）菜单。通过操纵“Analysis”（分析）菜单，可以使用称为夹具仿真器的解析功能。

11. 测试端口

连接 DUT（被测件）的端口。端口的数量取决于选件。当从测试端口输出信号时，测试端口上方的黄色 LED 会亮起。

连接器类型：50 Ω、N 型（阴接触）

不要向测试端口施加直流电压或电流。施加直流电压或电流可能会导致设备故障。特别是电容器可能会保持充电状态。在分析仪已完全放电后，才能将测量样本 (DUT) 连接到测试端口（或将测试夹具、电缆等连接到测试端口）。

测试端口符合 IEC 61010-1 的安装类别 I。

12. 前部 USB 端口

提供了两个 USB（通用串行总线）端口，可用于连接到 ECal（电子校准）模块、USB、多端口测试装置或打印机上。将指定的 ECal 模块连接到此端口，即可进行 ECal 测量。将兼容的打印机连接到此端口上，即可打印 E5071C 屏幕上的信息。有关执行 ECal 测量的更多信息，请参见校准；有关打印的更多信息，请参见打印显示屏幕。

此端口的规格与后部 USB 端口完全相同。

13. 接地端子

E5071C 配备了接地端子，与 E5071C 底盘相连。可以将香蕉型插头连接到此接地端子。

14. 探头电源

E5071C 带有两个可用于向外部探头提供电源的端口。请参见电压和最大电流的数据表。
