通道窗口
录入：edatop.com 点击：

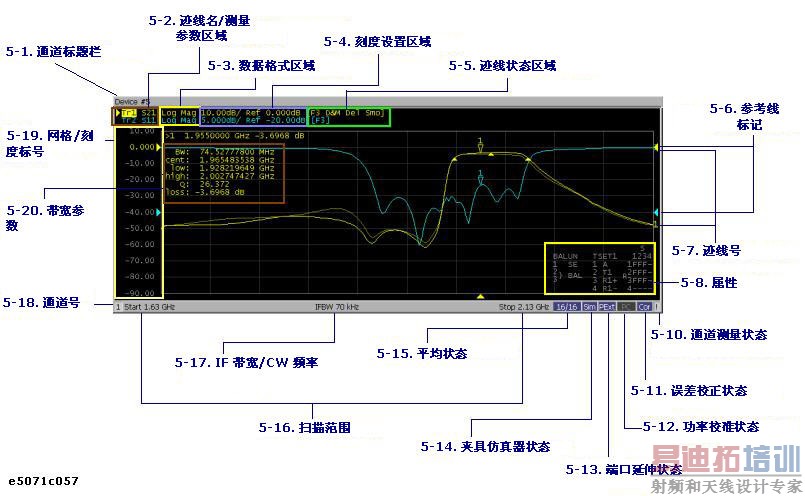

用于显示迹线的窗口。因为一个通道对应于一个窗口，所以称之为通道窗口。通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。在下图中，通道 1（上方窗口）为工作通道。要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口
通道 2 窗口
5-1. 通道标题栏
可以为每个通道分配标题，并将标题显示在标题栏上。有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数
此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。迹线名右侧的
指示该迹线为工作迹线（正在为该迹线执行设置）。要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。单击迹线名所在的线（鼠标指针从
更改为
）也可使迹线成为工作迹线。
5-3. 数据格式
此处显示了每条迹线的数据格式。有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置
此处显示了每条迹线的刻度设置。本示例说明“10.00dB/”对应每分度 10 dB。“Ref 0.000dB”说明参考线的值为 0 dB。有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域
此处显示了每条迹线的设置。
迹线状态显示
分类 | [ ] 内的内容 | 含义 |
误差校正 | RO | 误差校正：开（开路 (n) 响应校准） |
RS | 误差校正：开（短路 (n) 响应校准） | |
RT | 误差校正：开（直通 (n) 响应校准） | |
ER | 误差校正：开（增强的响应校准） | |
F1
| 误差校正：开（1 端口校准） | |
F2 | 误差校正：开（全 2 端口校准/2 端口 TRL 校准） | |
F3 | 误差校正：开（全 3 端口校准/3 端口 TRL 校准） | |
F4 | 误差校正：开（全 4 端口校准/4 端口 TRL 校准） | |
打开/关闭迹线 | Nothing | 数据迹线：开；存储迹线：关 |
| M | 数据迹线：关；存储迹线：开 |
| D&M | 数据迹线：开；存储迹线：开 |
| 关 | 数据迹线：关；存储迹线：关 |
执行数据计算 | D+M (D+M&M) | 执行 Data+Mem 计算 |
存储迹线为“ON”（开）时，请参见 () 内的内容 | D- M (D- M&M) | 执行 Data- Mem 计算 |
| D*M (D*M&M) | 执行 Data*Mem 计算 |
| D/M (D/M&M) | 执行 Data/Mem 计算 |
电延迟 | Del | 为电延迟或相位偏移指定一个非 0（零）的数值。 |
平滑 | Smo | 平滑：开 |
门控 | Gat | 门控：开 |
参数转换 | Zr | 转换：开（阻抗：反射测量） |
| Zt
| 转换：开（阻抗：传输测量） |
| Ztsh | 转换：开（阻抗：并联传输测量） |
| Yr | 转换：开（导纳：反射测量） |
| Yt | 转换：开（导纳：传输测量） |
| Ytsh
| 转换：开（导纳：并联传输测量） |
| 1/S | 转换：开（反向 S 参数） |
| Conj | 转换：开（共轭） |
功率校正 | PC | 误差校正：开（功率校准） |
接收机校正 | RC | 误差校正：开（接收机校准） |
标量混频器校正 | Cor
| 误差校正：开（标量混频器校准） |
5-6. 参考线指示符
这些指示符指示直角坐标显示格式中 Y 轴刻度的参考线位置。这两个指示符分别用于刻度的右移和左移（ 和
）。要输入表示参考线位置的数值，可使用以下键打开数据输入栏：“Scale”（刻度）>“Reference Position”（参考位置）。也可以移动参考线的位置，方法是将鼠标指针放在任一参考线指示符上（指针将从 更改为
），按住鼠标左键以垂直移动指示符，然后在所需位置释放鼠标键（即，拖放操作）。
5-7. 迹线号
在直角坐标显示格式中，迹线号在每条迹线的右端以与迹线相同的颜色显示。

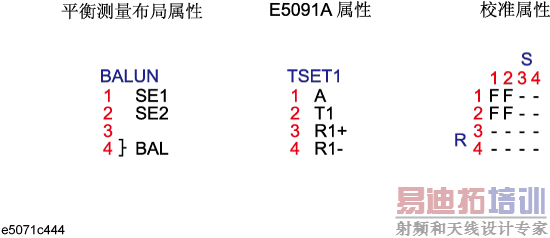

5-8. 属性
显示以下属性。
属性名 | 描述 |
校准属性 | 显示在每个通道上获取的校准系数的状态。有关详细信息，请参见每个通道的校准系数采集状态。 |
E5091A 属性 | 显示在每个通道上分配测试端口的信息。有关详细信息，请参见显示 E5091A 属性。 |
平衡测量布局属性 | 显示每个通道上平衡测量的布局。有关详细信息，请参见检查设备类型和端口分配。 |
5-9. 通道状态栏
此处显示每个通道的状态（请参见 5-10 至 5-16 部分）。
5-10. 通道测量状态
显示通道上迹线的更新状态。
!
| 正在测量。扫描时间超过 1.5 秒时，↑ 将显示在迹线的点上。 |
# | 无效迹线。测量条件已更改，但当前显示的通道上的迹线未更新为与新条件相符合的迹线。 |
（无显示） | 尚未执行测量。 |
5-11. 误差校正状态
显示通道上误差校正的执行状态。有关详细信息，请参见每个通道的误差校正执行状态。
5-12. 功率校准状态
显示通道上功率电平误差校正的执行状态。有关详细信息，请参见打开或关闭功率电平误差校正。
5-13. 端口延伸状态
显示端口延伸是“ON”（开）还是“OFF”（关）。
PExt（显示为蓝色） | 端口延伸：开 |
（未显示） | 端口延伸：关 |
5-14. 夹具仿真器状态
显示夹具仿真器是“ON”（开）还是“OFF”（关）。
Sim（显示为蓝色） | 夹具仿真器：开 |
（未显示） | 夹具仿真器：关 |
5-15. 平均状态
显示打开平均时的平均因数和平均计数。
n/m（显示为蓝色） | 平均：开 |
（未显示） | 平均：关 |
5-16. 扫描范围
通过使用“start”（开始）/“stop”（结束）或“center”（中心）/“span”（跨距）指示扫描范围。
5-17. IF 带宽/CW 频率
指示扫描类型为线性/对数频率时的 IF 带宽，或扫描类型为功率时的 CW 频率。
5-18. 通道号
指示通道号。
5-19. 网格标号
直角坐标显示格式中的 Y 轴分度。直角坐标显示格式中的迹线重叠时，将显示工作迹线的 Y 轴分度。用数字输入参考线的值（ 和 之间的分度线），方法是使用以下键打开数据输入栏：“Scale”（刻度）键 +“Reference Value”（参考值）。通过将鼠标指针放在网格标号的区域内（鼠标指针将从 更改为 ），按住鼠标左键以垂直移动指示符，然后在所需位置释放鼠标键，即可按一分度间隔更改参考线的值。
5-20. 带宽参数
此处打开带宽搜索功能将显示带宽参数。有关带宽搜索功能的更多信息，请参见确定迹线带宽（带宽搜索）。

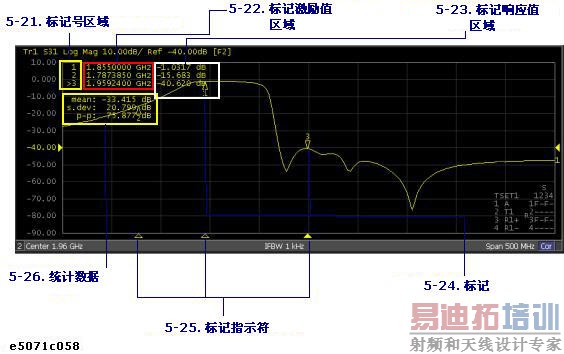

5-21. 标记号
标记值将以列表形式显示在位置 5-21、5-22 和 5-23 处。位置 5-21 将显示标记号。对于工作标记（正在对其执行设置和分析的标记），该标记号的左侧将显示 >。对于参考标记，则会显示
，而不显示标记号。
5-22. 标记激励值
此处将显示每个标记的标记激励值（标记点处的频率/功率电平）。
5-23. 标记响应值
此处将显示每个标记的标记响应值（标记点的测量值）。对史密斯圆图或极坐标显示格式的数据，则会显示两个（或三个）响应值。
5-24. 标记
用于读取迹线上的值的标记。每条迹线上最多可以显示 10 个标记。
| 工作标记（正在对其执行设置和分析的标记） |
| 非工作标记 |
这里“n”表示标记号。对于参考标记，却未在 n 的位置显示任何内容。单击标记或其中一个标记指示符可使标记成为工作标记。
5-25. 标记指示符
指示标记在激励轴上的位置。
| 工作标记指示符 |
| 非工作标记指示符 |
通过将鼠标指针放在标记指示符或标记本身的位置（指针将从 更改为
），按住鼠标左键以垂直移动指针，然后在所需位置释放鼠标键，还可以将标记移动到需要的位置。
5-26. 统计数据
打开统计数据功能将在此处显示统计数据。有关统计数据功能的更多信息，请参见确定迹线的平均值、标准偏差和峰-峰值
