测量电缆参数

录入：edatop.com 点击：

其他测量示例

概述

本部分介绍一个示例说明如何利用时域功能来检测电缆中发生失配的位置。

在此示例中，将按照以下步骤评估 DUT。

请按照以下步骤设置测量条件：

设置描述	主要操作
预置	“Preset”（预置）>“OK”（确定）
结束频率：3 GHz	“Start”（开始）> 3 > G/n
点数： 201	“Sweep Setup”（扫描设置）>“Points”（点）> 2 > 0 > 1 > x1
指定低通模式扫描条件	“Analysis”（分析）>“Transform”（变换）>“Set Freq Low Pass”（设置低通频率）
测量参数：S11	“Meas”（测量）>“S11”

请按照 1 端口校准（反射测试），在端口 1 上执行 1 端口校准。

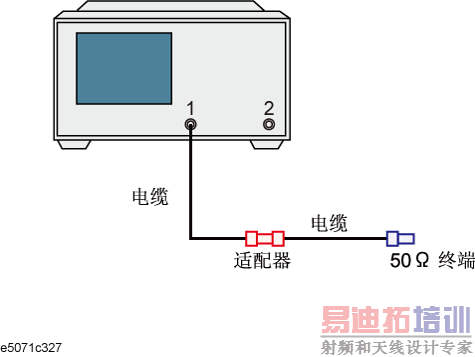

按下图所示连接 DUT。

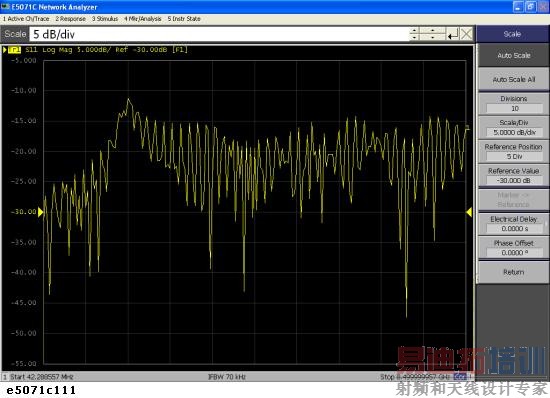

执行自动定标功能。

设置描述	主要操作
执行自动定标	“Scale”（刻度）>“Auto Scale”（自动定标）

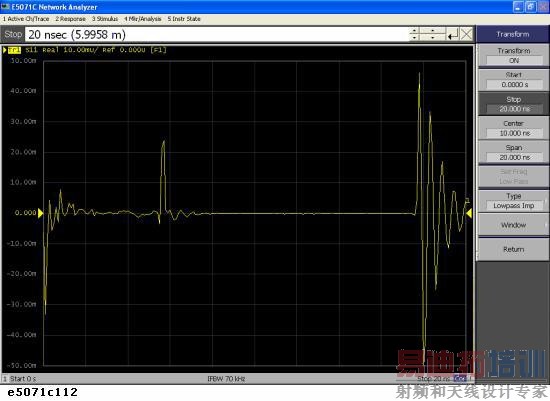

设置转换功能，以显示时域中的响应。如果启用该设置，时域中的响应将按下图中的方式显示。峰值表示在连接器的位置出现微小失配。

设置描述	主要操作
数据格式：实数	“Format”（格式）>“Real”（实数）
将变换类型设置为低通脉冲	“Analysis”（分析）>“Transform”（变换）>“Type”（类型）>“Lowpass Imp”（低通脉冲）
将窗口类型设置为最大。	“Window”（窗口）>“Maximum”（最大）
设置显示范围：从 0 s 至 20 ns	“Start”（开始）> 0 > x1
设置显示范围：从 0 s 至 20 ns	“Stop”（结束）> 2 > 0 > G/n
启用变换功能	“Transform”（变换）（设置为“ON”（开））
执行自动定标	“Scale”（刻度）>“Auto Scale”（自动定标）
