使用分段扫描测量 SAW 带通滤波器

• 概述

• 步骤

其他测量示例

概述

本部分介绍如何使用分段扫描功能来评估中心频率为 947.5 MHz 的 SAW（表面声波）带通滤波器。

步骤

在此，将按照下面的步骤评估 DUT。

1. 确定分段扫描条件

下图示出了通过使用线性扫描对 SAW 带通滤波器在频段 440 MHz 至 3 GHz 内的传输特性进行评估的结果。

SAW 带通滤波器的传输特性（440 MHz 至 3 GHz、线性扫描）

确定每个频段的测量条件。在此，将按照下表中所示的扫描条件执行分段扫描。

2. 创建分段扫描表

请按照下面的步骤在分段扫描表中输入条目。

1. 显示分段表。


   设置描述	主要操作
   预置	“Preset”（预置）>“OK”（确定）
   显示分段表	“Sweep Setup”（扫描设置）>“Edit Segment Table”（编辑分段表）

2. 在分段表中显示 IF 带宽设置栏。


   设置描述	主要操作
   将焦点移至功能键菜单	Focus（聚焦）
   显示 IF 带宽设置栏：开	“List IFBW”（对 IFBW 列表）（将其设为“ON”（打开））

当分段表中不显示设置项（在该情况下为功率电平、延时、扫描方式和扫描时间）时，正在使用通道的设置将应用于所有分段。

3. 将设置数据输入到分段表中。


   设置描述	主要操作
   将焦点移至分段表（选择）	Focus（聚焦）
   分段 1
   开始频率：440 MHz	4 > 4 > 0 > M/µ
   结束频率：915 MHz	9 > 1 > 5 > M/µ
   点数： 47	4 > 7 > x1
   IF 带宽：70 kHz	7 > 0 > k/m
   分段 2
   开始频率：915 MHz	9 > 1 > 5 > M/µ
   结束频率：980 MHz	9 > 8 > 0 > M/µ
   点数： 130	1 > 3 > 0 > x1
   IF 带宽：100 kHz	1 > 0 > 0 > k/m
   分段 3
   开始频率：980 MHz	9 > 8 > 0 > M/µ
   结束频率：1.035 GHz	1 > . > 0 > 3 > 5 > G/n
   点数： 55	5 > 5 > x1
   IF 带宽：70 kHz	7 > 0 > k/m
   分段 4
   开始频率：1.07 GHz	1 > . > 0 > 7 > G/n
   结束频率：2 GHz	2 > G/n
   点数： 93	9 > 3 > x1
   IF 带宽：70 kHz	7 > 0 > k/m
   分段 5
   开始频率：2.6 GHz	2 > . > 6 > G/n
   结束频率：3 GHz	3 > G/n
   点数： 41	4 > 1 > x1
   IF 带宽：70 kHz	7 > 0 > k/m

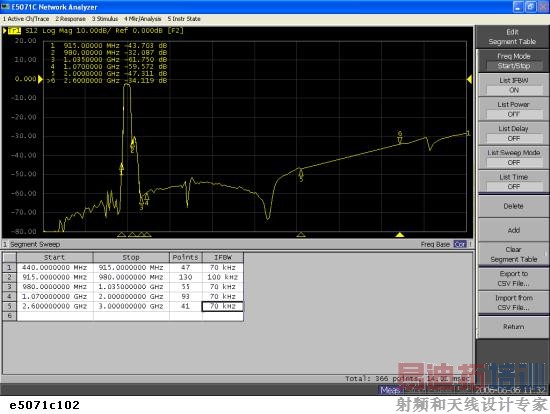

 已完成的分段表

3. 选择分段扫描作为扫描类型

选择分段扫描作为扫描类型。

4. 执行校准

在此步骤中，在要使用的两个端口上执行 2 端口 ECal。

    1.   在测试端口 1 和 2 之间连接 ECal 模块。

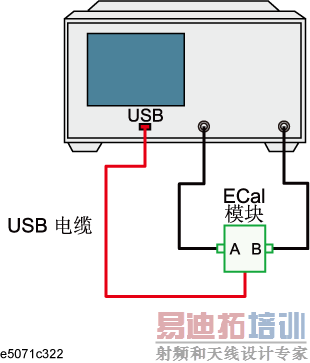

连接 ECal 模块

    2.   执行 2 端口 ECal。

5. 连接 DUT

在测试端口 1 和 2 之间连接 DUT。

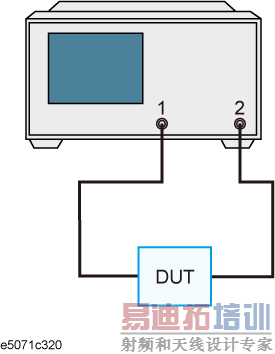

连接 DUT

6. 执行测量

加上触发以执行测量。

7. 定义显示设置

选择是按频率还是按顺序作为分段显示的方式。

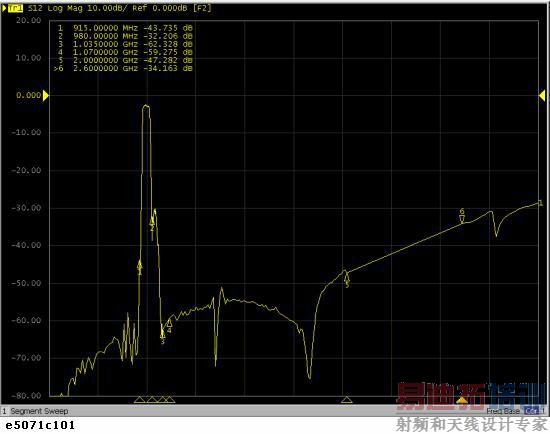

分段显示：按频率/按顺序
