适配器的移去和插入

• 适配器移去

• 适配器插入

• 适配器移去/插入步骤

适配器移去

适配器移去是一项用于从校准面去除任何适配器特性的技术。通常，二端口网络分析仪通过进行如下所示两组全 2 端口校准来消除适配器特性：

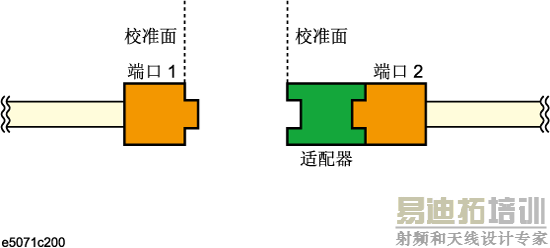

使用连接到端口 2 的适配器进行的校准

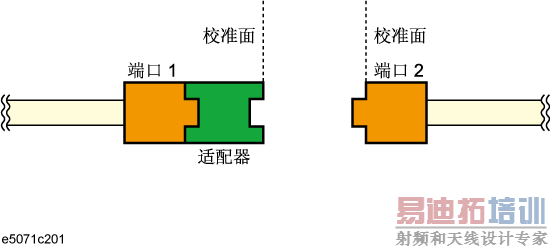

使用连接到端口 1 的适配器进行的校准

采用上述两组校准去除适配器特性

但是，此方法不适合多端口网络分析仪，因为多端口网络分析仪要求对全 2 端口校准的组数是端口组合数的二倍。因此，E5071C 采用以下适配器移去过程来去除适配器特性：

1. 用工作时用的适配器进行校准。

2. 从端口移去适配器并测量开路值、短路值和负载值以确定适配器的特性。

3. 以去嵌入方式从误差系数中去除所得到的适配器特性。

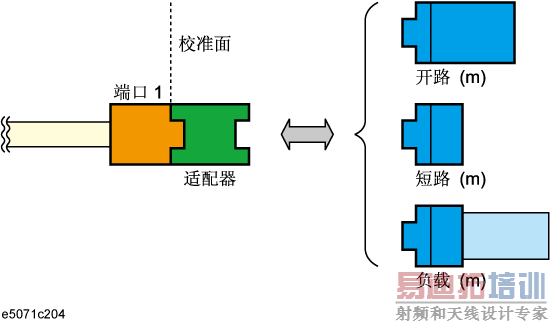

移去适配器，测量开路值、短路值和负载值

适配器插入

上述方法还可能将适配器特性添加到进行全 n 端口校准的端口上。这便允许进行带有适配器的测量，E5071C 采用以下适配器插入过程来插入适配器特性：

1. 不用工作时用的适配器进行校准。

2. 将适配器插入端口并测量开路值、短路值和负载值，以确定适配器的特性。

3. 以嵌入方式将所得到的适配器特性插入误差系数。

带有连接的适配器，测量开路值、短路值和负载值。

为了通过进行三种测量（开路、短路和负载）来确定适配器特性（有四个未知参数），适配器必须满足以下要求：

1. 适配器性质上必须是互易的（S21 和 S12 相等）。它应具有一致的性能，而与其使用的方向无关。

2. 适配器的电长度应以 ±1/4 波长的精度确定。

适配器移去/插入步骤

当以下数据可用时，可以确定互易适配器的 S 参数：

1. 开路、短路和负载测量。

2. 从“CalKit”（校准套件）定义得出的实际值。

3. 适配器的近似长度。

4. 预定操作的性质：移去或插入。

确定了 S 参数之后，便进行去嵌入并更新误差系数。

• 如果频率设置不是零间隔，则应提供适配器的近似长度，否则可能会在测量中产生误差。

• 对于适配器移去，适配器的长度为正 (+)。对于适配器插入，适配器的长度为负 (-)。

要利用适配器移去/插入，请遵循所给出的步骤：

1. 进行全 n 端口校准。

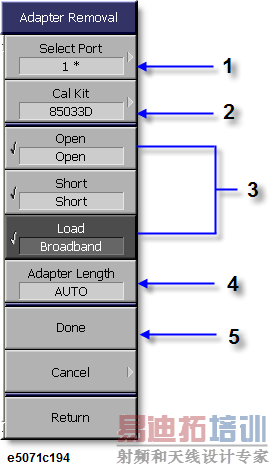

2. 打开“Adapter Removal”（移去适配器）菜单：

   “Cal”（校准）>“Calibrate”（校准）>“Adapter Removal”（移去适配器）



3. 从“Select Port”（选择端口）中选择要插入适配器特性或从中去除适配器特性的端口（例如 1）（上图中的 1）。将在已完成全部三种（开路、短路和负载）测量的端口前面出现符号 *。

4. 从“CalKit”（校准套件）中选择要使用的标准套件（例如 85033D）（上图中的 2）。

5. 将“Adapter Length”（适配器长度）选为“Auto”（自动）以便进行自动插入/添加，或者如果要输入适配器长度，则键入带有负号或正号的适配器长度（上图中的 4）。对于适配器移去，适配器的长度为正 (+)；对于适配器插入，适配器的长度为负 (-)。

6. 将选定“Calkit”（校准套件）（例如 85033D）的开路、短路和负载分别与选定的端口连接，然后分别单击/按“Open”（开路）、“Short”（短路）和“Load”（负载）。

7. 在完成每种类型的校准之后，选中标记 将分别出现在菜单（“Open”（开路）、“Short”（短路）和“Load”（负载））中。

6. 单击“Done”（完成）以完成该过程（上图中的 5）。
