1 端口校准（反射测试）

• 概述

• 步骤

概述

在 1 端口校准中，校准数据是通过将开路标准、短路标准和负载标准连接到所需的测试端口来测出的。此校准方法可以有效地消除在使用该端口的反射测试中测试装置的频率响应反射跟踪误差、方向性误差和源匹配误差。

1 端口误差模型（1 端口校准）

步骤

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“Calibrate”（校准）>“1-Port Cal”（1 端口校准）>“Select Port”（选择端口）。

4. 选择用来执行 1 端口校准的测试端口（和相应的 S 参数）。

5. 将开路校准标准连接到所选的测试端口（DUT 所要连接的连接器）。

6. 单击“Open”（开路），开始校准测量。

7. 将短路校准标准连接到所选的测试端口（DUT 所要连接的连接器）。

8. 单击“Short”（短路），开始校准测量。

9. 将负载校准标准连接到所选的测试端口（DUT 所要连接的连接器）。

10. 单击“Load”（负载），开始校准测量。

11. 单击“Done”（完成），终止 1 端口校准过程。按下此键时，将计算校准系数并予以保存。误差校正功能也将自动启动。

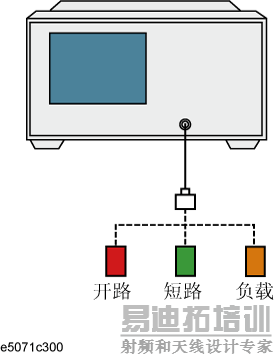

1 端口校准中标准的连接
