全 2 端口校准

• 概述

• 步骤

概述

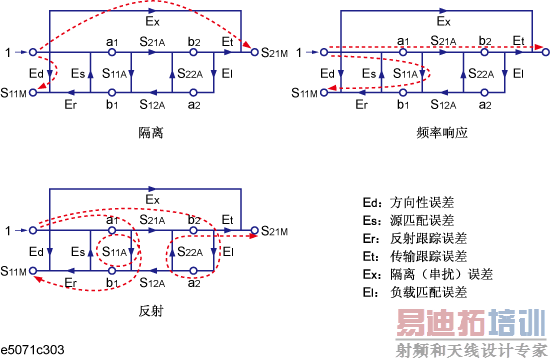

在全 2 端口校准中，量校准数据是通过将开路标准、短路标准或负载标准连接到两个所需的测试端口（或将直通标准连接到两个端口之间）来测出的。此校准方法可以有效地消除在使用这些端口的传输或反射测试中测试装置的方向性误差、串扰、源匹配误差、频率响应反射跟踪误差和频率响应传输跟踪误差。此校准方法能以可能的最高精度执行测量。校准中使用了总共十二个误差项，在正向和反向上各有六个。

步骤

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“Calibrate”（校准）>“2-Port Cal”（2 端口校准）。

4. 单击“Select Ports”（选择端口），然后选择用来执行全 2 端口校准的测试端口。（在以下的步骤中，所选测试端口表示为 x 和 y。）

5. 单击“Reflection”（反射）。

6. 将开路校准标准连接到测试端口 x（DUT 所要连接的连接器）。

7. 单击“Port x Open”（端口 x 开路），开始校准测量（x 表示该标准所连接的测试端口）。

8. 断开开路校准标准，然后用短路校准标准代替。

9. 单击“Port x Short”（端口 x 短路），开始校准测量（x 表示该标准所连接的测试端口）。

10. 断开短路校准标准，然后用负载标准代替。

11. 单击“Port x Load”（端口 x 负载），开始校准测量（x 表示该标准所连接的测试端口）。

12. 对端口 y 重复上述步骤。

13. 单击“Return”（返回）。

14. 单击“Transmission”（传输）。

15. 在端口 x 和 y 之间（在 DUT 所连接的连接器之间）接入直通连接。

16. 单击“Port x-y Thru”（端口 x-y 直通），开始校准测量（x 和 y 表示在其间接入直通连接的测试端口）。

17. 单击“Return”（返回）。

18. 如果必须使用负载标准执行隔离校准，请按以下步骤执行。

19. 单击“Isolation (Optional)”（隔离（可选））。

20. 将负载标准分别连接到两个测试端口（DUT 所要连接的连接器）。

21. 单击“Port x-y Isol”（端口 x-y 隔离），开始校准测量（x 和 y 表示负载标准所连接的测试端口号数）。

22. 单击“Return”（返回）。

23. 单击“Done”（完成），终止全 2 端口校准过程。按下此键时，将计算校准系数并予以保存。误差校正功能也将自动启动。

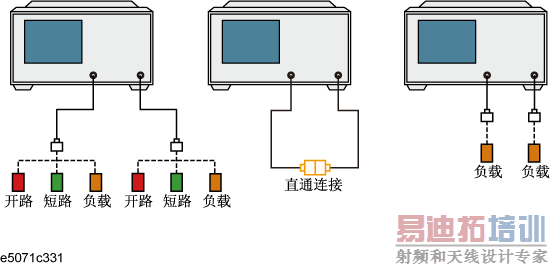

  全 2 端口校准中标准的连接
