开路/短路响应校准（反射测试）

• 概述

• 步骤

概述

在开路或短路响应校准中，校准数据是通过将开路或短路标准分别连接到所需测试端口来测出的。对于频率响应，这些校准可以有效地消除在使用该端口的反射测试中测试装置的反射跟踪误差。

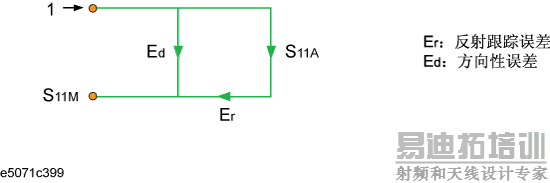

 1 端口误差模型（开路/短路响应）

在开路或短路响应校准期间还可以使用负载标准进行隔离校准。隔离校准将消除在使用该端口的反射测试中测试装置的方向性误差。

1 端口误差模型（开路/短路响应 + 隔离）

步骤

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“Calibrate”（校准）。

4. 选择开路或短路响应校准。

5. 单击“Select Port”（选择端口）。

6. 选择用来进行开路/短路响应校准的测试端口。

7. 将校准标准（开路或短路）连接到所选的测试端口（DUT 所要连接的连接器）。

8. 单击“Open”（开路）或“Short”（短路），开始校准测量。

9. 如果必须使用负载标准执行隔离校准，请按以下步骤执行。

10.  将负载标准连接到所选的测试端口（DUT 所要连接的连接器）。

11. 单击“Load (Optional)”（负载（可选）），开始测量负载标准。

12. 单击“Done”（完成），终止响应校准（和负载隔离校准）过程。按下此键时，将计算校准系数并予以保存。误差校正功能也将自动启动。

  开路/短路响应校准中标准的连接
