直通响应校准（传输测试）

• 概述

• 步骤

概述

在直通响应校准中，校准数据是通过将直通标准连接到所需的测试端口来测出的。此校准方法可以有效地消除在使用该端口的传输测试中测试装置的频率响应传输跟踪误差。

2 端口误差模型（直通响应）

在直通响应校准过程中还可以使用负载标准进行隔离校准。隔离校准将消除在使用该端口的传输测试中测试装置的隔离误差（串扰误差）。

2 端口误差模型（直通响应 + 隔离）

步骤

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“Calibrate”（校准）>“Response (Thru)”（响应（直通））>“Select Port”（选择端口）。

4. 选择用来执行直通响应校准的测试端口（和相应的 S 参数）。

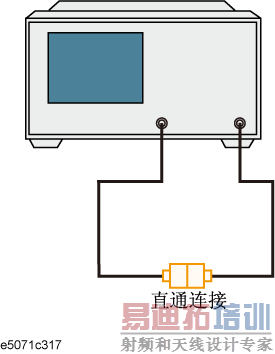

5. 在所选的测试端口之间（在 DUT 所要连接的连接器之间）接入直通连接。



6. 单击“Thru”（直通），开始校准测量。

• 在一次直通测量中完成两次扫描。

7. 如果必须使用负载标准执行隔离校准，请按以下步骤执行。

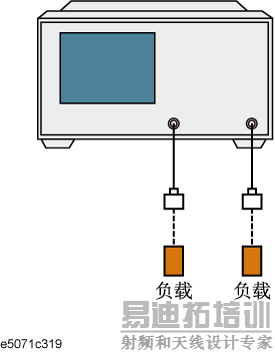

1. 将负载标准分别连接到所选的两个测试端口（DUT 所要连接的连接器）。



2. 单击“Isolation (Optional)”（隔离（可选）），开始校准测量。

8. 单击“Done”（完成），终止响应校准（和负载隔离校准）过程。按下此键时，将计算校准系数并予以保存。误差校正功能也将自动启动。
