利用 4 端口 ECal 进行校准

• 概述

• 步骤

概述

E5071C 允许利用 4 端口 ECal 模块进行校准。它比利用 2 端口 ECal 模块的操作要简单得多。尤其在利用多端口测试装置时，可以大大减少校准时间和操作员误差。

步骤

1. 在 4 端口 ECal 模块的 USB 端口和 E5071C 的 USB 端口之间连接 USB 电缆。可以在 E5071C 的电源接通时进行此连接。

2. 使 ECal 模块预热 20 分钟，直至模块的指示从“WAIT”（等待）变为“READY”（就绪）。

3. 将 4 端口 ECal 模块的端口连接到要校准的测试端口。

4. 如果未利用 ECal 模块的所有端口，应将终端连接到未利用的端口。

5. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

6. 按“Cal”（校准）键。

7. 单击“Ecal”（电子校准）。

8. 如果要开启隔离校准，请单击“Isolation”（隔离）（设置为“ON”（打开））。

9. 选择校准类型。

10. 如果必须选择端口，则显示进行此选择的功能键。选择端口并开始校准。如果无需选择端口，则忽略此步骤。

11.  E5071C 将检测连接到 ECal 的测试端口，然后开始测量。如果要校准的选定测试端口未连接到 ECal 模块，便会出错。

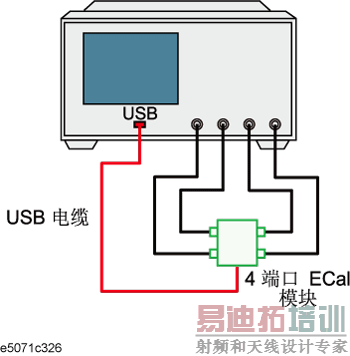

4 端口 ECal 模块的连接（用于全 4 端口校准）

• 可以任意地连接 ECal 的端口和 E5071C 的测试端口。尽管在数据测量之前会自动检测已连接的端口，但也可以手动指定这些端口。有关更多信息，请参见关闭 ECal 自动检测功能。
