用户表征的 ECal

• 概述

• 使用 VBA 宏程序时的注意事项

• 将用户特性存储到 ECal 模块

• ECal 模块内置闪存的备份/恢复

• 实施用户表征的 ECal

概述

E5071C 允许利用用户定义的特性代替定义为出厂默认的 ECal 特性来进行 ECal 校准。此功能称为用户表征的 ECal，在适配器连接到 ECal 模块时可用它进行 ECal 校准。

在进行用户表征的 ECal 之前，当适配器连接到 ECal 模块时，必须测量数据（如特性），并将其作为用户特性存储到 ECal 模块的内置闪存中。

利用以下 VBA 宏程序来采集用户特性，并将其存储到 ECal 模块的内置存储器中。

使用 VBA 宏程序时的注意事项

• 执行 VBA 宏程序时请勿连接/断开 USB 电缆。

•  特别是，当 VBA 宏程序正在将数据存储到 ECal 模块的内置闪存中时，必须始终遵守以上注意事项；此时断开 USB 电缆可能会损坏 ECal 模块。

•  对闪存内容进行备份。
  VBA 宏程序提供有对 ECal 模块内置闪存的内容进行备份的功能。在将用户特性存储到 ECal 模块之前，请确保利用该功能对闪存的当前内容进行备份。

将用户特性存储到 ECal 模块

当适配器连接到 ECal 模块时，按照以下步骤对特性进行测量，然后将其作为用户特性存储到 ECal 模块的内置存储器中。

•  利用 2/3 端口 E5071C 时，不能用此 VBA 宏程序测量 4 端口 ECal 模块的用户特性并将其存储到存储器中。

1. 连接 ECal 模块

在 ECal 模块的 USB 端口和 E5071C 的 USB 端口之间连接 USB 电缆。可以在 E5071C 的电源接通时进行此连接。

2. 设置激励条件

设置要对用户特性进行测量的通道的激励条件。为了获得最佳精度，请将 IF 带宽设置为 1 kHz 或更小。

3. 执行校准

对于已设置了激励条件的通道，当对 2/4 端口 ECal 进行表征时，请使用机械校准套件进行全 2/4 端口校准。将校准面定义为在用于对特性进行测量的状态下，ECal 模块的每个端口相连的连接器表面。

4. 启动 VBA 宏程序

1. 按“Macro Setup”（设置宏程序）键。

2. 单击“Load Project”（加载项目）。

3. 出现“Open”（打开）对话框。指定文件名 D:AgilentEcalCharacterization.vba，然后单击“Open”（打开）。

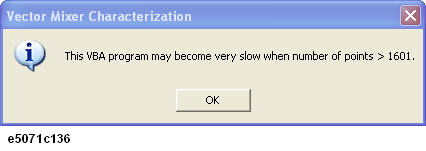

4. 按“Macro Run”（运行宏程序）键以启动宏程序。 当为 1 个通道和 4 条迹线设置多于 1601 个测量点时，E5071C VBA 宏功能可能需要更多的时间进行操作。如果用户试图用 1 个通道和 4 条迹线将测量点数增加到多于 1601 个，则还将显示一条警告。单击“OK”（确定）。

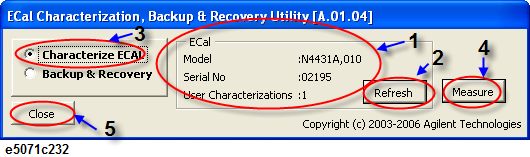

5. “ECal”部分（下图中的 1）将显示连接到 E5071C 的 ECal 模块的信息。

6. 如果在宏程序启动之后又连接了另一个 ECal 模块，则单击“Refresh”（刷新）（下图中的 2）以更新该信息。


5. 测量用户特性

1. 选择“Characterize ECAL”（表征 ECAL）（下图中的 3），以显示“User Characteristic Measurement”（用户特性测量）屏幕。


2.    根据需要将适配器连接到 ECal 模块之后，将 ECal 模块的每个端口与 E5071C 的测试端口相连。





3. 单击“Measure”（测量）（上图中的 4）以启动测量。

•  可以选择 ECal 模块的任意端口和 E5071C 的任意测试端口以进行连接；E5071C 将在测量之前自动识别已连接的端口。

6. 将用户特性存储到存储器中

1. 完成测量时，即出现用户表征信息屏幕。


2. 输入以下信息。


   标志符	类别	描述
   1	编号	指定用户编号（存储器中要存储用户特性的位置编号）。如果指定的位置编号未用于存储，则“Characterization”（表征）、“Connectors”（连接器）和“Adapter Description”（适配器描述）部分将留空；如果已用于存储，则将显示存储的内容。
   2	表征	测量用户特性时，根据需要输入信息（操作员、所使用的分析仪等）。
   3	连接器	选择用于 ECal 模块测试端口的适配器连接器类型。连接类型列表中的“Male”（阳接触）和“Female”（阴接触）分别表示阳接触适配器和阴接触适配器。如果在端口上未使用适配器，则选择“No adapter”（没有适配器）。
   4	适配器描述	根据需要输入连接到每个端口上的适配器的详细信息。

使用击键选中用户特性信息时，即显示已输入的信息：“Cal”（校准）>“Ecal”（电子校准）>“Characterization Info”（表征信息）。

4. 单击“Write”（写入）。

5. 此时，如果对指定用户编号已存储用户特性时，即出现确认重写的对话框。单击“OK”（确定）。


• 尽管存储到 ECal 存储器中的用户特性的最大数目通常为 5，但此数目可能受存储器容量的限制，因为用户特性数据量并不是固定的，而是与测量点的数目成正比增加。如果添加的新用户特性的总量超过存储器容量的极限，按下“Write”（写入）按钮便会发生错误。

6. 显示以下对话框以确认执行。单击“OK”（确定），开始存储用户特性。



• 当 VBA 宏程序正在向 ECal 内置闪存存储数据时，不要强行断开 USB 电缆或终止 VBA 宏程序。这样做可能会损坏 ECal 模块。

7. 当 VBA 宏程序正在向存储器存储数据时，将出现以下对话框。存储用户特性需要花费几分钟，视数据量而定。

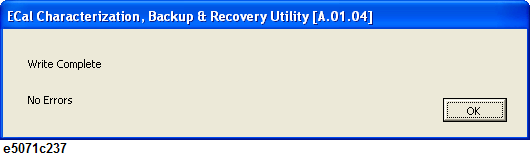

8. 显示另一个对话框，通知完成数据存储。单击“OK”（确定）。



8. 关闭 VBA 宏程序

1. 单击“Close”（关闭）（图中的编号 5）以关闭宏程序。

ECal 模块内置闪存的备份和恢复

按照以下步骤，对 ECal 模块内置闪存的内容进行备份。

1. 在 ECal 模块的 USB 端口和 E5071C 的 USB 端口之间连接 USB 电缆。可以在 E5071C 的电源接通时进行此连接。

2. 根据启动 VBA 宏程序，启动 VBA 宏程序。

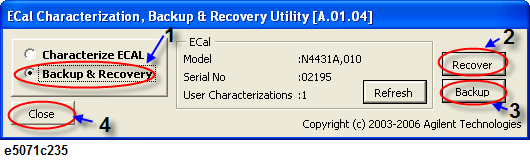

3. 选择“Backup Flash ROM”（对 Flash ROM 备份）（下图中的编号 1）以显示“Backup”（备份）屏幕。


恢复

1. 单击“Recover”（恢复）（上图中的编号 2）。

2. 出现“Open”（打开）对话框。输入要恢复的内容的文件名，然后单击“Open”（打开）。如果存储在文件中的序列号信息与连接到 E5071C 的 ECal 模块的序列号信息不一致，将出现确认对话框。只有在允许这些序列号不一致的情况下，才能单击“OK”（确定）继续进行恢复。

3. 显示对话框以确认执行。单击“OK”（确定），开始恢复闪存。当 VBA 宏程序正在向存储器存储数据时，将出现该对话框。恢复闪存需要花费几分钟，视数据量而定。

4. 出现“Completion”（完成）屏幕。单击“OK”（确定）。

备份

1. 单击“backup”（备份）。

2. 出现“Save As”（另存为）对话框。输入要保存文件的名称，然后按“Save”（保存）。

3. 单击“Close”（关闭）以关闭宏程序。

实施用户表征的 ECal

用户表征的 ECal 的实施步骤与常规 ECal 的实施步骤相同，只是前者需要预先选择用户特性。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要执行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“ECal”（电子校准）>“Characterization”（表征）。

4. 选择用户特性，该特性由用户表征信息屏幕指定。

5. 要选中有关所选用户特性的信息，请单击“Characterization Info”（表征信息）。出现以下对话框。
