将迹线数据另存为文件

• 以 CSV 格式保存数据

• 以 Touchstone 格式保存数据

以 CSV 格式保存数据

使用 E5071C，用户可以将工作通道上的工作迹线数据保存到 CSV 文件（文件扩展名为 *.csv）中，并且可以将该数据加载到 PC 应用软件中，以进行进一步处理。

以下面所示格式保存迹线数据。

保存的迹线数据示例

"# Channel 1"

"# Trace 1"

Frequency,                    Formatted Data,            Formatted Data

+3.00000000000E+005, +1.41837599227E-002, +1.43446459328E-006

+4.27985000000E+007, +1.41275293412E-002, +2.02407834551E-004

+8.52970000000E+007, +1.41334093048E-002, +4.00643331604E-004

+1.27795500000E+008, +1.41240661092E-002, +6.09250514670E-004

+1.70294000000E+008, +1.41402155348E-002, +8.05620003993E-004

第一行显示保存数据时工作通道号。

第二行显示保存数据时工作迹线号。

第三行是标题行，指示写入第四行及其以后各行的迹线数据的每一项的内容。

第四行及其以后各行显示迹线数据。数据量由分配给迹线的点（频率）数决定。

保存迹线数据

请按照下面的步骤保存 E5071C 的迹线数据。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace Prev”（上一迹线）键，选择要保存的迹线。

2. 按“Save/Recall”（保存/调用）键。

3. 单击“Save Trace Data”（保存迹线数据）以打开“Save As”（另存为）对话框。

4. 选择目标文件夹，然后输入文件名。

5. 单击“Save”（保存）以保存文件。

以 Touchstone 格式保存数据

还可以根据 1 至 4 端口模型，将 E5071C 工作通道的迹线数据保存到 Touchstone 格式的文件中。

Touchstone 文件的数据格式

可以以“对数幅度 - 角度”、“线性幅度 - 角度”或“实数 - 虚数”格式保存数据。

当选中“AUTO”（自动）时，将根据工作迹线的显示格式自动设置数据格式。但是，当工作迹线的显示方式设置为对数幅度格式 (LogMag)、线性幅度格式 (LinMag) 或实数虚数格式 (Real/Imag) 以外的格式时，数据将自动设置为实数-虚数格式。

可以将以 Touchstone 格式保存的数据用于 PC（个人计算机）或工作站上的电路仿真器，如 Agilent Advanced Design System (ADS)。有关 ADS 的更多信息，请参考系统附带的操作手册。

• 使用夹具仿真器功能，可以将用于保存用户定义的匹配电路信息的 s2p（2 端口 Touchstone 文件）文件类型调用到 E5071C 中。但是，不可以将以 Touchstone 格式保存的其他类型文件调用到 E5071C。

Touchstone 文件的文件类型

E5071C Touchstone 文件的文件类型有 s1p、s2p、s3p 和 s4p。文件类型指出作为 Touchstone 文件输出的数据结构的端口数。

Touchstone 文件的数据结构

Touchstone 文件的数据结构由标题部分和数据部分组成。文件的内容是文本数据，可以随时用通用文本编辑器读取。

标题部分由 *IDN? 的返回值、文件创建日期、校准状态、指定端口的所有 S 参数的列表以及格式信息组成。

s1p 和 s4p 的标题部分如下所示。

s1p 的标题

!Agilent Technologies,E5071B,<ID>,<FW Revision>
!Date <Date>
!Data & Calibration Information
!Freq Sww:Method(Stat)
# Hz S FMT R Z0

s4p 的标题

!Agilent Technologies,E5071B,<ID>,<FW Revision>
!Date <Date>
!Data & Calibration Information
!Freq Sww:Method(Stat) Sxw:Method(Stat) Syw:Method(Stat) Szw:Method(Stat)
.
.
Swz:Method(Stat) Sxz:Method(Stat) Syz:Method(Stat) Szz:Method(Stat)
# Hz S FMT R Z0

每项的含义如下所示：

数据部分的结构取决于所选文件类型和指定端口的组合。

•  指定未进行校准的端口的 S 参数时，如果存在使用 S 参数测得的数据，则该数据输出到 Touchstone 文件。如果不存在测量数据，相应域中的输出将为 0（对于对数幅度 - 角度，对数幅度 = -200 dB）。

下图示出了以 Touchstone 格式保存的文件的数据结构。

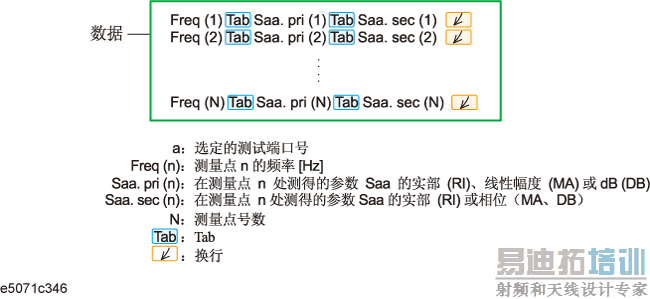

1 端口 Touchstone 文件

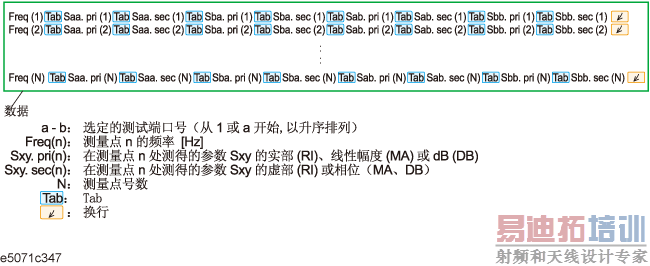

 2 端口 Touchstone 文件

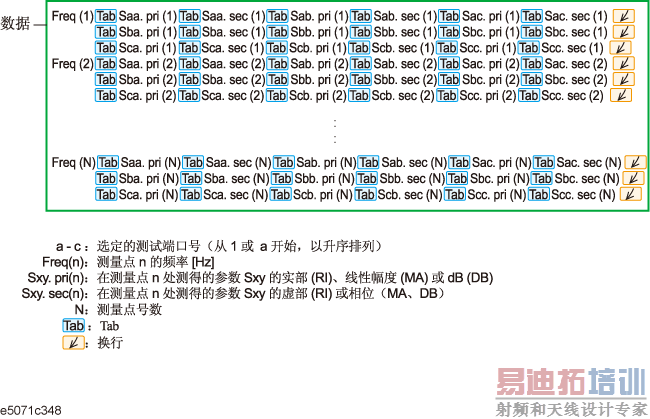

 3 端口 Touchstone 文件

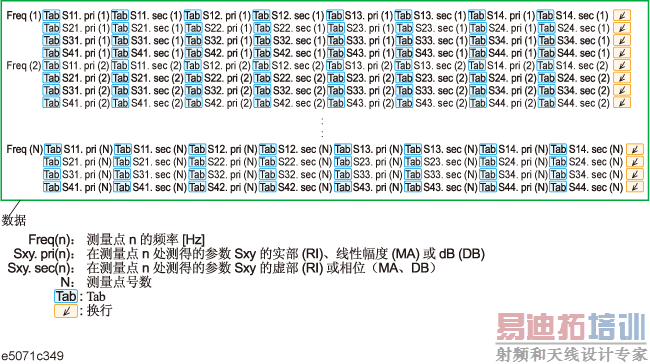

 4 端口 Touchstone 文件

以 Touchstone 格式保存数据时的限制

将测量数据保存为 Touchstone 格式时具有以下限制。

• 当夹具仿真和端口阻抗转换都在进行时，要保存的端口的所有 Z0 必须设置为相同的值。如果端口中的 Z0 不同，便不会出现错误，但到标题的输出将只有最小端口号的 Z0。

• 当时域功能启动时，保存的数据不是显示的数据，而是转换前 S 参数的数据。

• 对于以 Touchstone 格式保存的数据，输出数据中将不反映数据操作、时域、参数转换、数据格式和平滑。

• 试图保存使用频偏功能的数据时，将出现错误。

保存步骤

请按照下面的步骤以 Touchstone 格式保存迹线数据。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace Prev”（上一迹线）键，选择要保存的迹线。

2. 按“Save/Recall”（保存/调用）键。

3. 单击“SnP”>“SnP Format”（SnP 格式）。

4. 单击与要保存的数据格式相对应的功能键。


   功能键	功能
   Auto（自动）	根据工作迹线的显示格式自动设置数据格式。当工作迹线的显示格式设置为一个不同于对数幅度格式 (LogMag)、线性幅度格式 (LinMag) 或实数虚数格式 (Real/Imag) 的格式时，数据将自动设置为实数-虚数格式。
   LogMag/Angle（对数幅度/角度）	选择“对数幅度 - 角度”数据格式
   LinMag/Angle（线性幅度/角度）	选择“线性幅度 - 角度”数据格式
   Real/Imaginary（实数/虚数）	选择“实数 - 虚数”数据格式

5. 根据要保存的文件类型，单击“s1p”、“s2p”、“s3p”或“s4p”的功能键。

6. 单击与要保存的端口组合相对应的功能键。例如，当在步骤 5 中按“s3p”时，显示的功能键将为“1-2-3”、“1-2-4”、“1-3-4”和“2-3-4”。如果要保存对端口 1、端口 2 和端口 4 进行测量的通道的数据，请按“1-2-4”。

7. “Save As”（另存为）对话框打开。对于它的操作，请使用外部键盘和鼠标。

8. 指定要保存文件的文件夹，输入文件名，然后按“Save”（保存）保存文件。

9. 在扫描过程中保存数据时，扫描期间的数据将保存到 Touchstone 文件中。也就是说，先前的扫描数据将另存为尚未扫描的数据；或者，如果先前未进行扫描，将保存零数据。因此，在将数据保存到 Touchstone 文件中时，应将工作通道设置为“HOLD”（保持）状态。
