选择数据格式
录入：edatop.com 点击：
E5071C 允许您使用以下数据格式显示被量 S 参数：

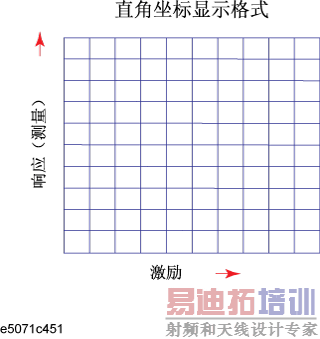

直角坐标显示格式
直角坐标显示格式通过将激励值（线性刻度）分配给 X 轴、将响应值分配为 Y 轴来绘制迹线。根据 Y 轴的数据选择，可以提供八种不同的格式。
类型 | Y 轴数据类型 | Y 轴单位 | 应用示例 |
对数幅度格式 | 幅度 | dB |
|
相位格式 | 相位（显示范围为 -180 | 度 ( | 测量与线性相位的偏移 |
扩展相位格式 | 相位（可以显示 +180 | 度 ( | 测量与线性相位的偏移 |
正相位格式 | 相位（显示范围为 0 | 度 ( | 测量与线性相位的偏移 |
群时延格式 | DUT 中的信号传输延迟 | 秒 (s) | 测量群时延 |
线性幅度格式 | 幅度 | （抽象数） | 测量反射系数 |
SWR 格式 |
（ρ：反射系数） | （抽象数） | 测量驻波比 |
实数格式 | 测得的复数参数的实部 | （抽象数） |
|
虚数格式 | 测得的复数参数的虚部 | （抽象数） |
|

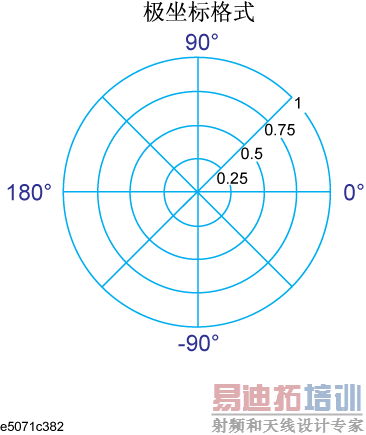

极坐标格式
在极坐标格式中，以与原点的位移表示幅度（线性）、以偏离正 X 轴逆时针方向的角度表示相位来绘制迹线。由于此数据格式没有激励轴，因此必须使用标记来读取频率。使用极坐标格式，用户可以选择以下三个数据组之一来显示标记响应值。
线性幅度和相位 (
°) 对数幅度和相位 (
°) 实部和虚部
史密斯圆图格式
史密斯圆图格式用于显示基于 DUT 反射测量数据的阻抗。在此格式中，绘制迹线的位置与极坐标格式相同。使用史密斯圆图格式，用户可以选择以下五个数据组之一来显示标记响应值。
线性幅度和相位 (
°) 对数幅度和相位 (
°) 实部和虚部
电阻 (Ω)、电抗 (Ω) 以及电感 (H) 或电容 (F)
电导 (S)、电纳 (S) 以及电容 (F) 或电感 (H)
请使用以下步骤选择数据格式。
按“Channel Next”（下一通道）（或“Channel Prev”（上一通道））和“Trace Next”（下一迹线）（或“Trace Prev”（上一迹线）），以选择要设置数据格式的迹线。
按“Format”（格式）。
按与所需数据格式相对应的功能键。
功能键 | 功能 |
Log Mag（对数幅度） | 选择对数幅度格式 |
Phase（相位） | 选择相位格式 |
Group Delay（群时延） | 选择群时延格式 |
Smith - Lin / Phase（史密斯 - 线性/相位） | 选择史密斯圆图格式（以线性幅度和相位作为标记响应值） |
Smith - Log / Phase（史密斯 - 对数/相位） | 选择史密斯圆图格式（以对数幅度和相位作为标记响应值） |
Smith - Real / Imag（史密斯 - 实部/虚部） | 选择史密斯圆图格式（以实部和虚部作为标记响应值） |
Smith - R + jX（史密斯 - R + jX） | 选择史密斯圆图格式（以电阻和电抗作为标记响应值） |
Smith - G + jB（史密斯 - G + jB） | 选择史密斯圆图格式（以电导和电纳作为标记响应值） |
Polar - Lin / Phase（极坐标 - 线性/相位） | 选择极坐标格式（以线性幅度和相位作为标记响应值） |
Polar - Log / Phase（极坐标 - 对数/相位） | 选择极坐标格式（以对数幅度和相位作为标记响应值） |
Polar - Real / Imag（极坐标 - 实部/虚部） | 选择极坐标格式（以实部和虚部作为标记响应值） |
Lin Mag（线性幅度） | 选择线性幅度格式 |
SWR | 选择 SWR（驻波比）格式 |
Real（实数） | 选择实数格式 |
Imaginary（虚数） | 选择虚数格式 |
Expand Phase（扩展相位） | 选择扩展相位格式 |
Positive Phase（正相位） | 选择正相位格式 |
