设置通道和迹线
录入：edatop.com 点击：
设置通道显示（通道布局）
设置迹线显示
工作通道
为每个设置项目（分析仪、通道、迹线）设置参数
概述
E5071C 允许您最多使用 36 个通道（最大迹线号为 9 时），在 36 种不同的激励条件下进行测量。
每个通道最多可以显示 4、6、9、12 或 16 条迹线（测量参数）。因为每个通道可以显示多条迹线，所以未提供连接各通道间激励条件的功能，每个通道总是相互独立的。换言之，对于 E5071C，需要为用于测量的每个通道设置测量条件，并执行校准。
使用 E5071C，可以更改可用通道号以及迹线号的上限。如果更改了上限设置，则需要重新启动 E5071C 的固件。因此，要首先根据测量所需的通道号和迹线号设置适当的上限。
对以通道/迹线为设置目标的项目进行设置时（请参考每个设置项目的参数设置），目标就是所选的（工作）通道/迹线。您只能将显示的通道/迹线指定为工作通道/迹线。因此，在设置测量条件之前，先设置通道/迹线的显示方式。
设置通道/迹线号上限
可以从以下组合中选择通道号和迹线号的上限。
通道 | 迹线 | 最大点数 |
1 | 4 | 1601 |
2 | 4 | 1601 |
4 | 16 | 1601 |
9 | 9 | 1601 |
12 | 6 | 1601 |
16 | 4 | 1601 |
16 | 16 | 1601 |
24 | 12 | 1601 |
36 | 9 | 1601 |
1 | 4 | 20001 |
为了节省保存/调用仪器状态文件所需的时间，可以选择“1-通道、4-迹线”或“2-通道、4-迹线”配置，这是因为其他配置要花费更多的时间。通道和迹线越多，所需的测量时间就越长。
重要的是，要认识到用于保存状态文件的组合必须与用于调用该文件的组合相同；即，如果使用某种通道/迹线组合保存了状态文件，就不能使用其他组合调用该文件。有关更多详细信息，请参见保存和调用仪器状态。
选择步骤如下所示：
按“System”（系统）>“Misc Setup”（其他设置）>“Channel/Trace Setup”（通道/迹线设置）。
按所需的功能，以选择通道号和迹线号的上限。
将出现对话框，提示“New Channel/Trace configuration will take effect after firmware restart.”（重新启动固件后，新的通道/迹线配置才会起作用。）。
单击“OK”（确定）。
按“Preset”（预置）键旁边的任意功能键或硬键。
将出现对话框，提示“Do you want to restart now?”（您想重新启动吗?）。
单击“Yes”（是）。
设置通道显示（通道布局）
每个通道的测量结果都显示在该通道的专用窗口（通道窗口）中。不能使用单个窗口来显示多个通道 (≥2) 的测量结果。这意味着，窗口布局的设置决定了屏幕中显示的通道号。
对每个通道进行测量与如何显示通道无关（可以测量未显示的通道）。有关对每个通道进行测量的更多信息（触发方式和触发源），请参考进行测量。
设置窗口布局的步骤如下所示：
按“Display”（显示）键 >“Allocate Channels”（分配通道）。

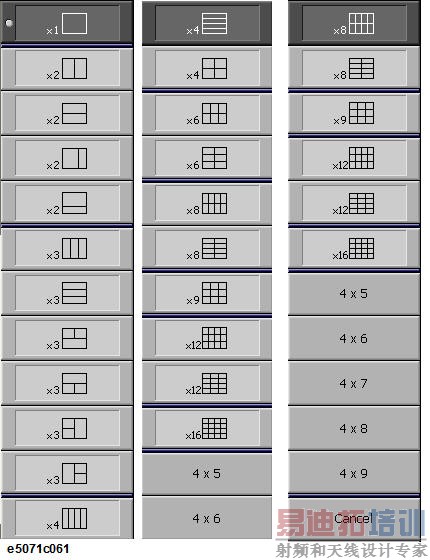

按所需功能键以选择如下所示的窗口布局。
窗口布局
设置迹线显示
设置迹线号
根据每个通道所显示迹线的测量参数，执行每个通道所必需的扫描。有关更多信息，请参考每个通道中扫描顺序。
可以通过设置迹线号（被显示迹线号的上限）来指定迹线显示。例如，如果将迹线号设置为 3，则显示迹线 1 至 3。
设置迹线号的步骤如下所示：
按“Channel Next”（下一通道）（或“Channel Prev”（上一通道）），以选择要设置迹线号的通道。
按“Display”（显示）>“Number of Traces”（迹线号）。
按所需功能键以设置迹线号。
设置迹线布局（图形布局）
根据通道窗口中的图形布局，按迹线号的顺序，从图 1 开始布置并显示迹线。
可以从窗口布局中选择图形布局。
如果迹线号少于图形数，则剩余的区域中不会显示任何内容。如果设置的迹线号多于图形数，将从第一个图开始叠加过剩迹线。例如，如果选择

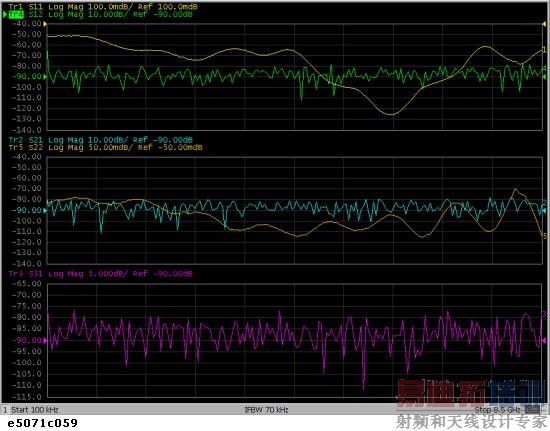

作为图形布局，且迹线号设置为 5，则经过叠加，图 1（图形布局中的 Gr1）将显示迹线 1 和迹线 4，图 2（图形布局中的 Gr2）将显示迹线 2 和迹线 5，而图 3（图形布局中的 Gr3）仅显示迹线 3，如下图所示。
设置图形布局的步骤如下所示：
按“Channel Next”（下一通道）（或“Channel Prev”（上一通道）），以选择要设置图形布局的通道。
按“Display”（显示）>“Allocate Traces”（分配迹线）。

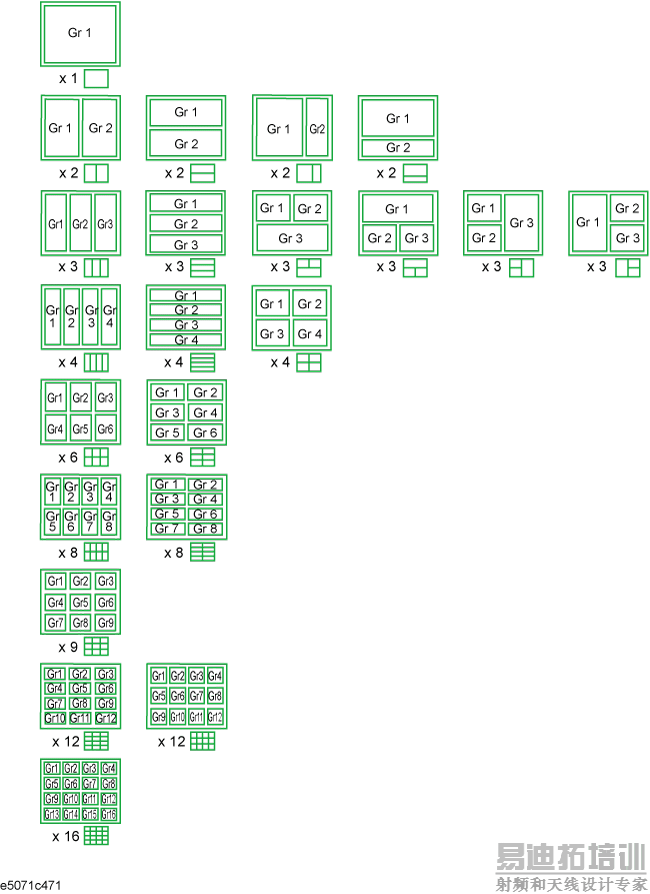

按所需功能键以选择如下所示的图形布局。
图形布局
工作通道
工作通道是指当前可以更改其设置的通道。工作通道所显示的窗口框架比其他通道的窗口框架更亮。要更改某通道所特有的设置，必须先激活该通道。
要更改工作通道，请使用以下硬键：
硬键 | 功能 |
Channel Next（下一通道） | 将工作通道更改为通道号更大的下一个通道。 |
Channel Prev（上一通道） | 将工作通道更改为通道号更小的上一个通道。 |
工作迹线
工作迹线是指当前可以更改其设置的迹线。当前工作迹线在屏幕中的迹线名称（例如，Tr3）为加亮显示，且左侧用
指示。要更改某迹线所特有的设置，必须先激活该迹线。
要选择工作迹线，请使用以下硬键：
硬键 | 功能 |
Trace Next（下一迹线） | 将工作迹线更改为迹线号更大的下一条迹线。 |
Trace Prev（上一迹线） | 将工作迹线更改为迹线号更小的上一条迹线。 |
为每个设置项目（分析仪、通道、迹线）设置参数
下表列出了设置参数，并说明每个参数所控制的设置项目（分析仪、通道或迹线）和可用的设置键。
参数 | 受控设置项目 | 设置键 | ||
分析仪 | 通道 | 迹线 | ||
激励设置 |
| |||
扫描范围 |
| x |
| Start（开始）、Stop（结束）、Center（中间）、Span（跨距） |
功率、CW 频率 |
| x |
| “Sweep Setup”（扫描设置）>“Power”（功率） |
扫描时间/扫描延时 |
| x |
| “Sweep Setup”（扫描设置）>“Sweep Time”/“Sweep Delay”（扫描时间）/（扫描延迟） |
点数 |
| x |
| “Sweep Setup”（扫描设置）>“Points”（点） |
分段扫描 |
| x |
| “Sweep Setup”（扫描设置）>“Sweep Type”（扫描类型）、“Edit Segment Table”/“Segment Display”（编辑分段表/分段显示） |
扫描方式 |
| x |
| “Sweep Setup”（扫描设置）>“Sweep Mode”（扫描方式） |
触发设置 |
| |||
触发源 | x |
|
| “Trigger”（触发）>“Trigger Source”（触发源）/“Restart”（重新启动）/“Trigger”（触发） |
触发方式 |
| x |
| “Trigger”（触发）>“Hold”（保持）/“Hold All Channels”（保持所有通道）/“Single”（单次）/“Continuous”（连续）/“Continuous Disp Channels”（连续显示通道） |
响应设置 |
| |||
测量参数 |
|
| x | Meas（测量） |
数据格式 |
|
| x | Format（格式） |
刻度、电延迟、相位偏移 |
|
| x | Scale（刻度）
|
存储迹线和数据计算 |
|
| x | “Display”（显示）>“Display”（显示）/“Data -> Mem”（数据 -> 存储）/“Data Math”（数据计算） |
窗口标题 |
| x |
| “Display”（显示）>“Edit Title Labe”（编辑标题标记）/“Title Label (ON/OFF)”（标题标记（开/关）） |
直角坐标显示格式中的网格标号 |
| x |
| “Display”（显示）>“Graticule Label (ON/OFF)”（网格标号（开/关）） |
颜色反转 | x |
|
| “Display”（显示）>“Invert Color”（反色） |
频率显示开/关 | x |
|
| “Display”（显示）>“Frequency (ON/OFF)”（频率（开/关）） |
显示更新开/关 | x |
|
| “Display”（显示）>“Update (ON/OFF)”（更新（开/关）） |
平均 |
| x |
| “Avg”（平均）>“Averaging Restart”（重新启动平均）/“Avg Factor”（平均因数）/“Averaging (ON/OFF)”（平均（开/关）） |
平滑 |
|
| x | “Avg”（平均）>“Smo Aperture”（平滑孔径）/“Smoothing (ON/OFF)”（平滑 (开/关)） |
IF 带宽 |
| x |
| “Avg”（平均）>“IF Bandwidth”（IF 带宽） |
校准 |
| x |
| Cal（校准） |
标记 |
|
| x | “Marker”（标记）、“Marker Search”（标记搜索）、“Maker Fctn”（标记功能） |
分析 |
| |||
夹具仿真器 |
| x |
| “Analysis”（分析）>“Fixture Simulator”（夹具仿真器） |
时间域 |
|
| x | “Analysis”（分析）>“Gating”（门控）/“ |
参数转换 |
|
| x | “Analysis”（分析）>“Conversion”（转换） |
极限测试 |
|
| x | “Analysis”（分析）>“Limit Test”（极限测试） |
保存和调用数据 | x |
|
| Save/Recall（保存/调用） |
宏程序 | x |
|
| “Macro Setup”（设置宏程序）、“Macro Run”（运行宏程序）、“Macro Break”（断开宏程序） |
系统 |
| |||
打印/保存显示屏上的内容/蜂鸣器/GRIB 设置/网络设置/日期和时间/锁定键/背光/固件修订版/服务菜单 | x |
|
| System（系统） |
预置 | x |
|
| Preset（预置） |
