设置刻度
录入：edatop.com 点击：
自动定标
自动定标功能用于自动调整每个刻度（刻度/分度和参考线值），它将使迹线以适当的大小显示在屏幕上，以便于观察。
单迹线自动定标
按照以下步骤，对特定迹线执行自动定标功能。
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace prev”（上一迹线）键，以选择要执行自动定标功能的迹线。
按“Scale”（刻度）>“Auto Scale”（自动定标）。
对通道内的所有迹线进行自动定标
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，以选择要执行自动定标功能的通道。
按“Scale”（刻度）>“Auto Scale”（自动定标）。
直角坐标显示格式的手动刻度调整

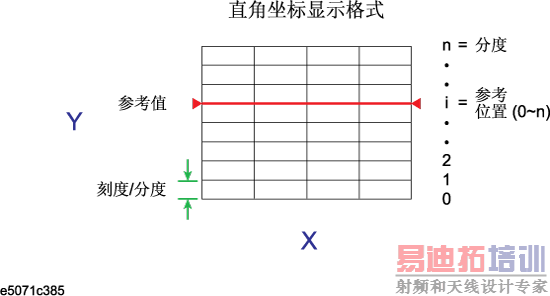

使用了四个参数来手动调整直角坐标显示格式的刻度。
可调整特性 | 描述 |
分度 | 定义 Y 轴上的分度数。必须使用 4 至 30 之间的偶数。设置后，它通常应用于该通道内以任意直角坐标格式显示的所有迹线。 |
刻度/分度 (Scale/Div) | 定义 Y 轴上每一分度的增量数。该值仅应用于工作迹线。 |
参考位置 | 定义参考线的位置。必须使用分配给 Y 轴上每个分度的值（从 0（最小有效值）开始，最高为所使用的分度数（最大有效值））来指定位置。该位置仅应用于工作迹线。 |
参考线值（参考值） | 定义参考线所对应的值。必须使用 Y 轴上的单位进行设置。该参考线值仅应用于工作迹线。 |
手动设置直角坐标显示格式的刻度
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace prev”（上一迹线）键，以选择要调整刻度功能的迹线。
按“Scale”（刻度）键。
-
选择需要调整的特定功能所对应的功能键。
功能键
功能
Divisions（分度）
定义 Y 轴上的分度数。
Scale/Div（刻度/分度）
定义 Y 轴上每一分度的增量数。
Reference Position（参考位置）
定义参考线的位置。
Reference Value（参考值）
定义参考线所对应的值。
可以关闭网格标号的显示。有关详细信息，请参考关闭网格标号的显示。
手动调整史密斯圆图/极坐标格式的刻度

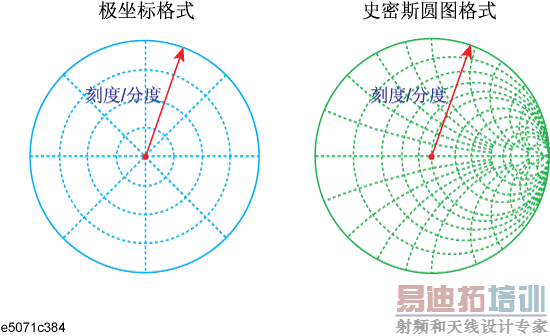

使用位移（最外圆的“Scale/Div”（刻度/分度）），对史密斯圆图格式或极坐标格式的刻度进行手动调整。
手动设置史密斯圆图/极坐标格式的刻度
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace prev”（上一迹线）键，以选择要调整刻度的迹线。
按“Scale”（刻度）键。
单击“Scale/Div”（刻度/分度），然后输入最外圆的位移。
使用标记设置参考线的值
使用直角坐标显示格式时，可以更改参考线的值，使它等于工作迹线上工作迹线的响应值。
使用标记设置参考线的值
将工作迹线上的工作标记置于与新参考线值相对应的位置。
按“Scale”（刻度）或“Marker Fctn”（标记功能）键。
单击“Marker -> Reference”（标记 -> 参考），将参考线的值更改为标记响应值。
如果已启动参考标记，且工作标记的激励值用相对于参考标记的值表示，则绝对激励值将用来设置新参考线值。
