评估双工器

录入：edatop.com 点击：

概述
步骤

其他测量示例

概述

本部分介绍如何评估双工器（发射机中心频率：1.88 GHz、接收机中心频率：1.96 GHz）。

步骤

在此，将按照下表中描述的步骤评估 DUT。

步骤	描述
1. 确定分段扫描条件	根据 DUT 的特性确定分段扫描条件。
2. 创建分段扫描表	将分段扫描条件输入到 E5071C 中。
3. 选择分段扫描作为扫描类型	选择分段扫描作为扫描类型。
4. 执行校准	通过使用 2 端口 ECal 模块执行全 3 端口校准。
5. 连接 DUT	连接 DUT。
6. 定义显示设置	指定要显示的迹线号、分屏显示和测量参数。
7. 执行测量	加上触发以执行测量。
8. 定义分段显示和刻度的设置	定义分段显示和刻度的设置。
9. 分析参数	确定双工器的评估参数。
10. 定义极限表的设置	定义极限表的设置。
11. 执行极限测试	执行极限测试。

1. 确定分段扫描条件

请按照下表中所示的扫描条件执行分段扫描。

开始	结束	点数
1.73 GHz	1.83 GHz	50
1.83 GHz	2.03 GHz	400
2.03 GHz	2.13 GHz	50
3.65 GHz	4.03 GHz	38
5.5 GHz	6.02 GHz	52

2. 创建分段扫描表

请按照下表中描述的步骤在分段扫描表中输入条目。

1. 显示分段表。

设置描述	主要操作
预置	“Preset”（预置）>“OK”（确定）
显示分段表	“Sweep Setup”（扫描设置）>“Edit Segment Table”（编辑分段表）

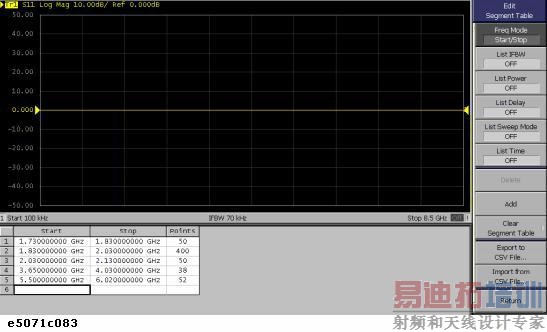

2. 在分段扫描表中输入设置数据。

在此步骤中，将不会逐段输入 IF 带宽、功率电平、延时和扫描时间。通过在分段表中关闭这些参数的显示，无需做任何更改，即可在每个分段中使用：

通道的 IF 带宽（预置值：70 kHz）使用“Avg”（平均）>“IF Bandwidth”（IF 带宽）来指定
通道的功率电平（预置值：0 dBm）使用“Sweep Setup”（扫描设置）>“Power”（功率）来指定
通道的扫描延时（预置值：0 sec）使用“Sweep Setup”（扫描设置）>“Sweep Delay”（扫描延迟）来指定
通道的扫描方式（预置值：“Stepped mode”（步进式））使用“Sweep Setup”（扫描设置）>“Sweep Mode”（扫描方式）来指定
通道的扫描时间（预置值：“Automatic”（自动））使用“Sweep Setup”（扫描设置）>“Sweep Time”（扫描时间）来指定。

3. 选择分段扫描作为扫描类型

选择分段扫描作为扫描类型。

设置描述	主要操作
扫描类型：分段扫描	“Focus”（聚焦）（将焦点移至功能键菜单）>“Return”（返回）>“Sweep Type”（扫描类型）>“Segment”（分段）（或“Sweep Setup”（扫描设置）>“Sweep Type”（扫描类型）>“Segment”（分段））

4. 执行校准

在此步骤中，使用已安装在 E5071C 中的 2 端口 ECal 模块和 3/4 端口模块，对测量中所使用的三个端口执行校准。

利用 USB 电缆将 2 端口 ECal 模块的 USB 端口与 E5071C 上的 USB 端口连接起来。可以在本产品通电时进行此连接。

加载并执行 3/4 端口 ECal 程序。

设置描述	主要操作

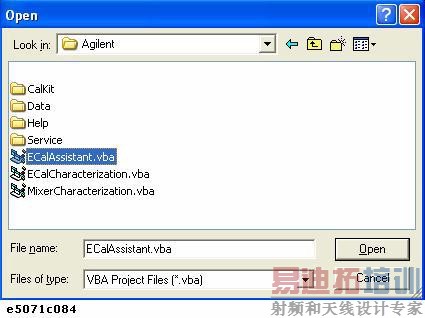

打开“VBA Project Open”（打开 VBA 项目）对话框	“Macro Setup”（设置宏程序）>“Load Project”（加载项目）
加载 ECalAssistant.VBA	选择 D:AgilentECalAssistant.VBA，然后按“Open”（打开）按钮。
执行程序	“Macro Run”（运行宏程序）

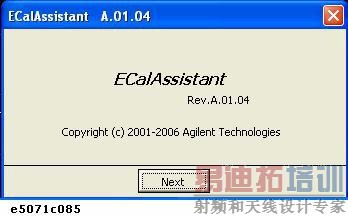

出现“EcalAssistant (start)”（EcalAssistant（开始））对话框。
单击“Next”（下一步），显示“EcalAssistant (port/channel selection)”（EcalAssistant（端口/通道选择））对话框。

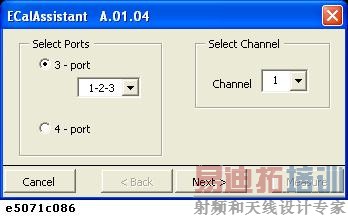

按照对话框中的提示，选择 ECal 的类型、测试端口以及通道。

设置描述	主要操作
选择端口
ECal 类型：全 3 端口校准	3 Port（3 端口）
用于 ECal 的测试端口：1、2 和 3	1、2、3
选择通道
要执行 ECal 的通道：通道 1	Channel（通道）： 1

单击“Next”（下一步）。出现“EcalAssistant (connection)”（EcalAssistant（连接））对话框。选择“3-port”（3 端口）/“Channel”（通道）：1。

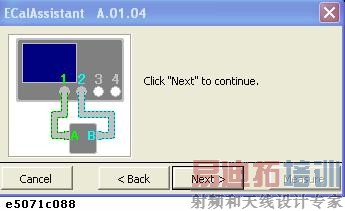

连接 ECal 模块

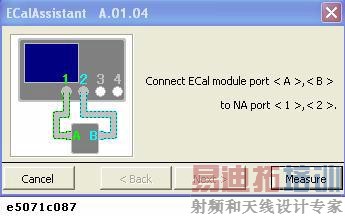

单击“Next”（下一步）。出现端口 1-2 的校准对话框。
单击“Measure”（测量）以校准端口 1-2 设置。成功校准端口 1-2 后，将出现新的对话框。

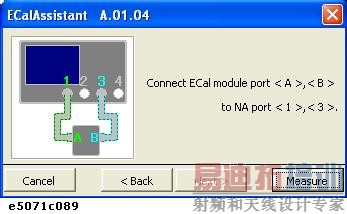

单击“Next”（下一步）。出现校准端口 1-3 的对话框。
单击“Measure”（测量）以校准端口 1-3 设置。成功校准端口 1-3 后，将出现新的对话框。

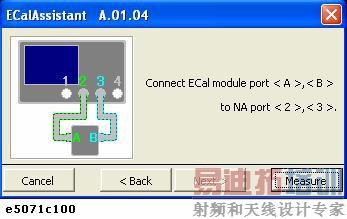

单击“Next”（下一步）。出现校准端口 2-3 的对话框。
单击“Measure”（测量）以校准端口 2-3 设置。成功校准端口 2-3 后，将出现新的对话框。

出现“EcalAssistant (complete)”（EcalAssistant（完成））对话框。单击“Done”（完成），结束校准。

“ECalAssistant (complete)”（ECalAssistant（完成））对话框

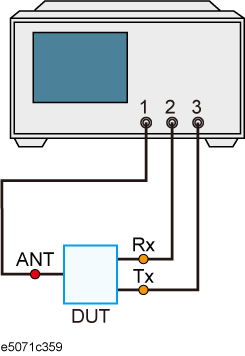

5. 连接 DUT

将 DUT 连接到测试端口 1、2 和 3。

6. 定义显示设置

定义显示设置。

设置描述	主要操作
要显示的迹线号： 5	“Display”（显示）>“Number of Traces”（迹线号）> 5
迹线布局：三分	“Allocate Traces”（分配迹线）>
测量参数
迹线 1：S13	“Meas”（测量）-“S13”
迹线 2：S21	“Trace Next”（下一迹线）>“Meas”（测量）>“S21”
迹线 3：S23	“Trace Next”（下一迹线）>“Meas”（测量）>“S23”
迹线 4：S33	“Trace Next”（下一迹线）>“Meas”（测量）>“S33”
迹线 5：S11	“Trace Next”（下一迹线）>“Meas”（测量）>“S11”

7. 执行测量

加上触发以执行测量。

设置描述	主要操作
触发方式：单次（或连续）	“Trigger”（触发）>“Single”（单次）（或“Continuous”（连续））

8. 定义分段显示和刻度的设置

定义刻度的设置。

设置描述	主要操作
分段显示：按顺序	“Sweep Setup”（扫描设置）>“Segment Display”（分段显示）>“Order Base”（按顺序）
参考线位置
迹线 1： 10	“Trace Next”（下一迹线）>“Scale”（刻度）>“Reference Position”（参考位置）> 1 > 0 > x1
迹线 2： 10	“Trace Next”（下一迹线）>“Reference Position”（参考位置）> 1 > 0 > x1
迹线 3： 10	“Trace Next”（下一迹线）>“Reference Position”（参考位置）> 1 > 0 > x1
迹线 4： 9	“Trace Next”（下一迹线）>“Reference Position”（参考位置）> 9 > x1
迹线 5： 9	“Trace Next”（下一迹线）>“Reference Position”（参考位置）> 9 > x1

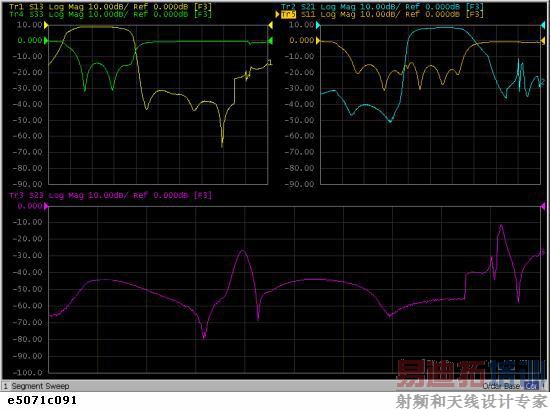

测量结果（分段显示：按顺序）

9. 分析参数

确定双工器的参数。

1. 确定发射机的插入损耗和 3-dB 带宽。

设置描述	主要操作
标记耦合：关	“Marker Fctn”（标记功能）>“Couple”（耦合）（将其设为“OFF”（关闭））
激活迹线 1	Trace Next（下一迹线）
标记 1：开	Marker（标记）
搜索/跟踪：开	“Marker Search”（标记搜索）>“Tracking”（跟踪）（将其设为“ON”（打开））
将标记 1 移至迹线最大值	Max（最大值）
带宽搜索：开	“Bandwidth”（带宽）（将其设为“ON”（打开））

此示例中的插入损耗（“loss”（损耗））为 -1.243 dB，3-dB 带宽 (BW) 为 85.53 MHz。

2. 确定接收机的插入损耗和 3-dB 带宽。

设置描述	主要操作
激活迹线 2	Trace Next（下一迹线）
标记 1：开	Marker（标记）
搜索/跟踪：开	“Marker Search”（标记搜索）>“Tracking”（跟踪）（将其设为“ON”（打开））。
将标记 1 移至迹线最大值	Max（最大值）
带宽搜索：开	“Bandwidth”（带宽）（将其设为“ON”（打开））

此示例中的插入损耗（“loss”（损耗））为 -1.627 dB，3-dB 带宽 (BW) 为 71.04 MHz。

3. 确定发射机和接收机之间的隔离度。

设置描述	主要操作
激活迹线 3	Trace Next（下一迹线）
标记 1：开	Marker（标记）
搜索/跟踪：开	“Marker Search”（标记搜索）>“Tracking”（跟踪）（将其设为“ON”（打开））
将标记 1 移至接近 1.92 GHz 的峰值	“Peak”（峰值）-“Search Left”（向左搜索）或“Search Right”（向右搜索）（根据需要多次按下）

此示例中的隔离度（标记 1 的响应值）为 -6.612 dB。

4. 确定发射机的回波损耗。

设置描述	主要操作
激活迹线 4	Trace Next（下一迹线）
标记 1：开	Marker（标记）
搜索/跟踪：开	“Marker Search”（标记搜索）>“Tracking”（跟踪）（将其设为“ON”（打开））
将标记 1 移至通带的峰值	“Peak”（峰值）-“Search Left”（向左搜索）或“Search Right”（向右搜索）（根据需要多次按下）

此示例中的回波损耗（标记 1 的响应值）为 12.65 dB。

5. 确定接收机的回波损耗。

设置描述	主要操作
激活迹线 5	Trace Next（下一迹线）
标记 1：开	Marker（标记）
搜索/跟踪：开	“Marker Search”（标记搜索）>“Tracking”（跟踪）（将其设为“ON”（打开））
将标记 1 移至通带的峰值	“Peak”（峰值）>“Search Left”（向左搜索）或“Search Right”（向右搜索）（根据需要多次按下）

此示例中的回波损耗（标记 1 的响应值）为 13.80 dB。

6. 打开标记表的显示。

设置描述	主要操作
标记表显示：开	“Marker Fctn”（标记功能）>“Marker Table”（标记表）（将其设为“ON”（打开））

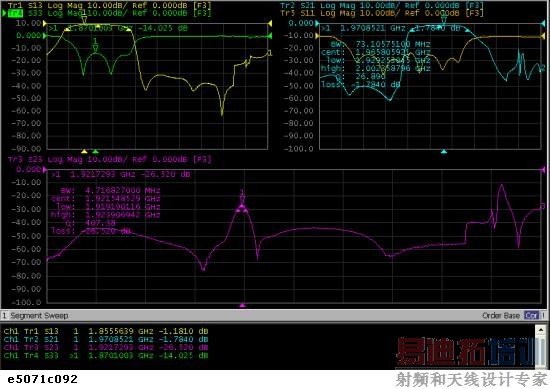

激活标记表

10. 定义极限表的设置

请按照下面的步骤在极限表中输入条目。

1. 显示迹线 1 (S13) 的极限表。

设置描述	主要操作
激活迹线 1	Trace Next（下一迹线）
显示极限表	“Analysis”（分析）>“Limit Test”（极限测试）>“Edit Limit Line”（编辑极限线）

2. 在迹线 1 的极限表中输入设置数据。

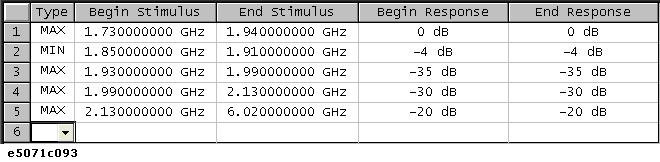

已完成的迹线 1 的极限表

3. 显示迹线 2 (S21) 的极限表。

设置描述	主要操作
激活迹线 2	Trace Next（下一迹线）

4. 在迹线 2 的极限表中输入设置数据。

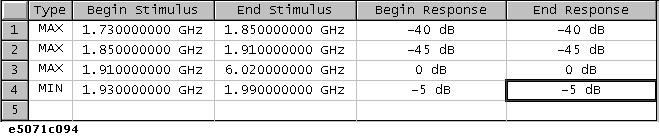

已完成的迹线 2 的极限表

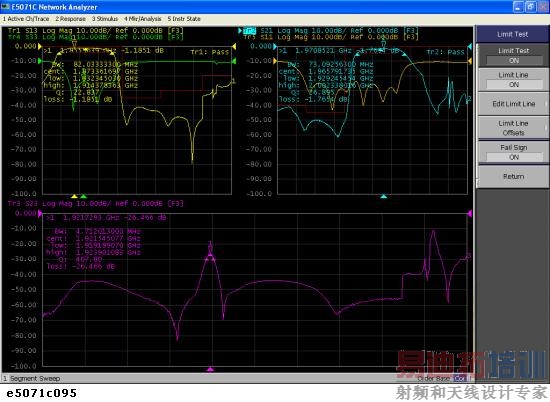

11. 执行极限测试

执行极限测试。

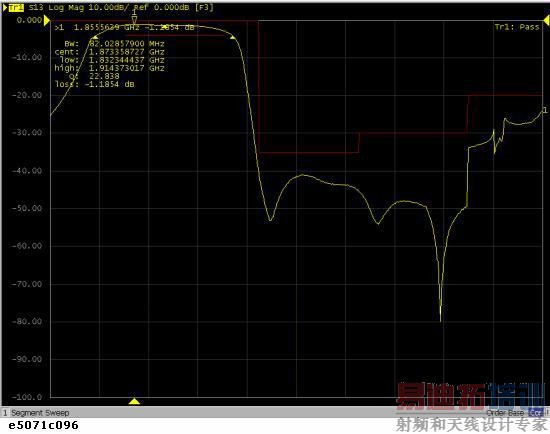

1. 打开迹线 1 的极限线和极限测试。

设置描述	主要操作
激活迹线 1	Trace Prev（上一迹线）
极限线：开	“Analysis”（分析）>“Limit Test”（极限测试）-“Limit Line”（极限线）（将其设为“ON”（打开））
极限测试：开	“Limit Test”（极限测试）（将其设为“ON”（打开））

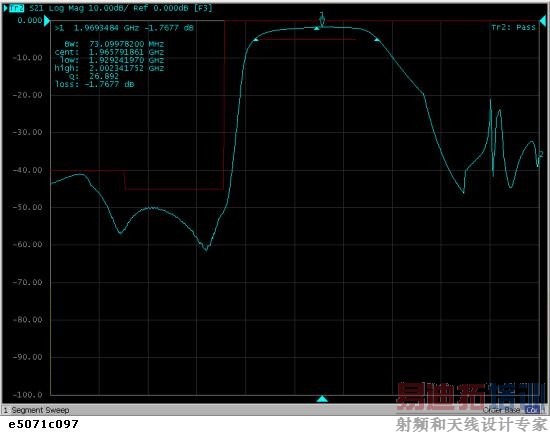

2. 打开迹线 2 的极限线和极限测试。

设置描述	主要操作
激活迹线 2	Trace Next（下一迹线）
极限线：开	“Limit Line”（极限线）（将其设为“ON”（打开））
极限测试：开	“Limit Test”（极限测试）（将其设为“ON”（打开））
