使用网络去嵌入功能延伸校准面

• 概述

• 使用网络去嵌入功能

概述

网络去嵌入功能是通过删除由 Touchstone 数据文件定义的任意网络的特性，对测试端口逐个执行测量。通过删除实际校准面和 DUT 之间的电缆、测试夹具等的特性，可以相应地延伸校准面。网络去嵌入功能可以与端口延伸功能一起使用。

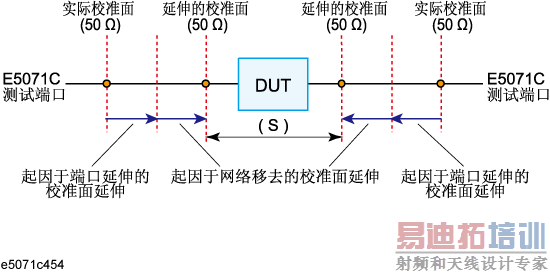

使用网络去嵌入的端口延伸和校准面延伸

使用网络去嵌入功能

1. 准备与要移去的网络相对应的二端口 Touchstone 数据文件（.s2p 格式）。

2. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“De-Embedding”（去嵌入）。

3. 单击“Select Port”（选择端口）。

4. 单击“1”、“2”、“3”或“4”，选择要从中执行网络去嵌入的测试端口。

5. 单击“User File”（用户文件）。

6. 在出现的对话框中，选择定义要移去的网络特性的 Touchstone 数据文件。选定该文件后，对“Select Type”（选择类型）的选择将自动更改到“User”（用户）。要取消已设置的用户定义文件，请单击“Select Type”（选择类型）>“None”（无）。

7. 重复以上步骤，对要从中移去网络的每个端口设置 Touchstone 数据文件。

8. 单击“De-Embedding”（去嵌入）以“ON”（打开）网络去嵌入功能。

9. 单击“Return”（返回）。

10. 如果“Fixture Simulator”（夹具仿真器）处于“OFF”（关闭）状态，请再次按键以将其“ON”（打开）。
