夹具仿真器概述
概述
用于单端(不平衡)端口的功能
概述
夹具仿真器是使用 E5071C 中的软件来模拟基于测量结果的各种测量条件的一项功能。夹具仿真器中提供的功能如下:
网络去嵌入
端口参考阻抗转换
匹配电路嵌入
4 端口网络嵌入/去嵌入
平衡 - 不平衡转换
差动/公共端口参考阻抗转换
差动匹配电路嵌入

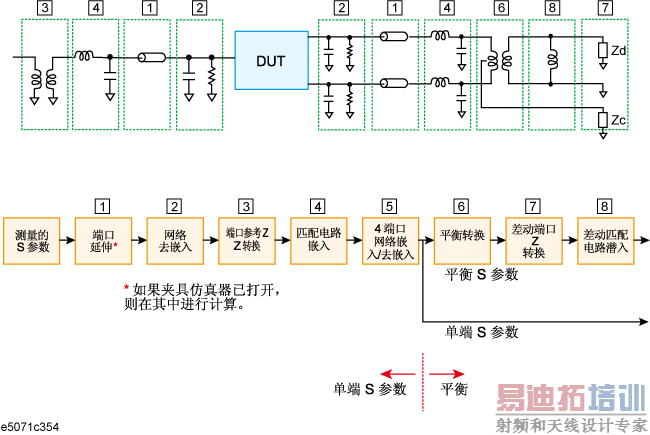

夹具仿真器的数据处理流程图
端口延伸是与夹具仿真器无关的一项功能,但如果打开夹具仿真器功能,则数据处理将作为夹具仿真器的功能自动执行,以提高数据处理效率。(测量结果与夹具仿真器关闭时的测量结果相同。)端口延伸通过为单端端口设置电延迟来移动校准参考位置。端口延伸只能消除每个单端端口的电延迟(相移)。不能通过此功能消除损耗或失配。
用于单端(不平衡)端口的功能
以下三个功能适用于单端端口(不平衡端口)。另外,也可以将平衡 - 不平衡转换应用于单端端口。
网络去嵌入
此功能使用软件将由二端口 Touchstone 数据文件定义的任意网络(50 Ω 系统)从每个测试端口(单端)中移去,并将校准面延伸。这样就可以移去在校准面和 DUT 之间生成误差元素的网络,因此可以对 DUT 进行更加真实的评估。
有关网络去嵌入功能的设置步骤,请参见使用网络去嵌入功能延伸校准面。
端口参考阻抗转换
此功能使用软件将以 50 Ω 的端口参考阻抗测得的 S 参数转换为以任意阻抗测得的值。
有关端口参考阻抗转换的设置步骤,请参见转换测量结果的端口阻抗。
匹配电路嵌入
此功能将原始测量结果转换为在 DUT 和测试端口(单端)之间插入匹配电路的条件下确定的一个特性。要插入的匹配电路或是从五个预定的电路模型中选择,或是由二端口 Touchstone 文件中定义的指定任意电路提供。
有关用于匹配电路嵌入的设置步骤,请参见确定添加匹配电路之后的特性。
4 端口网络嵌入/去嵌入
此功能将在 4 端口 Touchstone 数据文件中定义的所需网络嵌入(根据数值计算)到测量结果中,或者从测量结果中将其去嵌入。
有关如何操作此功能的信息,请参考在嵌入/去嵌入 4 端口网络后获取特性。
平衡 - 不平衡转换(3 端口或 4 端口选件)
此功能使用软件将不平衡 DUT 状态下的测量结果(通过将 DUT 连接到 E5071C 的测试端口获得)转换为平衡状态下的测量结果。将 E5071C 的两个测试端口连接到 DUT 的一个平衡端口。
有关用于平衡 - 不平衡转换的设置步骤,请参见评估平衡设备(平衡 - 不平衡转换功能)。
用于平衡端口的功能(3 端口或 4 端口选件)
以下两个功能适用于通过平衡 - 不平衡转换功能转换的平衡(差动)端口。
差动/公共端口阻抗转换
此功能用于在平衡 - 不平衡转换之后,转换平衡端口的差模端口阻抗。与两个预转换端口阻抗 Z0 相比,平衡 - 不平衡转换在平衡端口处将差模端口阻抗自动转换为 Z0 的 2 倍,将共模端口阻抗转换为 Z0 的 1/2。差动端口阻抗转换在平衡 - 不平衡转换之后进一步将差动端口阻抗转换为任意端口阻抗。
有关用于差动端口阻抗转换的设置步骤,请参见转换平衡端口的参考阻抗。
差动匹配电路嵌入
此功能将从平衡 - 不平衡转换获得的测量结果转换为一个特性,该特性是在平衡端口中插入匹配电路的条件下确定的。
有关差动匹配电路嵌入的设置步骤,请参见确定向差动端口添加匹配电路产生的特性。
