带宽测试

• 概述

• 显示带宽测试结果

• 带宽测试设置

• 打开/关闭带宽测试和显示结果

概述

带宽测试功能可用于测试带通滤波器的带宽。

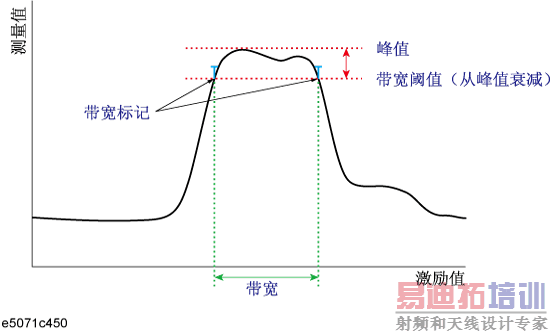

带宽测试能找出通带内的信号峰值，并将通带每一侧的一个点定位在低于测试设置中指定峰值的幅度上。这两点之间的频率即为滤波器带宽。然后，将所得的带宽与事先指定的最小和最大允许带宽进行比较。

显示带宽测试结果

迹线的测试结果

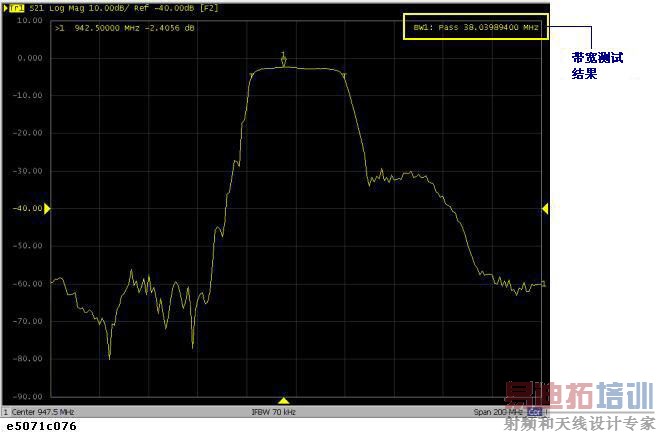

迹线的测试结果将显示在每条迹线图的右上方区域，紧跟在 BWn: 之后。“n”表示迹线号。结果显示为“Pass”（通过）、“宽”（Wide）、“Narrow”（窄）或“>Span”（超出范围（不合格））。也可以显示带宽值。

有关如何显示结果的信息，请参见打开/关闭带宽测试和显示结果。

通道的测试结果

如果通道不符合要求，则将在通道的判断结果中显示消息。（在通道中的极限测试、纹波测试或带宽测试中，如果发现一条或多条失效迹线，将判断为不合格。）

也可以根据在极限测试菜单和纹波测试菜单中所提供的“Fail Sign”（不合格标志）来指定此打开/关闭设置。从带宽测试菜单，按照以下步骤打开/关闭设置。

1. 按“Analysis”（分析）键。

2. 单击“Bandwidth Limit”（带宽限制）。

3. 单击“Fail Sign”（不合格标志）。该菜单将在打开和关闭之间切换。

除通过屏幕显示之外，还可以使用以下功能确认测试结果：

• 通知结果不合格的嘟嘟声

• 状态寄存器

带宽测试设置

在使用带宽测试功能之前，必须设置带宽阈值及上限和下限。可以为每条迹线指定阈值、上限和下限。

操作步骤

请按照以下步骤设置带宽测试。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace prev”（上一迹线）键，以激活要应用带宽测试功能的迹线。

2. 按“Analysis”（分析）键以显示“Analysis”（分析）菜单。

3. 单击“Bandwidth Limit”（带宽极限）以显示带宽测试的功能键。

4. 单击“N dB Points”（N dB 点）以指定带宽阈值。单位为 dB。

5. 按“Min Bandwidth”（最小带宽）键，以输入带宽的下限。同样，按“Max Bandwidth”（最大带宽）键，以输入带宽的上限。最小和最大带宽的单位均是 Hz。

6. 如果数据格式是史密斯圆图或极坐标格式，则对两个标记响应值中的主响应值进行极限测试。

打开/关闭带宽测试和显示结果

可以单独为每条迹线配置带宽测试功能的打开/关闭设置。

操作步骤

请按照以下步骤配置带宽测试的打开/关闭设置。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace prev”（上一迹线）键，以激活要应用带宽测试功能的迹线。

2. 按“Analysis”（分析）键以显示“Analysis”（分析）菜单。

3. 单击“Bandwidth Limit”（带宽极限）以显示带宽测试的功能键。

4. 单击“BW Test”（带宽测试），并设置带宽测试为“ON”（打开）。通过打开“BW Marker”（带宽标记），可以在屏幕上显示带宽标记。要显示带宽值，请打开“BW Display”（带宽显示）。
