时域响应特性

• 概述

• 掩蔽

• 失配类型

概述

本部分介绍掩蔽以及失配类型的识别，这对分析时域响应十分重要。

掩蔽

掩蔽是校准面附近部位的失配影响下一个失配部位响应的一种现象。发生此现象的原因是，由最接近校准面部位的失配所反射的能量未到达下一个失配部位。例如，当测量有两个失配部位（反射 50% 的输入电压）的电缆反射时，第一个失配将反射 50% 的测量信号。余下的 50% 会到达下一个失配，并将反射它的 50%，即整个测量信号的 25%。因此，在时域响应中，第二个失配看上去较小。

• 在本示例中，假定传输线没有损耗。但因为实际上存在损耗，所以随着与校准表面的距离的增大，信号在减弱。

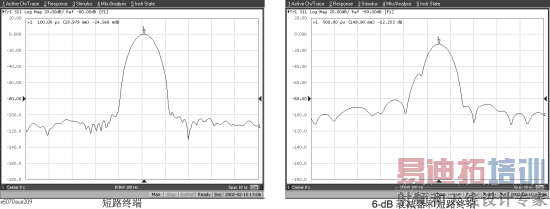

下图示出了一个由于损耗而导致掩蔽的示例。它比较了校准表面直接连接短路终端时产生的掩蔽与插入 6-dB 衰减器时产生的掩蔽。两种情况下，都在短路终端处出现全反射。在后一种情况下，信号在两个方向上减弱，且回波损耗似乎为 - 12 dB。

掩蔽示例

失配类型

在低通模式下的变换将模拟 TDR 测量中的响应。除了失配部位之外，响应还包括失配类型的信息。

下面示出了每种失配类型和与之对应的响应波形。在低通模式下，可以模拟阶跃信号和脉冲信号的响应。从数学的观点来看，脉冲信号的响应是通过对阶跃信号的响应进行微分得到的波形。
