转换平衡端口的参考阻抗

• 概述

• 转换差模中的端口参考阻抗

• 转换共模中的端口参考阻抗

概述

通过使用端口阻抗转换功能，可以指定每个测试端口的阻抗。由于这种转换差模中的平衡端口阻抗值被设置为转换前两个不平衡端口阻抗值的两倍，而共模中的平衡端口阻抗值则被设置为该值的一半。

•  务必将两个不平衡端口的阻抗设为彼此相等。有关设置不平衡端口阻抗的更多详细信息，请参考转换测量结果的端口阻抗。

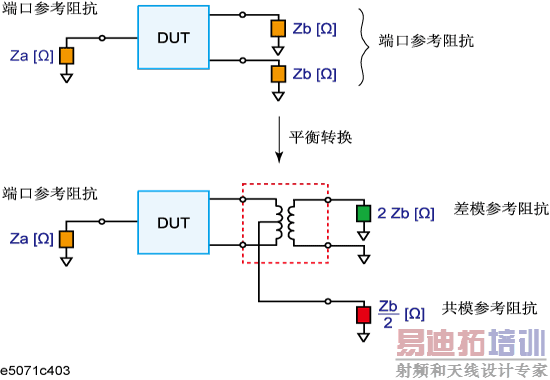

平衡 - 不平衡转换后的端口阻抗

如上所述，在平衡 - 不平衡转换之前指定两个不平衡端口的阻抗，结果将会自动指定平衡端口的阻抗。但是，通过使用差动端口阻抗转换功能和公共端口阻抗转换功能，可以将端口阻抗更改为任意值。

转换差模中的端口参考阻抗

如果打开差动端口阻抗转换功能，差模中的端口参考阻抗将会转换为使用该功能指定的任意值，而不是上图中的值。

打开/关闭差动端口参考阻抗转换功能的步骤

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Diff Z Conversion”（差动 Z 转换）。

2. 单击“Diff Z Conversion”（差动 Z 转换），将差动阻抗转换功能设置为“ON”（打开）。

您只能为所有平衡端口一起（而不能单独为每个端口）打开或关闭差动端口阻抗转换。如果要单独关闭特定的端口，请将该端口的参考阻抗设置为上图所示的值。

设置差动端口参考阻抗的步骤

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Diff Z Conversion”（差动 Z 转换）。

2. 指定差模中的端口参考阻抗。

3. 从“Port 1 (bal) Real”（端口 1（平衡）的实部）、“Port 2 (bal) Real”（端口 2（平衡）的实部）或“Port 3 (bal) Real”（端口 3（平衡）的实部）中选择平衡端口，将差动端口参考阻抗设置为“实数”格式。

4. 选择“Port 1 (bal) Real”（端口 1（平衡）的实部）和“Port 1 (bal) Imag”（端口 1（平衡）的虚部）、“Port 2 (bal) Real”（端口 2（平衡）的实部）和“Port2 (bal) Imag”（端口 2（平衡）的虚部）或者“Port 3 (bal) Real”（端口 3（平衡）的实部）和“Port 3 (bal) Imag”（端口（平衡）的虚部），将差动端口参考阻抗设置为“复数”格式。

5. 端口 1、2 和 3 是指逻辑端口 1、2 和 3。

转换共模中的端口参考阻抗

如果打开公共端口阻抗转换功能，则共模中的端口参考阻抗将会转换为使用该功能指定的任意值，而不是上图中的值。

打开/关闭公共端口参考阻抗转换的步骤

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Cmn Z Conversion”（公共 Z 转换）。

2. 单击“Cmn Z Conversion”（公共 Z 转换），将公共端口阻抗转换功能设置为“ON”（打开）。

3. 您只能为所有端口一起（而不能单独为每个端口）打开或关闭公共端口阻抗转换。如果要单独关闭特定的端口，请将该端口的阻抗设置为上图所示的值

设置公共端口参考阻抗的步骤

1. 按“Analysis”（分析）键，然后单击“Fixture Simulator”（夹具仿真器）>“Cmn Z Conversion”（公共 Z 转换）。

2. 指定共模中的端口参考阻抗。

3. 从“Port 1 (bal) Real”（端口 1（平衡）的实部）、“Port 2 (bal) Real”（端口 2（平衡）的实部）或“Port 3 (bal) Real”（端口 3（平衡）的实部）中选择平衡端口，将公共端口参考阻抗设置为“实数”格式。

4. 选择“Port 1 (bal) Real”（端口 1（平衡）的实部）和“Port 1 (bal) Imag”（端口 1（平衡）的虚部）、“Port 2 (bal) Real”（端口 2（平衡）的实部）和“Port2 (bal) Imag”（端口 2（平衡）的虚部）或者“Port 3 (bal) Real”（端口 3（平衡）的实部）和“Port 3 (bal) Imag”（端口（平衡）的虚部），将公共端口参考阻抗设置为“复数”格式。

5. 端口 1、2 和 3 是指逻辑端口 1、2 和 3。
